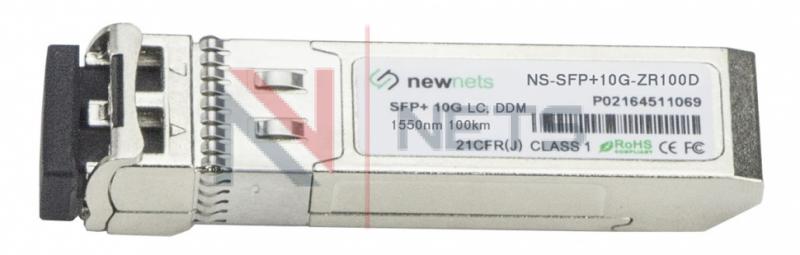

Оптический трансивер NS-SFP+10G-ZR100D, дальность до 100km, длина волны 1550nm, LC, DDM

NewNets
Артикул: NS-SFP+10G-ZR100D
21 967 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
в наличии
Наличие на складах:
Москва
есть
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание модуля SFP 10G

Двухволоконные оптические трансиверы SFP+ (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля для преобразования электрических сигналов в оптические для последующей передачи по волоконно-оптической линии и последующего оптоэлектронного преобразования на приеме. Имеется два оптических порта: излучателя (Tx) и фотоприемника (Rx) для работы в двухволоконном режиме. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волне TX/Rx 1550 и обладает максимальной дальностью передачи данных 100км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
Функция DDM позволяет в режиме реального времени контролировать такие параметры, как мощность входящего сигнала (RX), мощность исходящего сигнала (TX), температурные параметры работы модуля. Изменения данных параметров позволяют судить об износе оптической системы и состоянии трассы в целом.

Особенности

  • 11.1Gbps канал передачи данных
  • Передача данных до 100км по SMF
  • EML передатчик и APD приемник
  • Металический корпус, для более низких EMI
  • Hot-pluggable SFP+ footprint
  • 2-wire interface with integrated
  • Build in CDR on both TX and RX
  • Согласован с SFP+ MSA с LC connector
  • Источник питания 3.3В
  • Рабочие температуры : -5°C to 70°C
  • Рассеиваимая мощность < 1Вт

Применение

  • 10GBASE-ZR/ZW 10G Ethernet
  • Compliant to SFF-8431
  • Compliant to SFF 8472
  • RoHS Compliant.

Может использоваться как аналог SNR-SFP+ZR-100

Оптические характеристики

Parameter

Symbol

Min

Typ

Max

Unit

Transmitter

-

-

-

-

-

Output opt.Power

POUT

2

-

6

dBm

Optical wavalenght

λ

1530

1550

1565

Nm

Spectral Width(-20dB)

σ

-

-

1

Nm

Optical Extinction Ratio

ER

6

-

-

dB

Transmitter and Dispersion Penalty

TDP

-

-

3

dB

Output Eye Mask

Compliant with IEEE 802.3ae

Receiver

-

-

-

-

-

Rx Sensitivity

RSENS

-

-

-26

dBm

Input Saturation Power (Overload)

Psat

-6

-

-

dBm

Receiver reflectance

R rx

-

-

-27

dB

Wavelenght Range

λ C

1270

-

1610

Nm

LOS De-Assert

LOSD

-

-

-40

dBm

LOS Assert

LOSA

-38

-

-

dBm

LOS Hysteresis

0.5

-

-

dB



Электрические характеристики

Parameter

Symbol

Min

Typ

Max

Unit

Supply Voltage

Vcc

3.14

3.3

3.46

V

Supply Current

Icc

-

-

550

mA

Transmitter

-

-

-

-

Input differential impendance

Rin

-

100

-

Ω

Single ended data input swing

Vin,pp

180

-

700

mV

Transmit Disable Voltage

VD

Vcc–1.3

-

Vcc

V

Transmit Enable Voltage

VEN

Vee

Vee+ 0.8

V

Transmit Disable Assert Time

-

-

-

10

us

Receiver

-

-

-

-

-

Differential data output swing

Vout,pp

300

-

850

mV

Data output rise time

tr

28

-

-

Ps

Data output fall time

tf

28

-

-

Ps

LOS Fault

VLOS fault

Vcc–1.3

-

VccHOST

V

LOS Normal

VLOS norm

Vee

-

Vee+0.8

V

Power Supply Rejection

PSR

100

-

-

mVpp




Поддержка горячей замены
Да
Рабочая температура
a:2:{s:4:"TEXT";s:13:"-5 ... +70 °C";s:4:"TYPE";s:4:"HTML";}
Тип кабеля
SM
Производитель
NewNets
NS-SFP+10G-ZR100D.pdf
PDF, 470.48 Kb
