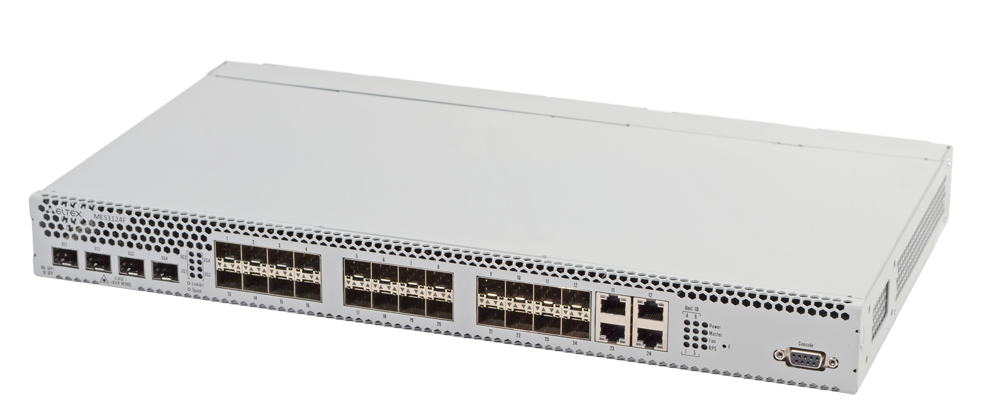

Ethernet-коммутатор MES3124F
Производство окончено
Коммутатор MES3124F уровня L3 24 порта оптических SFP и 4 порта SFP+
Поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены
Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.
Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.
Ключевые особенности
- Высокая производительность
- Поддержка стекирования
- До 4 портов 10G в базовой конфигурации
- Резервирование источников питания с возможностью горячей замены
- Расширенные функции L2
- Поддержка функций L3
- Front-to-back вентиляция
| ||||||
Общие параметры | ||||||
Интерфейсы | ||||||
1000BASE-X/100BASE-FX (SFP) | 4 | 12 | 20 | - | ||
10/100/1000BASE-T | - | - | - | 20 | ||
10/100/1000BASE-T/ 1000BASE- X/100BASE-FX Combo | 4 | |||||
10GBASE-R (SFP+)/1000BASE-X (SFP) | 4 | |||||
10/100/1000BASE-T (OOB) | 1 | |||||
Консольный порт | RS-232 (RJ-45) | |||||
Производительность | ||||||
Пропускная способность | 96 Гбит/с | 112 Гбит/с | 128 Гбит/с | |||
Производительность на пакетах длиной 64 байта | 71 MPPS | 95 MPPS | ||||
Объем буферной памяти | 1,5 Мбайт | |||||
Объем ОЗУ (DDR3) | 512 Мбайт | |||||
Объем ПЗУ (RAW NAND) | 512 Мбайт | |||||
Таблица MAC-адресов | 16K | |||||
Таблица VLAN | 4094 | |||||
Количество L2 Multicast групп | 4K | |||||
Количество ARP-записей¹ | 4K | |||||
Link Aggregation Groups (LAG) | 48, до 8 портов в одном LAG | |||||
Максимальный размер ECMP- групп | 8 | |||||
Качество обслуживания QoS | 8 выходных очередей для каждого порта | |||||
Объем ТСАМ | Для обработки трафика: 3K х 24 Б Для маршрутизации: 13K | |||||
Размер Jumbo-фреймов | 10240 Байт | |||||
Стекирование | 8 устройств | |||||
Физические характеристики:
| MES3308F | MES3316F | MES3324F | MES3324 |
Макс. потребляемая мощность | не более 25 Вт | не более 35 Вт | не более 45 Вт | не более 35 Вт |
Питание | 100–240 В AC, 60/50 Гц; 36–72 В DC Варианты питания: один источник питания постоянного или переменного тока два источника питания постоянного или переменного тока с возможностью горячей замены | |||
Рабочая температура окружающей среды | от -10 до +45° С | |||
Температура хранения | от -50 до +70° С | |||
Рабочая влажность | не более 80% | |||
Охлаждение | Front-to-Back, 2 вентилятора | Front-to-Back, 3 вентилятора | Front-to-Back, 4 вентилятора | Front-to-Back, 4 вентилятора |
Исполнение | 19",1U | |||
Габариты (ШxВxГ) | 430x44x275 мм | |||
Масса | 3,15 кг | 3,25 кг | 3,50 кг | 3,25 кг |
Интерфейсы
- 20 х 100/1000BASE-X (SFP)
- 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo)
- 4 х 10G Base-R/1000Base-X(SFP+/SFP)
- Консольный порт RS-232/DB-9
- Производительность - 128 Гбит/c
- Производительность на пакетах длиной 64 байта - 94 MPPS
- Таблица MAC-адресов - 16К
- Количество активных VLAN - 4К
- Таблица ACL - 2К
- Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
- Объем буферной памяти - 12 Мбит
- Объем ОЗУ (DDR2) - 256 Мбайт
- Объем ПЗУ (SPI Flash) - 16 Мбайт
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Количество групп L2 Multicast (IGMP Proxy) - 1К
- Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
- Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
- Количество ARP-записей1 - 4К
- Количество интерфейсов L3 512
- Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC MulticastSupport)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
- Отслеживание событий MAC change на портах
- Отслеживание событий MAC flapping на портах
- IEEE 802.1Q
- Поддержка Voice VLAN
- Зеркалирование VLAN (VLAN mirroring)
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Multicast TV VLAN
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка STP Multiprocess
- Поддержка STP Root Guard
- Поддержка STP BPDU Guard
- Поддержка STP Loop Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Layer 2 Protocol Tunneling
- Поддержка Private VLAN
- Поддержка ERPS (G.8032v2)
- Поддержка EAPS
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Поддержка Flex Link (Dual homing)
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
- Статическая маршрутизация IPv4
- Динамическая маршрутизация RIPv2
- Поддержка ARP (Address Resolution Protocol), ARP Proxy
- Динамическая маршрутизация OSPFv2
- Поддержка VRRP
- IGMP Proxy
- DHCP snooping
- Опция 82 протокола DHCP
- UDP Relay, DHCP Relay
- IP Source address Guard
- Dynamic ARP Inspection (Protection)
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- SSL v1/v2/v3
- Защита от атак BPDU
- PPPoE Intermediate agent
- Выбор алгоритма работы SSH-сервера
- Web-Based Authentication (WAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
- Управление доступом на основе MAC-адресов
- Guest VLAN
- L2-L3-L4 ACL (Access Control List)
- Time-Based ACL
- ACL на основе
- Очередей приоритетов IEEE 802.1p
- VLAN ID
- MAC-адресов
- Ethertype– IPv4/IPv6-адреса
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакетов, определяемого пользователем (User Defined Bytes)
- Cтатистика ACL
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания IEEE 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Классификация трафика на основании на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток CoS в DSCP, DSCP в CoS
- Назначение VLAN на основании ACL
- IEEE 802.3ah Ethernet Link OAM
- Dying Gasp
- IEEE 802.1ag Connectivity Fault Management (CFM)
- IEEE 802.3ah Unidirectional Link Detection (UDLD)
- Функциональность IPv6 Host
- Совместное использование IРv4, IРv6
- Web-интерфейс
- Загрузка и выгрузка файла настройки по TFTP
- Удаленный мониторинг (RMON)
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- Управление контролируемым доступом – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS TACACS+
- Сервер SSH
- LLDP (IEEE 802.1ab) + LLDP MED
- Поддержка макро-команд
- BootP/DHCP-клиент
- Автонастройка DHCP
- DHCP Relay
- DHCP Relay Option 60; 61
- DHCP Relay Option 82
- DHCP-сервер
- Команды отладки
- Сервер FTP
- Поддержка статических маршрутов IPv6 для сети управления
- Поддержка двух версий файлов конфигурации
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Регулирование скорости вращения вентиляторов
- Green Ethernet
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка механизма утилизации CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC1213 MIB-II
- RFC1493 Bridge MIB
- RFC1907 SNMPv2 MIB
- RFC2571~2576 SNMP MIB
- RFC1271, 2819 RMON MIB
- RFC2021 RMON v2 MIB
- RFC2665 Ether-like MIB
- RFC2668 MAU MIB
- RFC2674 802.1p MIB
- RFC2233, 2863 IF MIB
- RFC2618 RADIUS Authentication Client MIB
- RFC1724 RIP v2 MIB
- RFC1850 OSPF v2 MIB
- RFC2096 IP Forwarding Table MIB (CIDR)
- RFC2787 VRRP MIB
- RFC2932 IPv4 Multicast Routing MIB
- RFC2934 PIM MIB for IPv4
- RFC2620 RADIUS Accounting Client MIB
- RFC2933 IGMP MIB
- RFC783 TFTP
- RFC 791 IP
- RFC 792 ICMP
- RFC 793 TCP
- RFC 826 ARP
- RFC854 Telnet
- RFC951, 1542 BootP
- RFC2068 HTTP
- RFC2138 RADIUS
- RFC2139 RADIUS Accounting
- RFC1492 TACACS
- RFC3176 sFlow
- RFC2598 DiffServ Expedited Forwarding
- Питание - 220 В AC, 50 Гц / 48В DC
- Максимальная потребляемая мощность - не более 50 Вт
- Рабочая температура окружающей среды - от -10° до +45° С
- Температура хранения - от -40° до +70° С
- Рабочая влажность - не более 80%
- Вентиляция - 4 вентилятора
- Размеры (ШxВxГ) - 430х44х265 мм, исполнение 19'', типоразмер 1U
- Вес - 3,9 кг
Текущая версия ПО 2.5.48.7
1 Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
- Питание – 220В AC, 50Гц / 48В DC
- Модуль питания PM160-220/12 (220V AC, 160W)
- Модуль питания PM75-48/12 (48V DC, 75W)
- Максимальная потребляемая мощность – не более 50 Вт
- Рабочая температура окружающей среды – от -10° до +45° С
- Температура хранения – от -40° до +70° С
- Рабочая влажность – не более 80%
- Вентиляция – 4 вентилятора
- Размеры (ШхВхГ) – 430x44x265мм, исполнение 19'’, типоразмер 1U
Блок питания не включен в стоимость товара и приобретается отдельно!
Компания «Новые сети» доставит ваш заказ в любую точку России
Доставка осуществляется транспортной компанией ("Деловые линии", "Курьер Сервис Экспресс" , "Достависта") «от двери до двери». Стоимость доставки рассчитывается менеджером при оформлении заказа.
Перед отгрузкой, весь товар проходит обязательную предпродажную проверку.
Мы гарантируем что товар заказанный у нас, будет работать в полном его соответствии.
Доставка по Москве и МО
При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:
- Доставка транспортной компанией "от двери до двери".
- Доставка экспедитором.
- Самовывоз со склада по адресу: г. Москва, ул. Антонова-Овсеенко, д. 15, стр. 2.
Доставка по Новосибирску
При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:
- Доставка транспортной компанией "от двери до двери".
- Доставка экспедитором.
- Самовывоз со склада по адресу: г. Новосибирск, Красный проспект, 86/2, офис 108.
Положение о гарантийном обслуживании
Продавец гарантирует отсутствие производственных дефектов и неисправностей Оборудования и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.
Гарантийный период исчисляется c момента приобретения устройства и составляет:
- 1 год;
- 3 года (расширенная гарантия на товары под торговой маркой NEWNETS;
- 1 месяц (для б/у оборудования)
В течение гарантийного срока Продавец обязуется бесплатно устранить дефекты оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Продавца. Устройство, предоставляемое для замены, может быть как новым, так и восстановленным, но в любом случае Продавец гарантирует, что его характеристики будут не хуже, чем у заменяемого устройства.
Выполнение Продавцом гарантийных обязательств по ремонту вышедшего из строя оборудования влечет за собой увеличение гарантийного срока на время ремонта оборудования.
Условия гарантии не предусматривают чистку и профилактику оборудования силами и за счет Продавца.
Продавец не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:
несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;
неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;
механических воздействий;
действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.)
Дополнительные положения
Продавец не несет ответственности за совместимость Программного Обеспечения с любыми аппаратными или программными средствами, поставляемыми другими производителями, если иное не оговорено в прилагаемой Документации.
Продавец не несет ответственности за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по инсталляции, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.
Продавец не несет ответственности по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации.
Порядок действий при передаче неисправного оборудования в ремонт
В случае гарантийного ремонта/замены заполняется дефектная ведомость с подробным описанием неисправности и прикладывается к неисправному оборудованию. Доставка оборудования для гарантийного ремонта осуществляется за счет Заказчика. Обратная пересылка — за счет Продавца.
В не гарантийном случае доставка оборудования производится за счет Заказчика.
Если срок хранения готового оборудования превысил 365 дней со дня уведомления Заказчика, Сервисный центр имеет право утилизировать изделие как невостребованное без компенсации его стоимости Заказчику.
