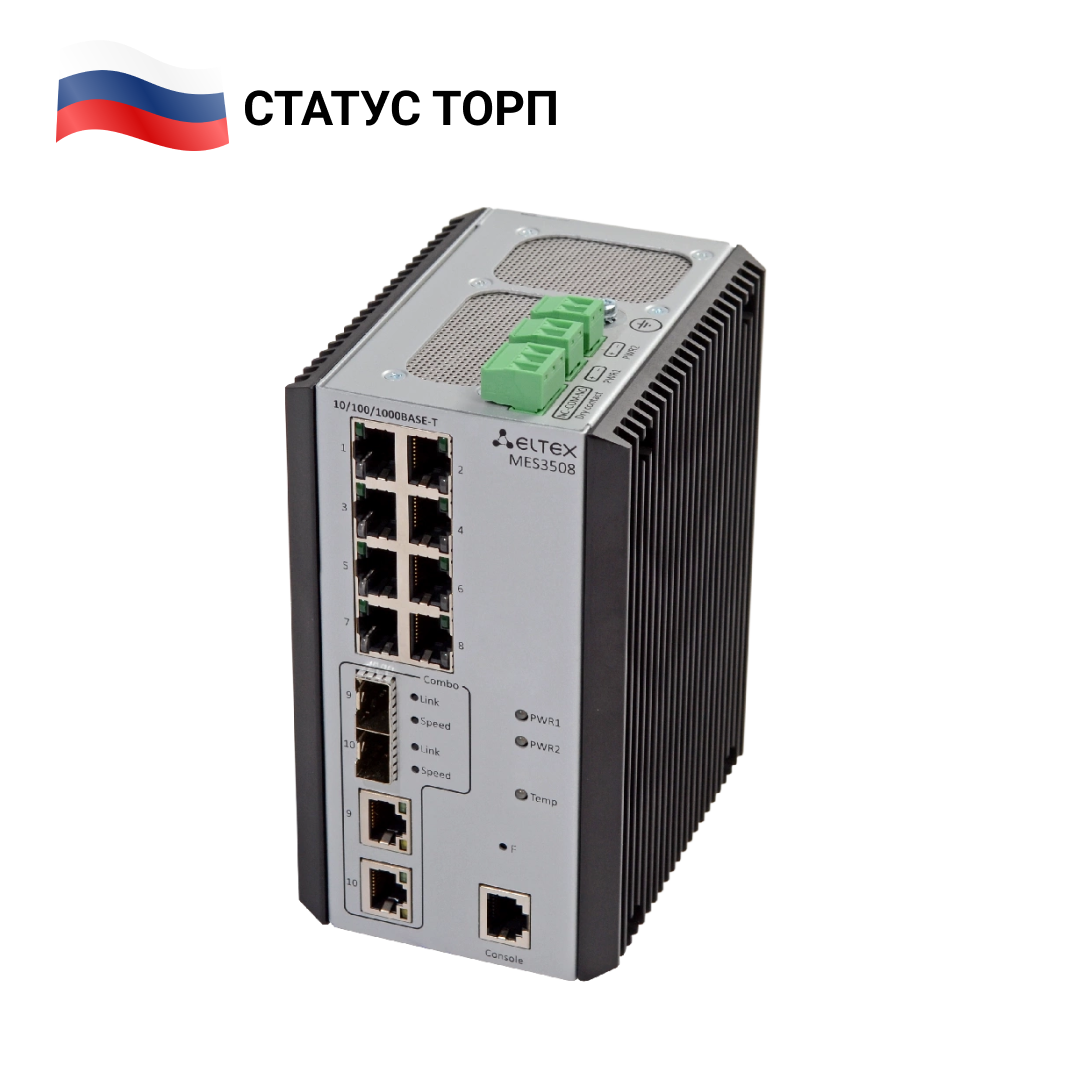

Промышленный коммутатор MES3508
.png "Элтекс"){kind=icon}
Краткое описание MES3508
Линейка промышленных коммутаторов ЭЛТЕКС MES3508 предназначена для организации защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к воздействиям различного вида: температурным, механическим, вибрации и др. Данные коммутаторы имеют в своем составе гигабитные порты 10/100/1000 BASE-T, а также комбинированные порты 10/100/1000BASE-T/1000BASE-X для опционального подключения оптического кабеля.
Ключевые преимущества MES3508
- Коммутатор L2
2 Combo порта GE/SFP
Крепление на din-рейку
Сухие контакты
Индустриальный температурный диапазон
2 ввода питания 48VDC для горячего резервирования
switch и охранная система в одном корпусе
Технические характеристики MES3508
8х10/100/1000ASE-T
2хCombo 10/100/1000BASE-T/1000BASE-X
Консольный порт: RS-232 (RJ-45)
IEEE 802.3u (100BASE-T(X), 100BASE-FX) IEEE 802.3i (10BASE-T)
IEEE 802.3ab (1000BASE-T(X))
IEEE 802.3z (1000BASE-X)
IEEE 802.3x (Flow Control)
IEEE 802.1d (Spanning Tree Protocol (STP))
IEEE 802.1w (Rapid Spanning Tree Protocol (RSTP))
IEEE 802.1s (Multiple Spanning Tree Protocol (MSTP))
IEEE 802.1q (VLAN Tagging)
IEEE 802.1p (Class of Service (CoS))
IEEE 802.1x (Authentication)
IEEE 802.3ad (Link Aggregation Control Protocol (LACP))
IEEE 802.1ab (Link Layer Discovery Protocol (LLDP))
DHCP Server/Client
DHCP Option 66/67/82
BootP
TFTP
HTTP
HTTPS
Telnet
SSH
Syslog
IPv6
Port Security
IP Source Guard
Port Monitor
Качество обслуживания QoS: 8 очередей на порт
Таблица VLAN 4К
Таблица MAC-адресов 16К
Объем буферной памяти 12Мбит
Объем TCAM 3К
Размер Jumbo-фреймов 10К
Напряжение питания:
- 48 (20~70) VDC
- Два съемных клемных блока для подключения основного и резервного источников питания
Защита от обратной полярности
Потребляемая мощность : не более 15 Вт
Реле сигнализации: один релейный выход аварийной сигнализации: 1 A 24 VDC
Безопасность UL 508
Электромагнитная совместимость:
EN 55022 Класс A
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8
Применение на объектах энергетики:
IEC 61850-3
IEEE 1613
Удар: IEC 60068-2-27
Свободное падение: IEC 60068-2-32
Вибрация: IEC 60068-2-6
Рабочая температура: от -40 до +75 С
Температура хранения: от -40 до +85 С
Влажность: от 5 до 95% (без конденсации)
Корпус: металлический, IP30
Вид размещения: DIN-рейка, для настенного монтажа (в дополнительной комплектации)
Габариты: 85 х 152 х 115мм
Вес: 1,45 кг
Интерфейсы | |
Интерфейсы | 8х10/100/1000BASE-T, 2хCombo 10/100/1000BASE-T (RJ-45) / 1000BASE-X / 100BASE-FX |
Консольный порт | RS-232 (RJ-45) |
Характеристики коммутатора | |
Пропускная способность | 20 Гбит/с |
Качество обслуживания QoS | 8 выходных очередей на порт |
Таблица VLAN | 4К |
Таблица MAC-адресов | 16К |
Объем буферной памяти | 12 Мбит |
Объем TCAM | 3K |
Размер Jumbo-фреймов | Максимальный размер пакетов 10240 байт |
Физические характеристики:
| |||
Физические характеристики и условия окружающей среды | |||
Макс. потребляемая мощность (с учетом нагрузки PoE) | 15 Вт | 255 Вт | 260 Вт |
Бюджет мощности PoE | — | 240 Вт (для приложений 802.3at, рекомендуемое напряжение питания 54-56В DC) | |
Напряжение питания | 20–75 В DC | с включенной функцией PoE: 45–57 В DC с отключенной функцией PoE: 20–57 В DC | |
Защита от обратной полярности | есть | ||
Реле сигнализации | один релейный выход аварийной сигнализации: 1 A 24 В DC | ||
Рабочая температураокружающей среды | от -40 до +70° С | ||
Температура хранения | от -50 до +85° С | ||
Влажность | от 5 до 95% (без конденсации) | ||
Охлаждение | пассивное охлаждение | ||
Корпус | металлический, IP30 | ||
Вид размещения | DIN-рейка для настенного монтажа (в дополнительной комплектации) | ||
Габариты (ШxВxГ) | 85х152x115 мм | 85х152x115 мм | 85х175x115 мм |
Масса | 1,36 кг | 1,40 кг | 1,74 кг |
Стандарты и сертификаты | |||
Безопасность | UL 508 | ||
Электромагнитная совместимость | EN 55022 Класс A EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level3 EN 61000-4-5 (Surge) Level3 EN 61000-4-6 (CS) Level 3 EN61000-4-8 | ||
Применение на объектах энергетики | IEC 61850-3 IEEE 1613 | ||
Удар | IEC 60068-2-27 | ||
Свободное падение | IEC 60068-2-32 | ||
Внешние механические воздействия | 0,5-55 Гц, 1g, одиночные удары 3g | ||
