Оптический трансивер NS-QSFP+40GBase-LR4 дальность до 10km, LC

NewNets
Артикул: NS-QSFP+40GBase-LR4
19 161 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

ОПИСАНИЕ  модуля QSFP 40G


Приёмопередающий модуль NS-QSFP+40GBase-LR4, предназначенный для передачи трафика 40G на расстоянии до 10 км.
разработан в соответствии  с 40GBASE-LR4 стандарта IEEE P802.3ba.
Модуль конвертирует 4 входных электрических потоков данных, по 10 Гбит / с каждый,  в 4 оптических CWDM канала.
Оптические каналы CWDM мультиплексируются в одно волокно с суммарной емкостью 40 Гбит / с.
На приемной стороне производится обратный процесс - демультиплексирования общего 40G-потока на 4 отдельных оптических каналов CWDM и преобразование их в 4 потока электрических данных по 10G каждый

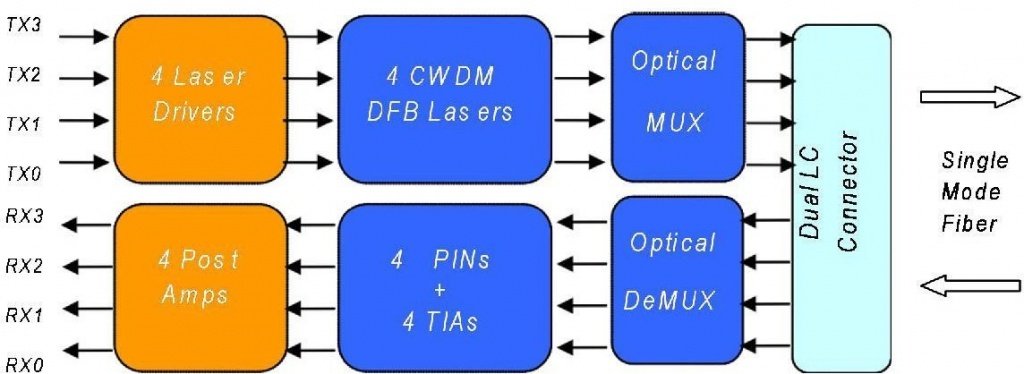

40 G 10k.png.jpg
Рисунок 1 Структурная схема трансивера


Центральные длины волн 4-ех каналов CWDM - 1271, 1291, 1311 и 1331 нм  из стандартной сетки длин волн CWDM, определенной в ITU-T G.694.2.
Модуль содержит дуплексный разъем LC для оптического интерфейса и 148-контактный разъем для электрического
интерфейса. Чтобы минимизировать хроматическую дисперсию в волокне для этого модуля должно использоваться волокно (SMF).

ФУНКЦИИ

  •  Совместим со стандартами 40G Ethernet IEEE802.3ba и 40GBASE-LR4
  •  QSFP+ MSA
  •  Передача до 10km по одномодовому волокну  (SMF)
  •  Совместим с типами передачи данных: QDR/DDR
  •  Скорость передачи до 11.2Gb/s на один канал
  •  4 объединённых  CWDM канала
  •  Диапазон рабочих температур: 0 to 70 ℃
  •  Потребляемая мощность 3.5W
  •  LC duplex коннектор
  •  RoHS

ПРИЛОЖЕНИЯ

  • 40GBASE-LR4 Ethernet Links
  • Infiniband QDR and DDR interconnects
  • Client-side 40G Telecom connections

Оптические характеристики

Parameter

Symbol

Min

Typical

Max

Unit

Wavelength Assignment

L0

1264,5

1271

1277,5

nm

L1

1284,5

1291

1297,5

nm

L2

1304,5

1311

1317,5

nm

L3

1324,5

1331

1337,5

nm

Transmitter

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Total Average Launch Power

PT

-

-

8,3

dBm

Average Launch Power, each

Pavg

-7

-

2,3

dBm

Optical Modulation Amplitude (OMA), each Lane

Poma

-4

-

3,5

dBm

Difference in Launch Power between any Two Lanes

Ptx,diff

-

-

6,5

dB

Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane

-

-4,8

-

-

dBm

TDP, each Lane

TDP

-

-

2.6

dB

Extinction Ratio

ER

3.5

-

-

dB

Relative Intensity Noise

RIN

-

-

-128

dB/Hz

Optical Return Loss Tolerance

TOL

-

-

20

dB

Transmitter Reflectance

Rt

-

-

-12

dB

Average Launch Power OFF Transmitter, each Lane

Poff

-

-

-30

dBm

Receiver

Damage Threshold, each Lane

THd

3.3

-

-

dBm

Total Average Receive Power

-

-

-

8.3

dBm

Average Receive Power, each Lane

-

-13.7

-

2.3

dBm

Receiver Reflectance

Rr

-

-

-26

dB

Receive Power (OMA), each Lane

-

-

-

3.5

dBm

Receiver Sensitivity (OMA) each

SEN

-

-

-11.5

dBm

Stressed Receiver Sensitivity (OMA), each Lane

-

-

-

-9.6

dBm

Difference in Receive Power between any Two Lanes (OMA)

Prx,diff

-

-

7.5

dB

LOS Assert

LOSA

-28

-

-

dBm

LOS Deassert

LOSD

-

-

-15

dBm

LOS Hysteresis

LOSH

0.5

-

-

dB

Receiver Electrical 3 dB upper Cutoff Frequency, each Lane

Fc

-

-

12.3

GHz


Производитель
NewNets
