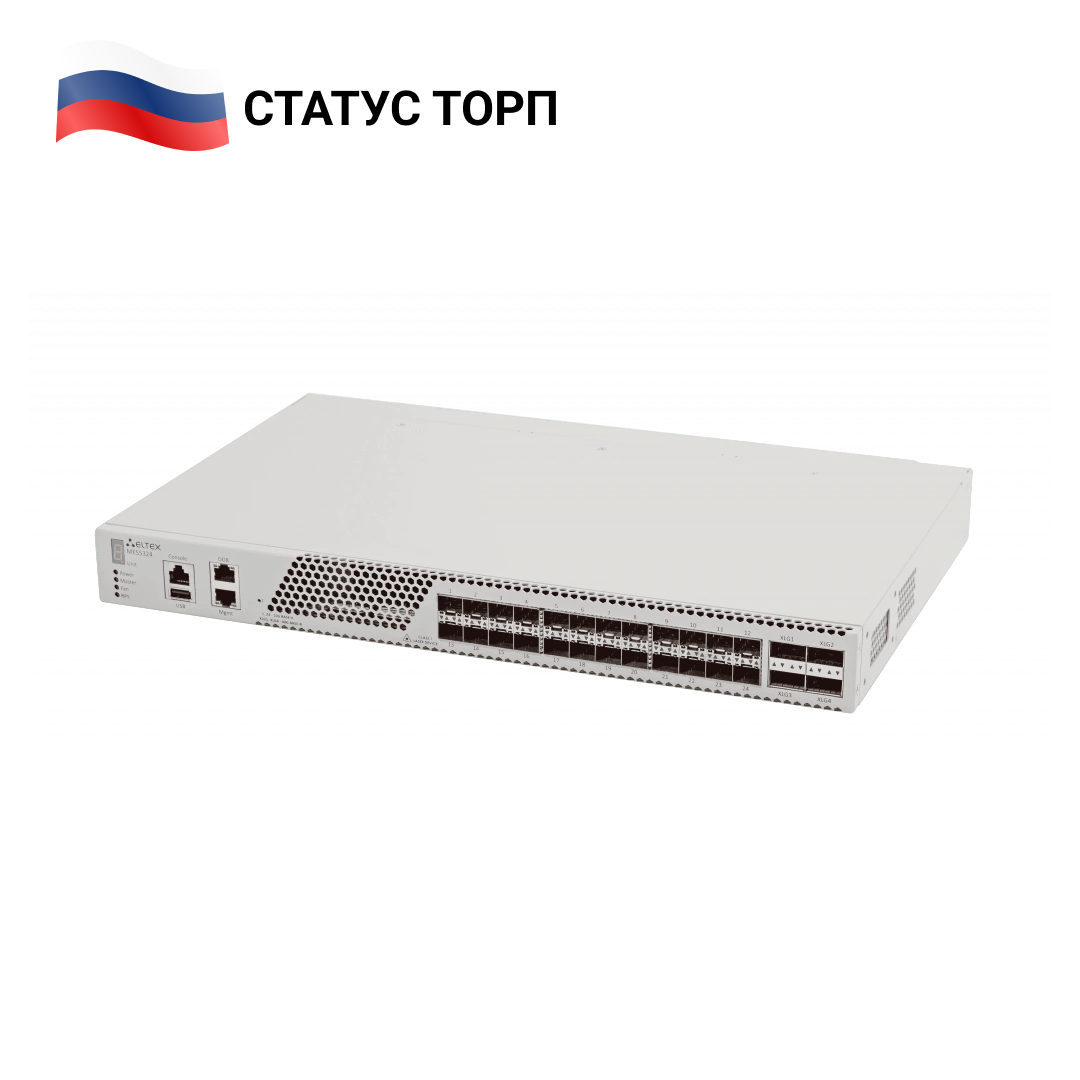

Ethernet-коммутатор Eltex MES5324
MES5324 - высокопроизводительный коммутатор, оснащенный интерфейсами 10GBASE-R, 40GBASE-SR4/LR4. Коммутатор предназначен для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+) и 40 Гбит/с (QSFP), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных.
Неблокируемая коммутационная матрица обеспечивает корректную обработку пакетов при максимальных нагрузках, сохраняя минимальные и предсказуемые задержки на всех типах трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.Физические характеристики:
Ключевые особенности
- Пропускная способность 800 Гбит/с
- Неблокируемая коммутационная матрица
- 24 порта 10G, 4 порта 40G
- Коммутатор уровня L3
- Стекирование до 8 устройств
- Резервирование источников питания
- Дублированная система вентиляции
- Front-to-Back вентиляция
Общие параметры | |
Интерфейсы | |
10GBASE-R(SFP+)/1000BASE-X (SFP) | 24 |
40GBASE-SR4/LR4 (QSFP) | 4 |
10/100/1000BASE-T (ООВ) | 1 |
10/100/1000BASE-T (Management in-band) | 1 |
Консольный порт | RS-232 (RJ-45) |
Производительность | |
Пропускная способность | 800 Гбит/с |
Производительность на пакетах длиной 64 байта | 512,8 MPPS |
Объем буферной памяти | 4 Мбайт |
Объем ОЗУ (DDR3) | 4 Гбайт |
Объем ПЗУ (NAND) | 2 Гбайт |
Таблица MAC-адресов | 64K |
Таблица VLAN | 4094 |
Количество L2 Multicast-групп | 4К |
Количество ARP-записей¹ | 8К |
Link Aggregation Groups (LAG) | 48, до 8 портов в одном LAG |
Максимальный размер ECMP- групп | 64 |
Качество обслуживания QoS | 8 выходных очередей для каждого порта |
Объем TCAM | Для задач обработки трафика: 2048х24В Для маршрутизации: 8192 |
Размер Jumbo-фреймов | Максимальный размер пакетов 10240 байт |
Стекирование | 8 устройств |
Интерфейсы
- 24x10GBASE-R(SFP+)/1000BASE-X (SFP)
- 4x40GBASE-SR4/LR4 (QSFP)
- 1x10/100/1000BASE-T (ООВ)
- 1х10/100/1000BASE-T (Management in-band)
- Консольный порт RS-232 (RJ-45)
- Пропускная способность - 800 Гбит/с
- Производительность на пакетах длиной 64 байта - 512,8 MPPS
- Объем буферной памяти - 4 Мбайт
- Объем ОЗУ (DDR3) - 4 Гбайт
- Объем ПЗУ (NAND) - 2 Гбайт
- Таблица MAC-адресов - 64K
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 4К
- Количество ARP-записей¹ - 8К
- Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
- Максимальный размер ECMP- групп - 64
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Объем TCAM
- Для обработки трафика: 2048 х 24 Б;
- Для маршрутизации: 8192
- Размер Jumbo-фреймов - 10240 байт
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back Pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo Frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port Mirroring)
- Стекирование
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе хоста/порта
- Поддержка Pim-Snooping
- Поддержка функции IGMP proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
- Поддержка STP Multiprocess
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD) на основе VLAN
- Поддержка EAPS2
- Поддержка ERPS (G.8032v2)
- Поддержка Flex-link
- Поддержка Private VLAN
- Поддержка Layer 2 Protocol Tunneling
- Статические IP-маршруты
- Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, BGP3
- Поддержка протокола BFD
- Address Resolution Protocol (ARP)
- Поддержка Proxy ARP
- Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Балансировка нагрузки ECMP
- Поддержка функции IP Unnumbered
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функциональность IPv6 Host
- Совместное использование IPv4, Ipv6
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
- DHCP Snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- First Hop Security
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Защита от несанкционированных DHCP-серверов
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermediate Agent
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Назначение меток VLAN на основании ACL
- Настройка приоритетов 802.1p для VLAN управления
- Перемаркировка DSCP to COS, COS to DSCP
- Назначение меток 802.1р, DSCP для протокола IGMP
- 802.3ah Ethernet Link OAM
- Dying Gasp
- 802.1ag Connectivity Fault Management (CFM)
- 802.3ah Unidirectional Link Detection
- (протокол обнаружения однонаправленных линков)
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Загрузка и выгрузка конфигурационного файла по TFTP
- Перенаправление вывода команд CLI в произвольный файл на ПЗУ
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Удаленный запуск команд посредством SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Option 82)
- DHCP Option 12
- DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Сервер FTP2
- Сервер DNS (Resolver)
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Мониторинг загрузки CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 271,1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
- RFC 826 ARP
- IEEE 802.1Qau Congestion Notification (QCN)
- IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
- IEEE 802.1Qbb Priority-Based Flow Control (PFC)
- Ускоренная коммутация (Cut-through switching)

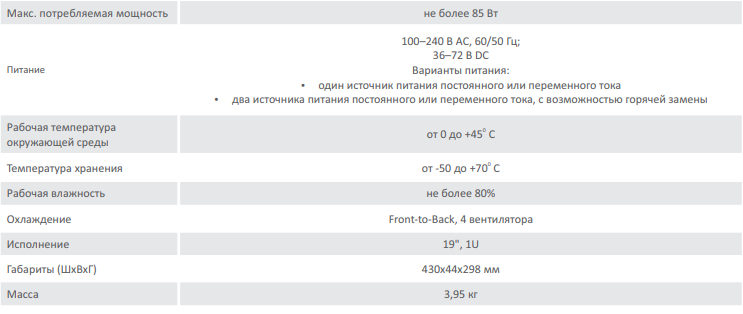

- Макс. потребляемая мощность - Не более 85 Вт
- Питание:
- Сеть переменного тока - 220V+-20%, 50 Гц;
- Сеть постоянного тока: 36-72V
- Варианты питания:
- 1 - один источник питания постоянного или переменного тока;
- 2 - два источника питания постоянного или переменного тока, с возможностью горячей замены
- Рабочая температура окружающей среды - От 0 до +450С
- Температура хранения - от -50 до +700 С
- Рабочая влажность - Не более 80%
- Охлаждение - Front-to-Back, 4 вентилятора
- Исполнение - 19", 1U
- Размеры (ШхГхВ), мм: 430х298х44
- Вес - 3,95 кг
1 Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
2 Не поддерживается в текущей версии ПО 4.0.13.3
3 Поддержка протокола BGP предоставляется по лицензии
- Питание – 220В AC, 50Гц, сеть постоянного тока: -36..-72В
Варианты питания: - один источник питания постоянного или переменного тока;
- два источника питания постоянного или переменного тока, с возможностью горячей замены
- Максимальная потребляемая мощность - не более 85 Вт
- Рабочая температура окружающей среды – от -20° до +45° С
- Температура хранения – от -40° до +70° С
- Рабочая влажность – не более 40%
- Вентиляция – Front-to-Back, 4 вентиллятора
- Размеры – 430x44x298мм, исполнение 19'’, типоразмер 1U
Блок питания не включен в стоимость товара и приобретается отдельно!
Компания «Новые сети» доставит ваш заказ в любую точку России
Доставка осуществляется транспортной компанией ("Деловые линии", "Курьер Сервис Экспресс" , "Достависта") «от двери до двери». Стоимость доставки рассчитывается менеджером при оформлении заказа.
Перед отгрузкой, весь товар проходит обязательную предпродажную проверку.
Мы гарантируем что товар заказанный у нас, будет работать в полном его соответствии.
Доставка по Москве и МО
При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:
- Доставка транспортной компанией "от двери до двери".
- Доставка экспедитором.
- Самовывоз со склада по адресу: г. Москва, ул. Антонова-Овсеенко, д. 15, стр. 2.
Доставка по Новосибирску
При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:
- Доставка транспортной компанией "от двери до двери".
- Доставка экспедитором.
- Самовывоз со склада по адресу: г. Новосибирск, Красный проспект, 86/2, офис 108.
Положение о гарантийном обслуживании
Продавец гарантирует отсутствие производственных дефектов и неисправностей Оборудования и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.
Гарантийный период исчисляется c момента приобретения устройства и составляет:
- 1 год;
- 3 года (расширенная гарантия на товары под торговой маркой NEWNETS;
- 1 месяц (для б/у оборудования)
В течение гарантийного срока Продавец обязуется бесплатно устранить дефекты оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Продавца. Устройство, предоставляемое для замены, может быть как новым, так и восстановленным, но в любом случае Продавец гарантирует, что его характеристики будут не хуже, чем у заменяемого устройства.
Выполнение Продавцом гарантийных обязательств по ремонту вышедшего из строя оборудования влечет за собой увеличение гарантийного срока на время ремонта оборудования.
Условия гарантии не предусматривают чистку и профилактику оборудования силами и за счет Продавца.
Продавец не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:
несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;
неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;
механических воздействий;
действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.)
Дополнительные положения
Продавец не несет ответственности за совместимость Программного Обеспечения с любыми аппаратными или программными средствами, поставляемыми другими производителями, если иное не оговорено в прилагаемой Документации.
Продавец не несет ответственности за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по инсталляции, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.
Продавец не несет ответственности по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации.
Порядок действий при передаче неисправного оборудования в ремонт
В случае гарантийного ремонта/замены заполняется дефектная ведомость с подробным описанием неисправности и прикладывается к неисправному оборудованию. Доставка оборудования для гарантийного ремонта осуществляется за счет Заказчика. Обратная пересылка — за счет Продавца.
В не гарантийном случае доставка оборудования производится за счет Заказчика.
Если срок хранения готового оборудования превысил 365 дней со дня уведомления Заказчика, Сервисный центр имеет право утилизировать изделие как невостребованное без компенсации его стоимости Заказчику.
