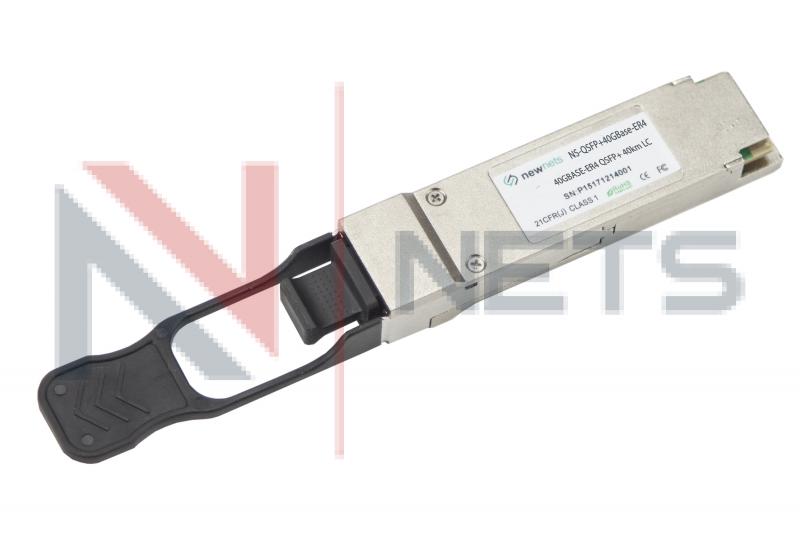

Оптический трансивер NS-QSFP+40GBase-ER4 дальность до 40km, LC
Наличие на складах:
Описание модуля QSFP+ 40G
Приёмопередающий модуль NS-QSFP+40GBase-ER4, предназначенный для передачи трафика 40G на расстоянии до 40 км.Разработан в соответствии с 40GBASE-ER4 стандарта IEEE P802.3ba.
Модуль конвертирует 4 входных электрических потоков данных, по 10 Гбит / с каждый, в 4 оптических CWDM канала.
Оптические каналы CWDM мультиплексируются в одно волокно с суммарной емкостью 40 Гбит / с.
На приемной стороне производится обратный процесс - демультиплексирования общего 40G-потока на 4 отдельных оптических каналов CWDM и преобразование их в 4 потока электрических данных по 10G каждый

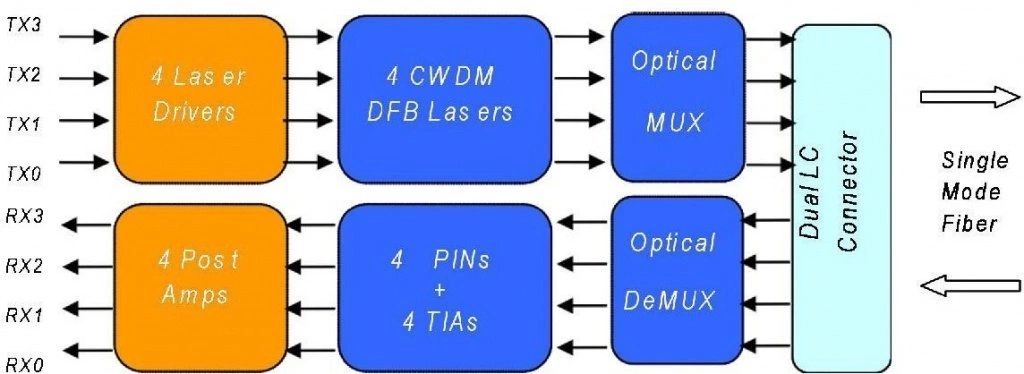

Рисунок 1 Структурная схема трансивера
Центральные длины волн 4-ех каналов CWDM - 1271, 1291, 1311 и 1331 нм из стандартной сетки длин волн CWDM, определенной в ITU-T G.694.2.
Модуль содержит дуплексный разъем LC для оптического интерфейса и 148-контактный разъем для электрического
интерфейса. Чтобы минимизировать хроматическую дисперсию в волокне для этого модуля должно использоваться волокно (SMF).
Особенности
- Совместим с 40G Ethernet IEEE802.3ba и 40GBASE-ER4
- QSFP+ MSA
- Передача до 40km по одномодовому волокну (SMF)
- Совместим с типами передачи данных: QDR/DDR
- Скорость передачи до 11.2Gb/s на один канал
- 4 объединённых CWDM канала
- Диапазон рабочих температур: 0 to 70 ℃
- Потребляемая мощность 3.5W
- LC duplex коннектор
- RoHS
Применение
- 40GBASE-ER4 Ethernet Links
- Infiniband QDR and DDR interconnects
- Client-side 40G Telecom connections
Оптические характеристики
Parameter | Symbol | Min | Typical | Max | Units |
Transmitter | |||||
Side Mode Suppression |
|
|
|
| dB |
Total Average Launch |
|
|
|
| dBm |
Average Launch Power, each Lane | PAVG | -2.7 | 4.5 | dBm | |
Optical Modulation Amplitude | POMA | 0.3 | 5 | dBm | |
Difference in Launch Power between any Two | Ptx,diff | 4.7 | dB | ||
Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane |
| -0.5 | dBm | ||
TDP, each Lane | TDP | 2.6 | dB | ||
Extinction Ratio | ER | dB | |||
Relative Intensity Noise | RIN | -128 | dB/Hz | ||
Optical Return Loss Tolerance | TOL | 20 | dB | ||
Transmitter Reflectance | RT | -12 | dB | ||
Transmitter Eye Mask Definition | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||
Average Launch Power OFF | Poff | -30 | dBm | ||
Receiver | |||||
Damage Threshold, each Lane | THd | 3.3 | dBm | ||
Total Average Receive Power | 4.5 | dBm | |||
Average Receive Power, each | -21.2 | -4.5 | dBm | ||
Receiver Reflectance | RR\ | -26 | dB | ||
Receive Power (OMA), each Lane |
|
|
| -4 | dBm |
Receiver Sensitivity (OMA), each | SEN | -19 | dBm | ||
Stressed Receiver Sensitivity | -16.8 | dBm | |||
Difference in Receive Power | Prx,diff | 7.5 | dB | ||
LOS Assert | LOSA | TBD | dBm | ||
LOS Deassert | LOSD | -23 | dBm | ||
LOS Hysteresis | LOSH | 0.5 | dB | ||
Receiver Electrical 3 dB upper | Fc | 12.3 | GHz | ||
