Передача 10*10G каналов на 120 км DWDM

Описание

Описание решения

Для передачи 10 каналов 10GE на расстояние до 120 Км необходимо следующее оборудование:

  • SFP+ модули для подключения клиентского трафика*;

  • Медиаконвертерное шасси NS-M6000 для преобразования несущих длин волн к сетке частот DWDM*;

  • DWDM MUX/DEMUX для объединения/разделения несущих в один групповой канал;

  • Усилитель (Booster) EDFA DWDM (17 dB) для усиления группового сигнала на передаче

  • Усилитель (Pre-Amplifier) EDFA DWDM (17 dB) для усиления группового сигнала на приеме

  • Компенсатор дисперсии DCM 50 км (-830 ps/nm) для корректировки параметров сигнала

* Если оборудование пользователя позволяет установить DWDM SFP модули, то данные позиции не обязательны для заказа.

Данные с оборудования пользователя подключаются при помощи 10G SFP+ на медиаконвертерное шасси, которое выполняет 3R регенерацию сигналов и при помощи DWDM модулей формирует 10 оптических (50-59) каналов, которые при помощи MUX объединяются в групповой сигнал. Booster усиливает групповой сигнал. Далее групповой сигнал идет по линии 120 км. На приемной стороне сигнал поступает на предусилитель, который усиливает принятый сигнал, компенсируя потери в линии и потери, которые добавит компенсатор дисперсии, после прохождения которого сигналы передаются на DEMUX после чего происходят обратные преобразования: разделение группового сигнала на отдельные несущие и передача к медиаконвертерному шасси, который передает дальше данные к оборудованию пользователя.

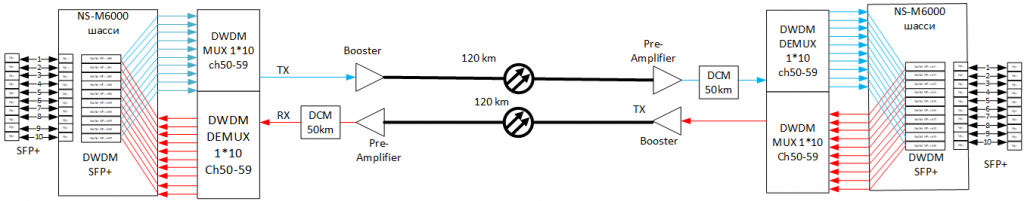

Схема включения


Преимущества

  • Простая схема включения, что минимизирует вероятность отказа

  • Возможно резервирование питания активных элементов

  • Возможность мониторинга по SNMP с любой системы управления

  • Технические характеристики

  • DWDM SFP+ модули с бюджетом 24 дБ

  • Потери в MUX/DEMUX не более 3,5 дБ

  • Потери в линейном тракте не более 33,6 дБ

  • Усиление усилителей +17 дБ

  • Потери в DCM не более 4,8 дБ

Передача 10 каналов по 10G на 120 км с использованием технологии DWDM
