Передача 6х10GE по одному волокну на 30 км c резервированием линейного тракта

Описание

Для передачи 6х10GE по одному волокну на расстояние 30 км c резервированием линейного тракта.
Начальная потребность в емкости 6x10Gb.Hасширение до 12x10G

Потери в линии не более 7.5дБ.
Потери в DWDM MUX 4.5 дБ
Потери в OLP 4.5 дБ (сторона А) и 2,5 дБ (сторона Б)
Потери в Red/Blue Filter 1 дБ

Общие потери не менее 25.5 дБ, таким образом без использования оптического усилителя система будет не работоспособна.

При использовании 40km DWDM SFP+ и EDFA 16 дБ, запас бюджета мощности более 3 дБ, что достаточно для корректной эксплуатации.

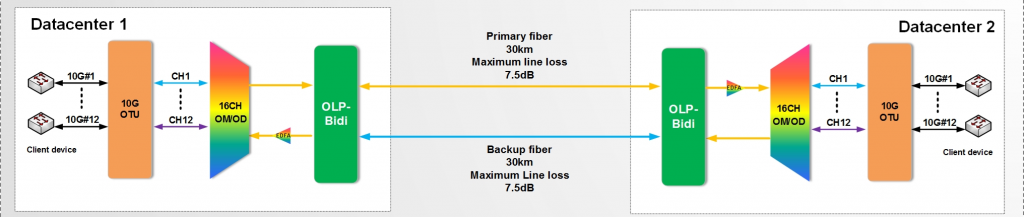

Схема включения



DWDM SFP+ модули на 40 км установлены в карты OTDX, которые предназначены для адаптации пользовательских сигналов 10GE к сетке частот DWDM, и выполняют 3R регенерацию сигналов.

Сигнал от DWDM SFP+ попадает на DWDM мультиплексор, B12DA который объединяет сигнал в групповой и передает на карту резервирования - OLP.

В обратном направлении групповой сигнал с тракта приема с карты OLP поступает на оптический предусилитель, после чего сигнал демультиплексируется в B12DA.

Карта OLP-bidi содердит оптический RED/BLUE фильтр, при помощи которого происходит объединение/разделение трактов приема и передачи в одно волокно. Данное волокно разделается на 2 линейных тракта – тем самым обеспечивается резервирование 1+1.



Описание платформы

Платформа высотой 2U предназначена для установки в 19" конструктив идет в комплекте с платой управления и 2мя платами питания AC или DC .

Имеет возможность централизованного управления и мониторинга WEB, TELNET, SNMP. Компактное исполнение и универсальность платформы позволяет постепенно увеличивать емкость волоконно оптической линии от 1G до 400G без замены платформы, путем установки дополнительных плат

Карта OTDX 3R регенерация сигнала, предназначена для подключения пользовательских интерфейсов 10GE и DWDM SFP+ модулей работает на скорости 1.25Gbit/s~11.3Gbit/s

Карта B12DA DWDM мультиплексор/демультиплексор 12 каналов

EDFA усилитель мощности оптического сигнала предназначен для компенсации потерь внесенных оптическим трактом

Карта OLP-BiDi + Red Blue фильтр предназначен для разделения и объединения 2х диапазонов DWDM сигналов и организации резервирования двунаправленного одноволоконнго линейного тракта.

Наименование

Количество

SFP + 40 km

24

DWDM Mux 8 каналов

4

RB Filter

2

OLP

2

Pre-Amplifier EDFA

2

Шасси для DWDM модулей

4

Коммутатор 24х10G

2


Таким образом построенное на нашем оборудовании решение по цене сопоставимо с со сборным комплектом, но обладает рядом преимуществ:

  • Централизованное управление и мониторинг каналов SNMP/WEB

  • Резервирование питания

  • 3R регенерация сигналов клиентов

  • Компактное исполнение

  • Масштабируемость

  • Высокое качество элементов
