Одноволоконная DWDM сеть 16x10G 100 кмОписание Потери в линии не более 25дБ При использовании 80km SFP+ запас бюджета мощности более 5 дБ Все 10G каналы приходит на DWDM платформу, где установлены платы OEO (10G OTU). Примечание: 10G SFP+ для подключения клиентского оборудования в комплект поставки не входят. В платы OEO установлены DWDM SFP+ модули на 80 км, так же эти платы выполняют 3R восстановление сигнала Сигнал от DWDM SFP+, работающих на каналах 21-28 попадает на DWDM мультиплексор, этот же мультиплексор выполняет разделение группового сигнала каналов 60-53 для тракта приема. С мультиплексора сигнал идет EDFA усилитель и на RB Filter который объединяет сигнал приема и передачи в одно волокно, на приеме установлен DCM и предусилитель EDFA.

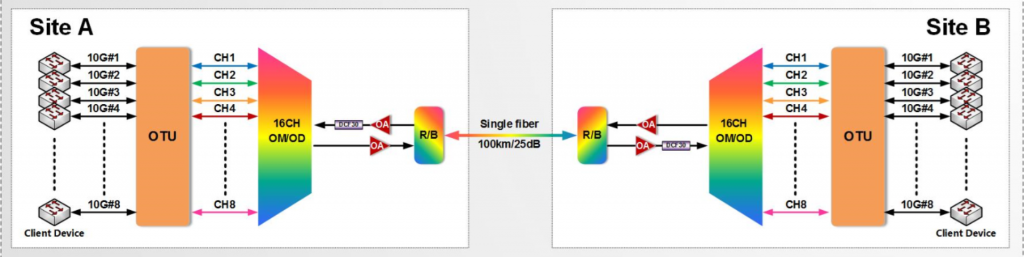

Схема включения
Описание платформы Платформа высотой 5U предназначена для установки в 19" конструктив идет в комплекте с платой управления и 2мя платами питания AC или DC . Имеет возможность централизованного управления и мониторинга. Компактное исполнение и универсальность платформы позволяет постепенно увеличивать емкость волоконно оптической линии от 1G до 400G без замены платформы, путем установки дополнительных плат Карта OEO выполняет 3R регенерацию сигналов на скорости 1..11.3Gbps Предназначена для адаптации пользовательских каналов к сетке частот CWDM или DWDM системы передачи. DWDM мультиплексор/демультиплексор 16 каналов + Red Blue фильтр предназначен для разделения и объединения 2х диапазонов DWDM сигналов: - Red-band: 1548~1561nm, C36~C21 - Blue-band: 1529~1542nm, C60~C45
DCM dispersion compensation module это пассивный оптический элемент, выполненный в виде карты для установки в шасси оптической платформы. Предназначено для внесения отрицательной дисперсии в оптический сигнал DWDM. DCM используется для компенсации дисперсии внесенной стандартным G.652 волокном SMF (single-mode G.652 NDSF - Non Dispersion Shifted Fiber) в С-диапазоне. EDFA усилитель мощности оптического сигнала предназначен для компенсации потерь, внесенных оптическим трактом Спецификация
Построенное на данном оборудовании решение, по цене сопоставимо покупкой отдельно усилителей, компенсаторов дисперсии и SFP+, но обладает рядом преимуществ:
|
