Технология TurboGEPON

Описание
При строительстве сетей по технологии PON операторы связи рассматривают возможность уменьшения капитальных затрат на строительство сети в расчете на абонента. Эти затраты складываются из стоимости активного оборудования и пассивной оптической сети. Оборудование  Eltex TurboGEPON  поддерживает подключение до 128 ONT на 1 порт PON, что позволяет получить максимальную экономию на станционном оборудовании.


При строительстве пассивной оптической сети на с коэффициентом сплиттирования 1/128 затухание в линии увеличивается, по сравнению с моделью 1/64:

  • P потерь 64 аб = 24,85 dBm
  • P потерь 128 аб =28,45 dBm


Затухание складывается из следующих элементов:

PON дерево на 64 ONTPON дерево на 128 ONT
Элемент сетиЗатухание, dBКол-воСумм. затухание downstream, dBСумм. затухание upstream, dBКол-воСумм. затухание downstream, dBСумм. затухание upstream, dB
Разъемное соединение0,1560,90,960,90,9
Неразъемное соединение0,0550,250,2550,250,25
Оптический сплиттер 1x23,413,43,4000
Оптический сплиттер 1x47,000017,07,0
Оптический сплиттер 1x3216,9116,916,9116,916,9
Потери в кабеле downstream на 1 км (1490 нм)0,22102,2-102,2-
Потери кабеле upstream на 1 км (1310 нм)0,3410-3,410-3,4
Итого--23,6524,85-27,2528,45


При строительстве дерева PON на 128 ONT, для обеспечения необходимого бюджета мощности необходимо использовать GEPON SFP класса C+ на OLT c характеристиками Tx Power (+3..+7 dBm), Rx Sensitivity (-12..-32 dBm) и лучше и ONT c приемопередатчиками класса B+.

Бюджет мощности при использовании OLT SFP PON C++ и ONT Class B+Потери, вносимые на линии при коэффициенте сплиттирования 1/128
US32,0028,45
DS31,0027,25

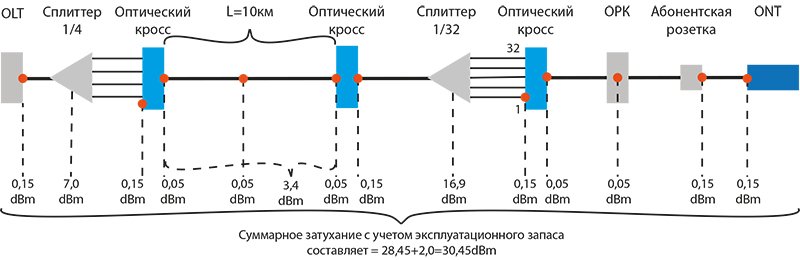

Суммарное затухание с учетом эксплуатационного запаса составляет=28,45+2,0=30,45 dBm.

Суммарное затухание с учетом эксплуатационного запаса составляет=28,45+2,0=30,45 dBm



Построение сети доступа по технологии TurboGepon
