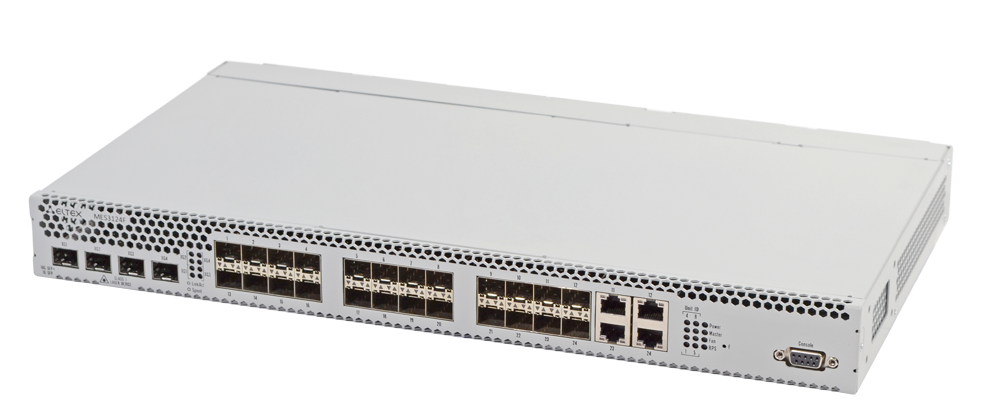

Ethernet-коммутатор MES3124F Rev.B
СНЯТО С ПРОДАЖ
Коммутаторы серии MES3100 используются в операторских сетях в качестве коммутаторов уровня агрегации района или транспортных коммутаторов. В центрах обработки данных устройства применяют в качестве Top-of-Rack коммутаторов. Коммутаторы агрегации обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.
Поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены
Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.
Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.
Ключевые особенности
- Высокая производительность
- Поддержка стекирования
- До 4 портов 10G в базовой конфигурации
- Резервирование источников питания с возможностью горячей замены
- Расширенные функции L2
- Поддержка функций L3
- Front-to-back вентиляция
| ||||
Общие параметры | ||||
10/100/1000BASE-T (RJ-45) | 24 | |||
100/1000BASE-X (SFP) | 4 | 12 | 20 | |
10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo) | 4 | 4 | 4 | |
10GBASE-R/1000BASE-X (SFP+/SFP) | 2 | 2 | 4 | 4 |
Консольный порт | RS-232/DB-9 | |||
Производительность | ||||
Пропускная способность | 56 Гбит/с | 72 Гбит/с | 128 Гбит/с | |
Производительность на пакетах длиной 64 байта | 41 MPPS | 53 MPPS | 94 MPPS | |
Таблица MAC-адресов | 16К | |||
Количество активных VLAN | 4К | |||
Таблица ACL | 2К | |||
Размер Jumbo-фрейма | Максимальный размер пакетов – 10240 байт | |||
Объем буферной памяти | 12 Мбит | |||
Объем ОЗУ (DDR2) | 256 Мбайт | |||
Объем ПЗУ (SPI Flash) | 16 Мбайт | |||
Качество обслуживания QoS | 8 выходных очередей для каждого порта | |||
Количество групп L2 Multicast (IGMP Proxy) | 1К | |||
Количество маршрутов L3 Multicast (IGMP Proxy) | 1К | |||
Количество маршрутов L3 Unicast (RIP, OSPF) | 10К | |||
Количество ARP-записей1 | 4К | |||
Количество интерфейсов L3 | 512 | |||
Link Aggregation Groups (LAG) | 24, до 8 портов в одном LAG | |||
Стекирование | 8 устройств | |||
Интерфейсы
- 20 х 100/1000BASE-X (SFP)
- 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo)
- 4 х 10G Base-R/1000Base-X(SFP+/SFP)
- Консольный порт RS-232/DB-9
- Производительность - 128 Гбит/c
- Производительность на пакетах длиной 64 байта - 94 MPPS
- Таблица MAC-адресов - 16К
- Количество активных VLAN - 4К
- Таблица ACL - 2К
- Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
- Объем буферной памяти - 12 Мбит
- Объем ОЗУ (DDR2) - 256 Мбайт
- Объем ПЗУ (SPI Flash) - 16 Мбайт
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Количество групп L2 Multicast (IGMP Proxy) - 1К
- Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
- Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
- Количество ARP-записей1 - 4К
- Количество интерфейсов L3 512
- Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC MulticastSupport)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
- Отслеживание событий MAC change на портах
- Отслеживание событий MAC flapping на портах
- IEEE 802.1Q
- Поддержка Voice VLAN
- Зеркалирование VLAN (VLAN mirroring)
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Multicast TV VLAN
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка STP Multiprocess
- Поддержка STP Root Guard
- Поддержка STP BPDU Guard
- Поддержка STP Loop Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Layer 2 Protocol Tunneling
- Поддержка Private VLAN
- Поддержка ERPS (G.8032v2)
- Поддержка EAPS
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Поддержка Flex Link (Dual homing)
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
- Статическая маршрутизация IPv4
- Динамическая маршрутизация RIPv2
- Поддержка ARP (Address Resolution Protocol), ARP Proxy
- Динамическая маршрутизация OSPFv2
- Поддержка VRRP
- IGMP Proxy
- DHCP snooping
- Опция 82 протокола DHCP
- UDP Relay, DHCP Relay
- IP Source address Guard
- Dynamic ARP Inspection (Protection)
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- SSL v1/v2/v3
- Защита от атак BPDU
- PPPoE Intermediate agent
- Выбор алгоритма работы SSH-сервера
- Web-Based Authentication (WAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
- Управление доступом на основе MAC-адресов
- Guest VLAN
- L2-L3-L4 ACL (Access Control List)
- Time-Based ACL
- ACL на основе
- Очередей приоритетов IEEE 802.1p
- VLAN ID
- MAC-адресов
- Ethertype– IPv4/IPv6-адреса
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакетов, определяемого пользователем (User Defined Bytes)
- Cтатистика ACL
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания IEEE 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Классификация трафика на основании на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток CoS в DSCP, DSCP в CoS
- Назначение VLAN на основании ACL
- IEEE 802.3ah Ethernet Link OAM
- Dying Gasp
- IEEE 802.1ag Connectivity Fault Management (CFM)
- IEEE 802.3ah Unidirectional Link Detection (UDLD)
- Функциональность IPv6 Host
- Совместное использование IРv4, IРv6
- Web-интерфейс
- Загрузка и выгрузка файла настройки по TFTP
- Удаленный мониторинг (RMON)
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- Управление контролируемым доступом – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS TACACS+
- Сервер SSH
- LLDP (IEEE 802.1ab) + LLDP MED
- Поддержка макро-команд
- BootP/DHCP-клиент
- Автонастройка DHCP
- DHCP Relay
- DHCP Relay Option 60; 61
- DHCP Relay Option 82
- DHCP-сервер
- Команды отладки
- Сервер FTP
- Поддержка статических маршрутов IPv6 для сети управления
- Поддержка двух версий файлов конфигурации
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Регулирование скорости вращения вентиляторов
- Green Ethernet
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка механизма утилизации CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC1213 MIB-II
- RFC1493 Bridge MIB
- RFC1907 SNMPv2 MIB
- RFC2571~2576 SNMP MIB
- RFC1271, 2819 RMON MIB
- RFC2021 RMON v2 MIB
- RFC2665 Ether-like MIB
- RFC2668 MAU MIB
- RFC2674 802.1p MIB
- RFC2233, 2863 IF MIB
- RFC2618 RADIUS Authentication Client MIB
- RFC1724 RIP v2 MIB
- RFC1850 OSPF v2 MIB
- RFC2096 IP Forwarding Table MIB (CIDR)
- RFC2787 VRRP MIB
- RFC2932 IPv4 Multicast Routing MIB
- RFC2934 PIM MIB for IPv4
- RFC2620 RADIUS Accounting Client MIB
- RFC2933 IGMP MIB
- RFC783 TFTP
- RFC 791 IP
- RFC 792 ICMP
- RFC 793 TCP
- RFC 826 ARP
- RFC854 Telnet
- RFC951, 1542 BootP
- RFC2068 HTTP
- RFC2138 RADIUS
- RFC2139 RADIUS Accounting
- RFC1492 TACACS
- RFC3176 sFlow
- RFC2598 DiffServ Expedited Forwarding
- Питание - 220 В AC, 50 Гц / 48В DC
- Максимальная потребляемая мощность - не более 50 Вт
- Рабочая температура окружающей среды - от -10° до +45° С
- Температура хранения - от -40° до +70° С
- Рабочая влажность - не более 80%
- Вентиляция - 4 вентилятора
- Размеры (ШxВxГ) - 430х44х265 мм, исполнение 19'', типоразмер 1U
- Вес - 3,9 кг
Текущая версия ПО 2.5.48.7
1 Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
- Питание – 220В AC, 50Гц / 48В DC
- Модуль питания PM160-220/12 (220V AC, 160W)
- Модуль питания PM75-48/12 (48V DC, 75W)
- Максимальная потребляемая мощность – не более 50 Вт
- Рабочая температура окружающей среды – от -10° до +45° С
- Температура хранения – от -40° до +70° С
- Рабочая влажность – не более 80%
- Вентиляция – 4 вентилятора
- Размеры (ШхВхГ) – 430x44x265мм, исполнение 19'’, типоразмер 1U
Блок питания не включен в стоимость товара и приобретается отдельно!
