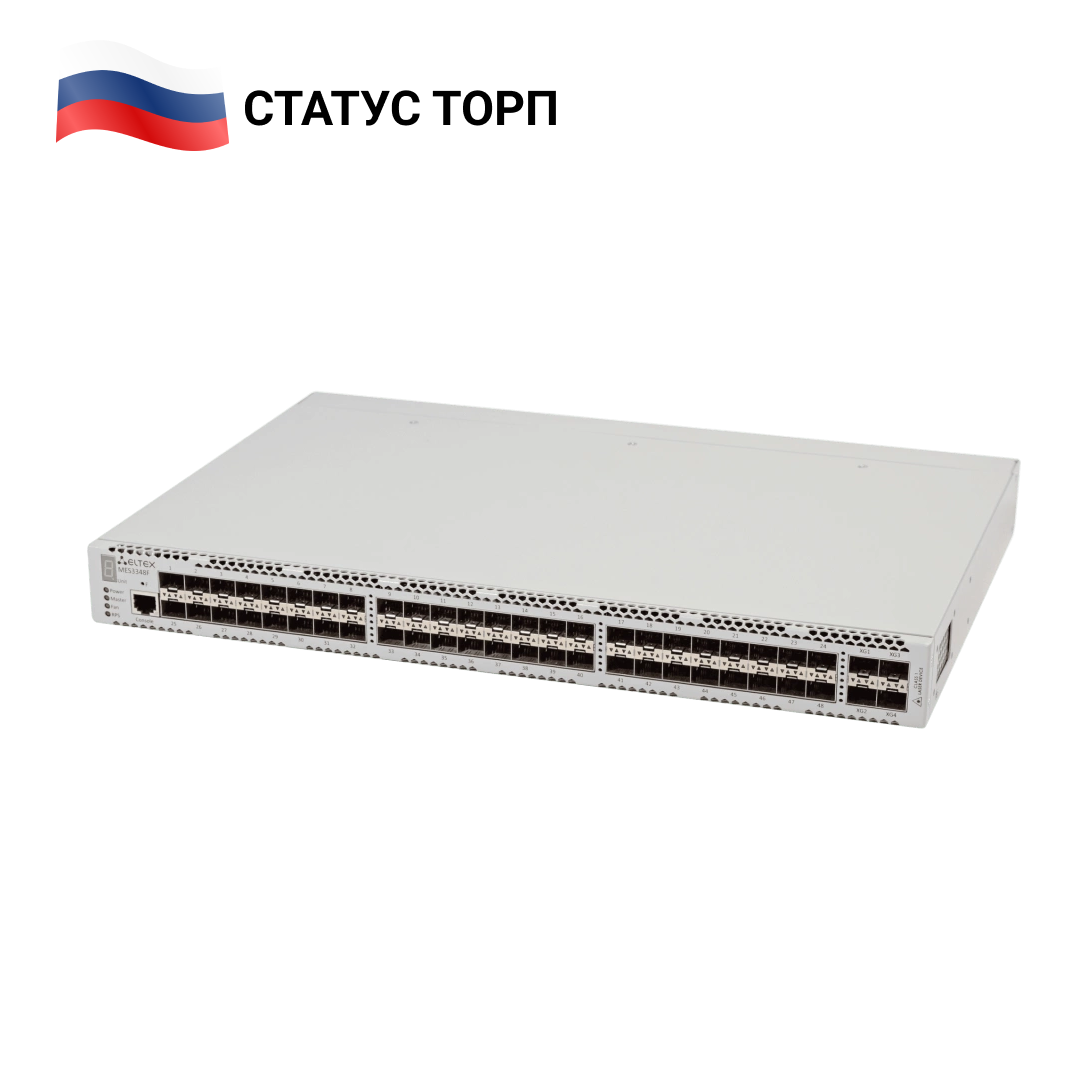

Ethernet-коммутатор MES3348F

Элтекс
Артикул: MES3348F
Зарегистрируйтесь, чтобы получить скидку!
Коммутатор MES3348F уровня L3, с пропускной способностью 176 Гбит/с, имеет 4 порта 10G, 48 портов 1000BASE-X/100BASE-FX.

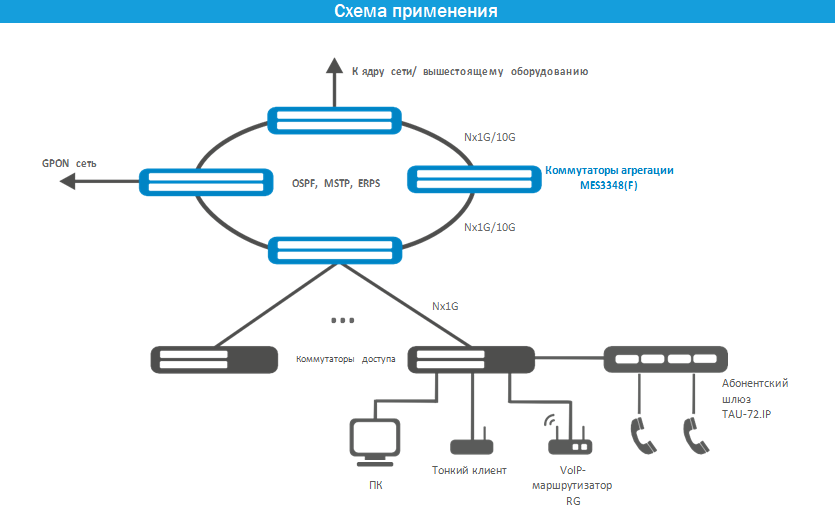

MES3348F используется в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. В центрах обработки данных устройство используют в качестве Top-of-Rack коммутатора. MES3348F имеет значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Отличительные черты коммутаторов MES – развитые функции L2, поддержка статической маршрутизации, динамической маршрутизации, наличие 4 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.

Поддержка протокола защиты кольца ERPS позволяет получить время сходимости менее 200 мс, что обеспечивает беспрерывное предоставление сервисов.

Ключевые особенности
  • Пропускная способность 176 Гбит/с
  • Неблокируемая коммутационная матрица
  • 4 порта 10G в базовой конфигурации
  • Коммутатор уровня L3
  • Стекирование до 8 устройств
  • Резервирование источников питания с возможностью горячей замены
  • Дублированная система вентиляции
  • Front-to-back вентиляция

Параметр

MES3348

MES3348F

Общие параметры

Интерфейсы

10/100/1000BASE-T (RJ-45)

48

10GBASE-R/1000BASE-X (SFP+/SFP)

4

Консольный порт

RS-232 (RJ-45)

Производительность

Пропускная способность

176 Гбит/с

Производительность на пакетах длиной 64 байта

130.9 MPPS

Объем буферной памяти

3 Мбайт

Объем ОЗУ (DDR3)

512 Мбайт

Объем ПЗУ (RAW NAND)

512 Мбайт

Таблица MAC-адресов

16K

Таблица VLAN

4094

Количество L2 Multicast групп

4K

Количество ARP-записей¹

4K

Link Aggregation Groups (LAG)

48, до 8 портов в одном LAG

Максимальный размер ECMP-групп

8

Качество обслуживания QoS

8 выходных очередей для каждого порта

Объем TCAM

Для обработки трафика: 3Kх24Б Для маршрутизации: 13K

Размер Jumbo-фреймов

10240 байт

Стекирование

8 устройств


Интерфейсы
  • 48 х 1000BASE-X/100BASE-FX (SFP)
  • 4 х 10GBASE-R/1000BASE-X (SFP+/SFP)
  • Консольный порт RS-232 (RJ-45)



Производительность
  • Пропускная способность - 176 Гбит/с
  • Производительность на пакетах длиной 64 байта - 130,9 MPPS
  • Объем буферной памяти - 3 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16K
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 4К
  • Количество ARP-записей¹ - 4К
  • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
  • Максимальный размер ECMP- групп - 8
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Объем TCAM
    • Для маршрутизации: 13K;
    • Для обработки трафика: 3Kх24Б
  • Размер Jumbo-фреймов - 10240 байт
  • Стекирование - 8 устройств
    Функции интерфейсов
    • Защита от блокировки очереди (HOL)
    • Поддержка обратного давления (Back Pressure)
    • Поддержка Auto MDI/MDIX
    • Поддержка сверхдлинных кадров (Jumbo Frames)
    • Управление потоком (IEEE 802.3X)
    • Зеркалирование портов (Port Mirroring)
    Функции при работе с MAC-адресами
    • Независимый режим обучения в каждой VLAN
    • Поддержка многоадресной рассылки (MAC Multicast Support)
    • Регулируемое время хранения MAC-адресов
    • Статические записи MAC (Static MAC Entries)
    • Логирование событий MAC Flapping
    Поддержка VLAN
    • Поддержка Voice VLAN
    • Поддержка 802.1Q
    • Поддержка Q-in-Q
    • Поддержка Selective Q-in-Q
    • Поддержка GVRP
    Функции L2 Multicast
    • Поддержка профилей Multicast
    • Поддержка статических Multicast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP snooping Fast Leave на основе хоста/порта
    • Поддержка Pim-Snooping
    • Поддержка функции IGMP proxy-report
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка IGMP Querier
    • Поддержка MVR
    Функции L2
    • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
    • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
    • Поддержка STP Multiprocess
    • Поддержка PVSTP+
    • Поддержка RPVSTP+
    • Поддержка Spanning Tree Fast Link option
    • Поддержка STP Root Guard
    • Поддержка STP Loop Guard
    • Поддержка BPDU Filtering
    • Поддержка STP BPDU Guard
    • Поддержка Loopback Detection (LBD) на основе VLAN
    • Поддержка EAPS¹
    • Поддержка ERPS (G.8032v2)
    • Поддержка Flex-link
    • Поддержка Private VLAN
    • Поддержка Layer 2 Protocol Tunneling
    Функции L3
    • Статические IP-маршруты
    • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, BGP3
    • Поддержка протокола BFD
    • Address Resolution Protocol (ARP)
    • Поддержка Proxy ARP
    • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
    • Поддержка протокола VRRP
    • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
    • Балансировка нагрузки ECMP
    • Поддержка функции IP Unnumbered
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    • Поддержка Multi-Switch Link Aggregation Group (MLAG)
    Поддержка Ipv6
    • Функциональность IPv6 Host
    • Совместное использование IPv4, Ipv6
    Сервисные функции
    • Виртуальное тестирование кабеля (VCT)
    • Диагностика оптического трансивера
    • Green Ethernet
    Функции обеспечения безопасности
    • DHCP Snooping
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection
    • First Hop Security
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Защита от несанкционированных DHCP-серверов
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    • PPPoE Intermediate Agent
      ACL (Списки управления доступом)
      • L2-L3-L4 ACL (Access Control List)
      • Поддержка Time-Based ACL
      • IPv6 ACL
      • ACL на основе:
        • Порта коммутатора
        • Приоритета 802.1p
        • VLAN ID
        • EtherType
        • DSCP
        • Типа протокола
        • Номера порта TCP/UDP
        • Содержимого пакета, определяемого пользователем (User Defined Bytes)
      Основные функции качества обслуживания (QoS) и ограничения скорости
      • Статистика QoS
      • Ограничение скорости на портах (shaping, policing)
      • Поддержка класса обслуживания IEEE 802.1p
      • Защита от широковещательного «шторма»
      • Управление полосой пропускания
      • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
      • Три цвета маркировки
      • Назначение меток CoS/DSCP на основании ACL
      • Назначение VLAN на основании ACL
      • Настройки приоритета 802.1p для VLAN управления
      • Перемаркировка DSCP to COS, COS to DSCP
      • Назначение меток 802.1р, DSCP для протокола IGMP
      ОАМ/CFM
      • IEEE 802.3ah Ethernet Link OAM
      • Dying Gasp
      • IEEE 802.1ag Connectivity Fault Management (CFM)
      • IEEE 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных связей)

      Основные функции управления
      • Загрузка и выгрузка конфигурационного файла по TFTP
      • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
      • Протокол SNMP
      • Интерфейс командной строки (CLI)
      • Web-интерфейс
      • Syslog
      • SNTP (Simple Network Time Protocol)
      • Traceroute
      • LLDP (802.1ab) + LLDP MED
      • Управление доступом к коммутатору – уровни привилегий для пользователей
      • Блокировка интерфейса управления
      • Локальная аутентификация
      • Фильтрация IP-адресов для SNMP
      • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
      • Сервер SSH
      • Удаленный запуск команд посредством SSH
      • Поддержка SSL
      • Поддержка макрокоманд
      • Журналирование вводимых команд
      • Системный журнал
      • Автоматическая настройка DHCP
      • DHCP Relay (Option 82)
      • DHCP Option 12
      • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
      • Добавление тега PPPoE Circuit-ID
      • Flash File System
      • Команды отладки
      • Механизм ограничения трафика в сторону CPU
      • Шифрование пароля
      • Восстановление пароля
      • Ping (поддержка IPv4/IPv6)
      • Сервер FTP2
      • Сервер DNS (Resolver)
      Функции мониторинга
      • Статистика интерфейсов
      • Удаленный мониторинг RMON/SMON
      • Мониторинг загрузки CPU по задачам и по типу трафика
      • Мониторинг температуры
      • Мониторинг TCAM
      • Мониторинг загрузки оперативной памяти (RAM)
      Стандарты MIB/IETF
      • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
      • RFC 1212 Concise MIB Definitions
      • RFC 1213 MIB II
      • RFC 1215 MIB Traps Convention
      • RFC 1493, 4188 Bridge MIB
      • RFC 1157, 2571-2576 SNMP MIB
      • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
      • RFC 271,1757, 2819 RMON MIB
      • RFC 2465 IPv6 MIB
      • RFC 2466 ICMPv6 MIB
      • RFC 2737 Entity MIB
      • RFC 4293 IPv6 SNMP Mgmt Interface MIB
      • Private MIB
      • RFC 3289 DIFFSERV MIB
      • RFC 2021 RMONv2 MIB
      • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
      • RFC 2668 802.3 MAU MIB
      • RFC 2674, 4363 802.1p MIB
      • RFC 2233, 2863 IF MIB
      • RFC 2618 RADIUS Authentication Client MIB
      • RFC 4022 MIB для TCP
      • RFC 4113 MIB для UDP
      • RFC 3298 MIB для Diffserv
      • RFC 2620 RADIUS Accounting Client MIB
      • RFC 2925 Ping & Traceroute MIB
      • RFC 768 UDP
      • RFC 791 IP
      • RFC 792 ICMPv4
      • RFC 2463, 4443 ICMPv6
      • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
      • RFC 793 TCP
      • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
      • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
      • RFC 2571, 2572, 2573, 2574 SNMP
      • RFC 826 ARP
      Физические параметры и параметры окружающей среды
      • Макс. потребляемая мощность - Не более 55 Вт
      • Питание:
        • Сеть переменного тока : 220V +-20%, 50 Гц;
        • Сеть постоянного тока: 36-72V
      • Варианты питания:
        • Один источник питания постоянного или переменного тока
        • Два источника постоянного или переменного тока с возможностью горячей замены
      • Рабочая температура окружающей среды - От -10 до +450С
      • Температура хранения - от -50 до +700С
      • Рабочая влажность - Не более 80%
      • Охлаждение - Front-to-Back, 4 вентилятора
      • Исполнение 19”, 1U
      • Размеры (ШхГхВ), мм: 440х316х44
      • Вес - 4 кг

      Физические характеристики:




      MES3348

      MES3348F

      Макс. потребляемая мощность

      не более 45 Вт

      не более 89 Вт







      Питание



      100–240 В AC, 60/50 Гц

      36–72 В DC

      Варианты питания:

      один источник питания постоянного или переменного тока

      два источника постоянного или переменного тока с возможностью горячей замены

      Рабочая температура окружающей среды

      от -10 до +450 С

      Температура хранения

      от -50 до +700 С

      Рабочая влажность

      не более 80%

      Охлаждение

      Front-to-Back, 2 вентилятора                                  Front-to-Back, 4 вентилятора

      Исполнение

      19”, 1U

      Габариты (ШxВxГ)

      440х44x316 мм

      Масса

      3,95 кг

      4 кг


          1Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
          2Не поддерживается в текущей версии ПО 4.0.13.3
          3Поддержка протокола BGP предоставляется по лицензии

          Производитель
          Eltex

          Компания «Новые сети» доставит ваш заказ в любую точку России

          Доставка осуществляется транспортной компанией ("Деловые линии", "Курьер Сервис Экспресс" , "Достависта") «от двери до двери». Стоимость доставки рассчитывается менеджером при оформлении заказа.

          Перед отгрузкой, весь товар проходит обязательную предпродажную проверку.

          Мы гарантируем что товар заказанный у нас, будет работать в полном его соответствии.

          Доставка по Москве и МО

          При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

          • Доставка транспортной компанией "от двери до двери".
          • Доставка экспедитором.
          • Самовывоз со склада по адресу: г. Москва, ул. Антонова-Овсеенко, д. 15, стр. 2.

          Доставка по Новосибирску

          При согласовании заказа с менеджером, вы можете выбрать удобный для вас способ получения товара:

          • Доставка транспортной компанией "от двери до двери".
          • Доставка экспедитором.
          • Самовывоз со склада по адресу: г. Новосибирск, Красный проспект, 86/2, офис 108.

          Положение о гарантийном обслуживании

          1. Продавец гарантирует отсутствие производственных дефектов и неисправностей Оборудования и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.

          2. Гарантийный период исчисляется c момента приобретения устройства и составляет:

            • 1 год;
            • 3 года (расширенная гарантия на товары под торговой маркой NEWNETS;
            • 1 месяц (для б/у оборудования)

          3. В течение гарантийного срока Продавец обязуется бесплатно устранить дефекты оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Продавца. Устройство, предоставляемое для замены, может быть как новым, так и восстановленным, но в любом случае Продавец гарантирует, что его характеристики будут не хуже, чем у заменяемого устройства.

          4. Выполнение Продавцом гарантийных обязательств по ремонту вышедшего из строя оборудования влечет за собой увеличение гарантийного срока на время ремонта оборудования.

          5. Условия гарантии не предусматривают чистку и профилактику оборудования силами и за счет Продавца.

          6. Продавец не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:

            • несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;

            • неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;

            • механических воздействий;

            • действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.)



          Дополнительные положения

          1. Продавец не несет ответственности за совместимость Программного Обеспечения с любыми аппаратными или программными средствами, поставляемыми другими производителями, если иное не оговорено в прилагаемой Документации.

          2. Продавец не несет ответственности за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по инсталляции, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.

          3. Продавец не несет ответственности по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации.



          Порядок действий при передаче неисправного оборудования в ремонт

          1. В случае гарантийного ремонта/замены заполняется дефектная ведомость с подробным описанием неисправности и прикладывается к неисправному оборудованию. Доставка оборудования для гарантийного ремонта осуществляется за счет Заказчика. Обратная пересылка — за счет Продавца.

          2. В не гарантийном случае доставка оборудования производится за счет Заказчика.

          3. Если срок хранения готового оборудования превысил 365 дней со дня уведомления Заказчика, Сервисный центр имеет право утилизировать изделие как невостребованное без компенсации его стоимости Заказчику.

          Задать вопрос
