Для оборудования с поддержкой 40/100G интерфейсов существует группа стандартов IEEE 802.3
PHY | 40-гигабитный Ethernet | 100-гигабитный Ethernet |
По медному кабелю | ||
100 м по MMF | ||
2 км по SMF | 40GBASE-FR | 100GBASE-FR1 |
10 км по SMF | ||
40 км по SMF | ||
80 км по SMF |
100Gb/s QSFP28 ER4 оптические трансиверы, например, NS-QSFP28-100G-ER4 могут обеспечить передачу сигнала на:
- 30 км 652 SMF без FEC и
- 40 км G.652 SMF с FEC
100Gb/s QSFP28 LR4 оптические трансиверы, например, NS-QSFP28-100G-LR4 могут обеспечить передачу сигнала на:
- 10 км 652 SMF
Рабочие длины волн 1295.56, 1300.05, 1304.58, 1309.14 nm.
Для усиления сигнала в этом диапазоне не может использоваться EDFA усилители
Необходимо использовать полупроводниковые усилители SOA
Схемы применения полупроводниковых усилителей SOA:
1. QSFP28 100G LR4 + SOA для линии больше 10 км

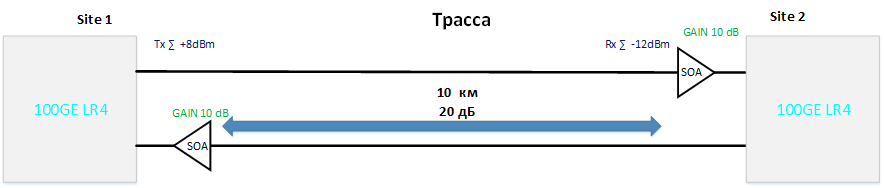

2. QSFP28 100G LR4 + SOA для линии с большим затуханием

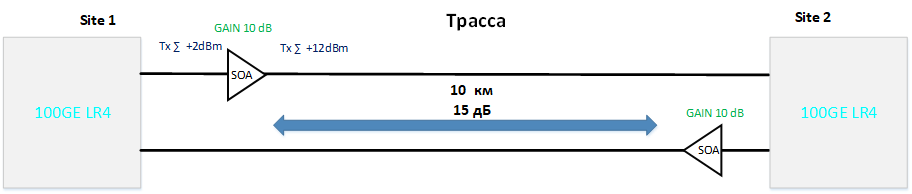

3. QSFP28 100G LR4/ER4 + SOA в качестве BOOSTER
- Высокая чувствительность (до -20 дБм)•Высокий уровень на передаче (до +12 дБм)
- Низкая стоимость
- Можно установить на передачу в качестве предусилителя, для QSFP28 c низким уровнем сигнала на выходе
- Использование для «плохих» линии с высоким затуханием
- Подключение QSFP28 LR4 на линиях более 10 км
- Подключение QSFP28 ER4 на линиях более 40 км
Технические характеристики полупроводникового усилителя:
Наименование | Значение |
Working wavelength range | 1280nm ~ 1330nm |
Input power range (total power) | -17dBm ~ -4dBm (-20dBm*) |
Output power range (total power) | 2dBm ~ 10dBm |
Gain | ≥14dB |
Gain flatness | ≤2dB |
Noise figure | ≤7.5 dB |
Polarization dependent gain | ≤2dB |
Working temperature range | -10℃~60℃ |
Working humidity range | 5%~95% no condensation |
Storage temperature | -40℃~85℃ |
Optical interface | LC/UPC |
Power supply | AC: 90 ~ 260V or DC: -36 ~ -72 V (1+1 power input backup) |
Heat dissipation | Fan cooling |
MTBF | ＞100000 hours |
