Описание

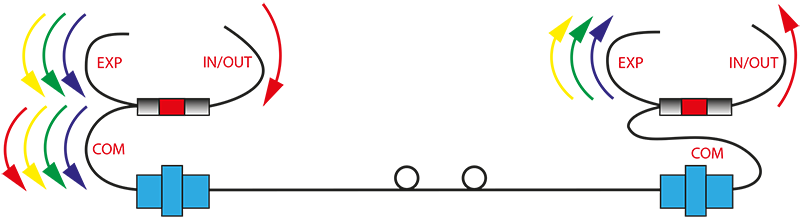

CWDM – технология грубого спектрального уплотнения, основывается на объединении нескольких оптических каналов, с помощью оптических мультиплексоров (MUX), работающих на разных длинах волн, в один.
На приёмной стороне производится обратная операция – демультиплексирование, осуществляемая с применением оптических демультиплексоров.

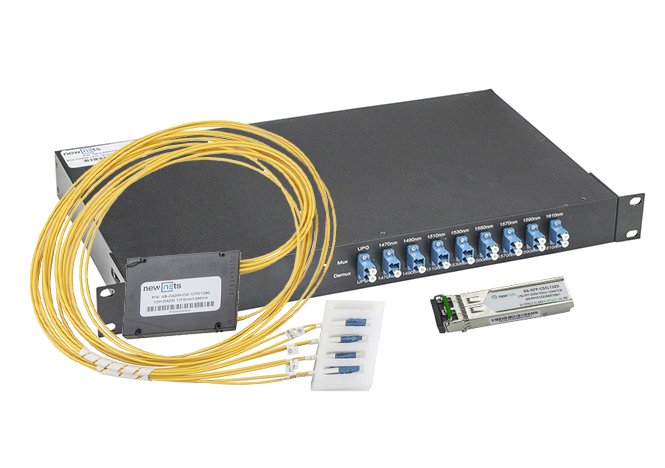

Основными элементами систем спектрального уплотнения являются:
На приёмной стороне производится обратная операция – демультиплексирование, осуществляемая с применением оптических демультиплексоров.
Основными элементами систем спектрального уплотнения являются:
- СWDM Мультиплексоры/демультиплексоры (MUX/DEMUX) — позволяют объединять и разделять оптические сигналы
- CWDM OADM модули — мультиплексоры ввода/вывода — позволяют выделить и добавить в волокно сигнал на определенной длине волны
- CWDM SFP трансиверы — передают и принимают сигнал на определенной длине волны

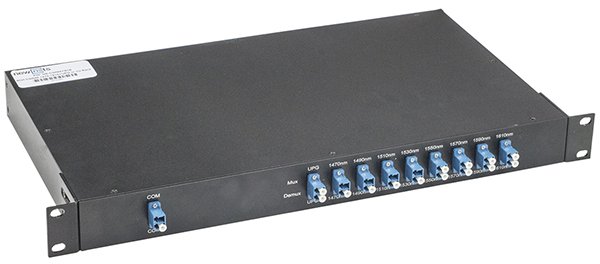

CWDM MUX/DEMUX (Мультиплексор/демультиплексор)
| Артикул | Длина волны, nm | Тип портов | Тип корпуса | Описание |
| 2 канала | ||||
| NS-CWDM-MUX-C2-31/37 | 1310, 1330, 1350, 1370 | Add:LC/UPC COM:SC/UPC EXP:SC/UPC | ABS Box | Оптический мультиплексор CWDM 1x4 длины волн 1310-1370nm, (LC/UPC), COM+EXP (SC/UPC), ABS Box |
| NS-CWDM-MUX-C2-51/57 | 1510, 1530, 1550, 1570 | Add:LC/UPC COM:SC/UPC | Оптический мультиплексор CWDM 1x4 длины волн 1510-1570nm, (LC/UPC), COM(SC/UPC), ABS Box | |
| NS-CWDM-MUX-C2-39/45-R | 1390, 1410, 1430, 1450 | Add:LC/UPC COM:SC/UPC EXP:SC/UPC | Rack | Оптический мультиплексор CWDM 1x4 длины волн 1390-1450nm, (LC/UPC), COM+EXP (SC/UPC), Rack |
| NS-CWDM-MUX-C2-47/53-R | 1470, 1490, 1510, 1530 | Оптический мультиплексор CWDM 1x4 длины волн 1470-1530nm, (LC/UPC), COM+EXP (SC/UPC), Rack | ||
| NS-CWDM-MUX-C2-55/61+EXP | 1550, 1570, 1590, 1610 | Оптический мультиплексор CWDM 1x4 длины волн 1550-1610nm, (LC/UPC), COM+EXP (SC/UPC), Rack | ||
| 4 канала | ||||
| NS-CWDM-MUX-C4-27/57-1/2R | 1270, 1290, 1310, 1330, 1510, 1530, 1550, 1570 | Add:LC/UPC COM:SC/UPC | 1/2 Rack | Оптический мультиплексор CWDM 1x8 длины волн 1270-1330/1510-1570nm, (LC/UPC), COM (SC/UPC), |
| NS-CWDM-MUX-C4-31/45+EXP | 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 | Add:LC/UPC COM:SC/UPC EXP:SC/UPC | ABS Box | Оптический мультиплексор CWDM 1x8 длины волн 1310-1450nm, (LC/UPC), COM+EXP (SC/UPC), ABS Box |
| NS-CWDM-MUX-C4-31/45-LC | Add:LC/UPC COM:LC/UPC | ABS Box | Оптический мультиплексор CWDM 1x8 длины волн 1310-1450nm, (LC/UPC), COM (LC/UPC), ABS Box | |
| NS-CWDM-MUX-C4-31/45-1/2R | Add:LC/UPC COM:SC/UPC | 1/2 Rack | Оптический мультиплексор CWDM 1x8 длины волн 1310-1450nm, (LC/UPC), COM (SC/UPC), 1/2 Rack | |
| NS-CWDM-MUX-C4-31/45-R | Add:LC/UPC COM:SC/UPC | Rack | Оптический мультиплексор CWDM 1x8 длины волн 1310-1450nm, (LC/UPC), COM (SC/UPC), Rack | |
| NS-CWDM-MUX-C4-47/61+EXP | 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 | Add:LC/UPC COM:SC/UPC EXP:SC/UPC | ABS Box | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (LC/UPC), COM+EXP (SC/UPC), ABS Box |
| NS-CWDM-MUX-C4-47/61+UPG | Add:LC/UPC COM:LC/UPC EXP:LC/UPC | Rack | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (LC/UPC), COM+UPG (LC/UPC) DUPLEX, Rack | |
| NS-CWDM-MUX-C4-47/61-SC | Add:LC/UPC COM:SC/UPC | ABS Box | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (LC/UPC), COM (SC/UPC), ABS Box | |
| NS-CWDM-MUX-C4-47/61-LC | Add:LC/UPC COM:LC/UPC | ABS Box | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (SC/UPC), COM (LC/UPC), ABS Box | |
| NS-CWDM-MUX-C4-47/61-1/2R | 1/2 Rack | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (LC/UPC), COM (LC/UPC) 1/2 Rack | ||
| NS-CWDM-MUX-C4-47/61-R | Rack | Оптический мультиплексор CWDM 1x8 длины волн 1470-1610nm, (LC/UPC), COM (LC/UPC) Rack | ||
| 8 каналов | ||||
| NS-CWDM-MUX-C8- 31/61-LC | 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 | Add:LC/UPC COM:SC/UPC | ABS Box | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (LC/UPC), COM (SC/UPC), ABS Box |
| MUX-C8-31/61-SC | Add:LC/UPC COM:LC/UPC | ABS Box | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (SC/UPC), COM (LC/UPC) | |
| NS-CWDM-MUX-C8-31/61-1/2R | Add:LC/UPC COM:SC/UPC | 1/2 Rack | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (LC/UPC), COM (SC/UPC), 1/2 Rack | |
| NS-CWDM-MUX-C8-31/61-1/3R | 1/3 Rack | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (LC/UPC), COM (SC/UPC), 1/3 Rack | ||
| NS-CWDM-MUX-C8-31/61-R | Rack | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, (LC/UPC), COM (SC/UPC), Rack | ||
| NS-CWDM-MUX-C8-31/61-3LGX | Оптический мультиплексор CWDM 1x16 длины волн 1310-1610nm, 1U/3LGX | |||
| 9 каналов | ||||
| NS-CWDM-MUX-C9-27/61 | 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 | Add: LC/UPC COM: SC/UPC | ABS Box | Оптический мультиплексорCWDM 1x18 длины волн 1270-1610nm, (LC/UPC), COM (SC/UPC), ABSBox |
Дополнительное оборудование
| Шасси 1/2U | Шасси 1/2U-слота для установки в 1U |
| Шасси 1/3U | Шасси 1/3U-слота для установки в 1U |
| Шасси 1U | Шасси для установки в 1U |
Возможность изготовления CWDM мультиплексоров по индивидуальному заказу.

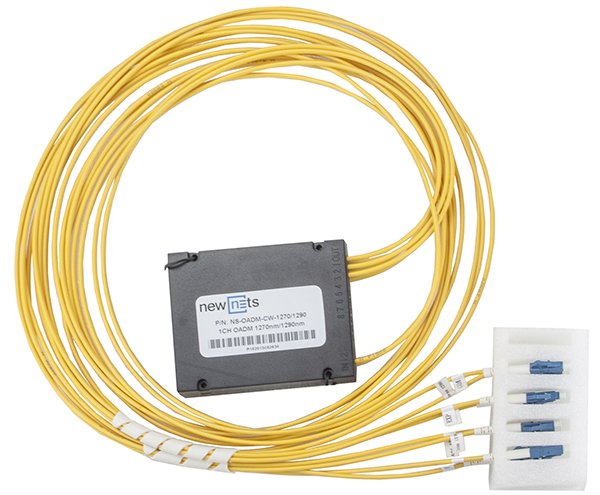

CWDM OADM (Мультиплексор ввода вывода)
Одноканальный OADM модуль имеет возможность ввода/вывода сигнала 2х несущих (1 канал) из общего тракта.

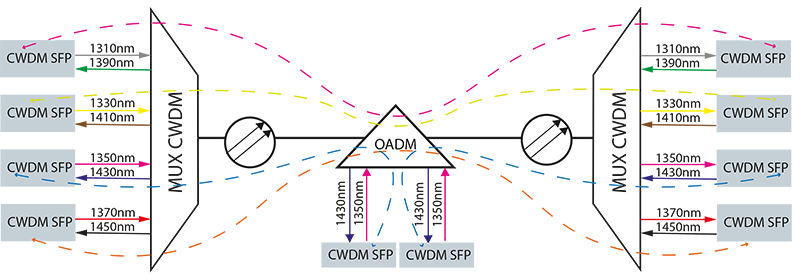

Схема применения одноканальных OADM
Двухканальный OADM модуль имеет возможность ввода/вывода сигнала 2х несущих (1 канал) из входного тракта (COM) и ввода/вывода этих же несущих на выходной порт (EXP).

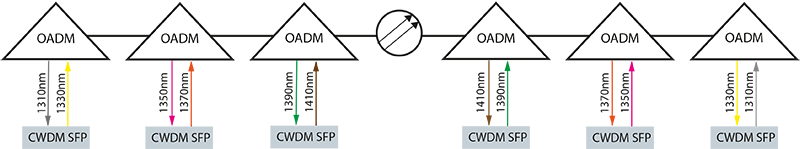

Схема применения 2-х канальных OADM
| Артикул | Длина волны, nm | Тип портов | Тип корпуса | Описание |
| 1 канал | ||||
| NS-OADM-CW-1СH 1270/1290 | 1270/1290 | LC/UPC | ABS Box | Модуль Add/Drop 1CH CWDM 1G/10G 1270/1290, ABS Box |
| NS-OADM-CW-1СH 1310/1330 | 1310/1330 | Модуль Add/Drop 1CH CWDM 1G/10G 1310/1330, ABS Box | ||
| NS-OADM-CW-1СH 1310/1470 | 1310/1470 | Модуль Add/Drop 1CH CWDM 1G/10G 1310/1470, ABS Box | ||
| NS-OADM-CW-1СH 1330/1410 | 1330/1410 | Модуль Add/Drop 1CH CWDM 1G/10G 1330/1410, ABS Box | ||
| NS-OADM-CW-1СH 1330/1450 | 1330/1450 | Модуль Add/Drop 1CH CWDM 1G/10G 1330/1450, ABS Box | ||
| NS-OADM-CW-1СH 1330/1490 | 1330/1490 | Модуль Add/Drop 1CH CWDM 1G/10G 1330/1490, ABS Box | ||
| NS-OADM-CW-1СH 1350/1470 | 1350/1470 | Модуль Add/Drop 1CH CWDM 1G/10G 1350/1470, ABS Box | ||
| NS-OADM-CW-1СH 1350/1510 | 1350/1510 | Модуль Add/Drop 1CH CWDM 1G/10G 1350/1510, ABS Box | ||
| NS-OADM-CW-1СH 1370/1490 | 1370/1490 | Модуль Add/Drop 1CH CWDM 1G/10G 1370/1490, ABS Box | ||
| NS-OADM-CW-1СH 1370/1530 | 1370/1530 | Модуль Add/Drop 1CH CWDM 1G/10G 1370/1530, ABS Box | ||
| NS-OADM-CW-1СH 1390/1410 | 1390/1410 | Модуль Add/Drop 1CH CWDM 1G/10G 1390/1410, ABS Box | ||
| NS-OADM-CW-1СH 1390/1510 | 1390/1510 | Модуль Add/Drop 1CH CWDM 1G/10G 1390/1510, ABS Box | ||
| NS-OADM-CW-1СH 1390/1550 | 1390/1550 | Модуль Add/Drop 1CH CWDM 1G/10G 1390/1550, ABS Box | ||
| NS-OADM-CW-1СH 1410/1530 | 1410/1530 | Модуль Add/Drop 1CH CWDM 1G/10G 1410/1530, ABS Box | ||
| NS-OADM-CW-1СH 1410/1570 | 1410/1570 | Модуль Add/Drop 1CH CWDM 1G/10G 1410/1570, ABS Box | ||
| NS-OADM-CW-1СH 1430/1550 | 1430/1550 | Модуль Add/Drop 1CH CWDM 1G/10G 1430/1550, ABS Box | ||
| NS-OADM-CW-1СH 1430/1590 | 1430/1590 | Модуль Add/Drop 1CH CWDM 1G/10G 1430/1590, ABS Box | ||
| NS-OADM-CW-1СH 1450/1610 | 1450/1610 | Модуль Add/Drop 1CH CWDM 1G/10G 1450/1610, ABS Box | ||
| NS-OADM-CW-1СH 1470/1550 | 1470/1550 | Модуль Add/Drop 1CH CWDM 1G/10G 1470/1550, ABS Box | ||
| NS-OADM-CW-1СH 1470/1610 | 1470/1610 | Модуль Add/Drop 1CH CWDM 1G/10G 1470/1610, ABS Box | ||
| NS-OADM-CW-1СH 1490/1590 | 1490/1590 | Модуль Add/Drop 1CH CWDM 1G/10G 1490/1590, ABS Box | ||
| NS-OADM-CW-1СH 1530/1550 | 1530/1550 | Модуль Add/Drop 1CH CWDM 1G/10G 1530/1550, ABS Box | ||
| 2 канала | ||||
| NS-OADM-CW-2СH 1310/1330 | 1310/1330 | LC/UPC | ABS Box | Модуль Add/Drop 2CH CWDM 1G/10G 1310/1330, ABS Box |
| NS-OADM-CW-2СH 1310/1470 | 1310/1470 | Модуль Add/Drop 2CH CWDM 1G/10G 1310/1470, ABS Box | ||
| NS-OADM-CW-2СH 1330/1410 | 1330/1410 | Модуль Add/Drop 2CH CWDM 1G/10G 1330/1410, ABS Box | ||
| NS-OADM-CW-2СH 1330/1490 | 1330/1490 | Модуль Add/Drop 2CH CWDM 1G/10G 1330/1490, ABS Box | ||
| NS-OADM-CW-2СH 1350/1430 | 1350/1430 | Модуль Add/Drop 2CH CWDM 1G/10G 1350/1430, ABS Box | ||
| NS-OADM-CW-2СH 1350/1510 | 1350/1510 | Модуль Add/Drop 2CH CWDM 1G/10G 1350/1510, ABS Box | ||
| NS-OADM-CW-2СH 1370/1450 | 1370/1450 | Модуль Add/Drop 2CH CWDM 1G/10G 1370/1450, ABS Box | ||
| NS-OADM-CW-2СH 1370/1530 | 1370/1530 | Модуль Add/Drop 2CH CWDM 1G/10G 1370/1530, ABS Box | ||
| NS-OADM-CW-2СH 1390/1550 | 1390/1550 | Модуль Add/Drop 2CH CWDM 1G/10G 1390/1550, ABS Box | ||
| NS-OADM-CW-2СH 1410/1570 | 1410/1570 | Модуль Add/Drop 2CH CWDM 1G/10G 1410/1570, ABS Box | ||
| NS-OADM-CW-2СH 1430/1590 | 1430/1590 | Модуль Add/Drop 2CH CWDM 1G/10G 1430/1590, ABS Box | ||
| NS-OADM-CW-2СH 1450/1610 | 1450/1610 | Модуль Add/Drop 2CH CWDM 1G/10G 1450/1610, ABS Box | ||
| NS-OADM-CW-2СH 1470/1550 | 1470/1550 | Модуль Add/Drop 2CH CWDM 1G/10G 1470/1550, ABS Box | ||
| NS-OADM-CW-2СH 1470/1610 | 1470/1610 | Модуль Add/Drop 2CH CWDM 1G/10G 1470/1610, ABS Box | ||
| NS-OADM-CW-2СH 1470/1610R | Rack | Модуль Add/Drop 2CH CWDM 1G/10G 1470/1610, Rack | ||
| NS-OADM-CW-2СH 1510/1570 | 1510/1570 | ABS Box | Модуль Add/Drop 2CH CWDM 1G/10G 1510/1570, ABS Box | |
| NS-OADM-CW-2СH 1510/1570R | Rack | Модуль Add/Drop 2CH CWDM 1G/10G 1510/1570, Rack | ||
| NS-OADM-CW-2СH 1530/1550 | 1530/1550 | ABS Box | Модуль Add/Drop 2CH CWDM 1G/10G 1530/1550, ABS Box | |
| NS-OADM-CW-2СH 1530/1550R | Rack | Модуль Add/Drop 2CH CWDM 1G/10G 1530/1550, Rack | ||
Возможность изготовления OADM мультиплексоров по индивидуальному заказу.

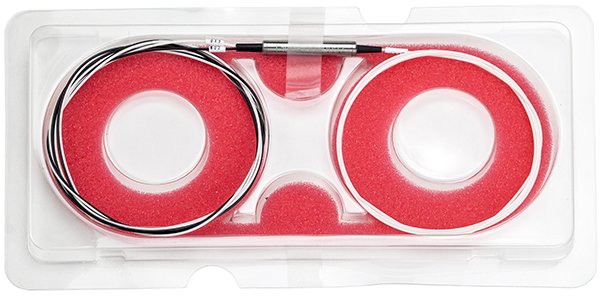

CWDM Фильтры
Оптический фильтр CWDM служит для изготовления CWDM-мультиплексора/демультиплексораMUX/DMUX и CWDM-мультиплексора ввода/вывода OADM.
Это пассивный оптический элемент для объединения или разделения оптических сигналов с разными длинами волн в составе CWDM-систем уплотнения.
Технология производства: тонкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.
TFF-фильтр можно рассмотреть, как базовое 3-х портовое устройство:- входной порт
- порт ввода/вывода
- транзитный порт
Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.
| Артикул | Вводимый канал | Тип портов | Тип корпуса | Описание |
| NS-FCXX | XX: 31, 33, 35, 37, 39, 41, 43 , 45, 49, 51, 53, 55, 57, 59, 61 | Неоконцованный | Бескорпусный | CWDM фильтр 1XX0nm, гильза, оболочка 0.9mm, 1m |
Модуль оптического уплотнения FWDM
Оптический пассивный мультиплексор FWDM используется в оптических сетях с использованием технологии спектрального уплотнения(WDM).
Устройство FWDM функционально предназначено для объединения или ответвления определенных длин волн с общего потока оптического сигнала (пример: ответвление длины волны 1550нм с отражением – 1310 и 1490нм) при построении PON сети совместно с передачей сигнала CATV.
| Артикул | Вводимый канал | Тип портов | Тип корпуса | Описание |
| NS-FWDM | 1550 нм | COM-SC/APC 1550-SC/APC 1310/1490-SC/UPC | бескорпусный | Сумматор FWDM 1550TX/1490&1310RX, 1550-SC/APC, COM-SC/APC, 1310/1490-SC/UPC |
