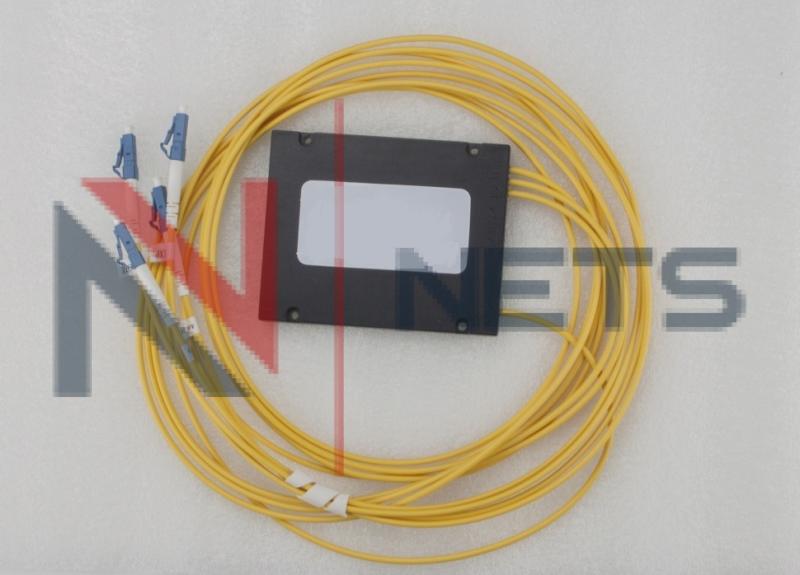

Модуль Add/Drop 1CH CWDM 1G/10G 1310/1330, ABS Box
Модуль Add/Drop 1CH CWDM
Описание
Мультиплексор ввода/вывода CWDM OADM предназначен для организации вывода сигнала из оптической линии на заданной длине волны в системе CWDM. Данные устройства называют модулями ввода/вывода — CWDM OADM (Optical Add Drop Multiplexor). OADM-модуль извлекает необходимый сигнал, все остальное излучение пропускает без изменений. OADM-модули являются пассивными устройствами.
Принципиальное отличие имеют односторонние и двусторонние OADM-модули. Односторонние позволяют извлекать и добавлять сигнал в линию в направлении одного мультиплексора, двусторонние позволяют организовать связь с двумя мультиплексорами.
OADM-модуль может выводить из линии от 2 до 8 каналов. В последнем случае OADM ведет себя как обычный CWDM-мультиплексор.
Особенности
- Высокая степень изоляции
- Компактный дизайн
- Good channel-to-channel uniformity
- Рабочий диапазон длин волн : From 1260nm to 1620nm
- Рабочий температурный диапазон: From -40℃ to 85℃
- Высокая надежность и стабильность
Применение
- CWDM System
- PON Networks
- CATV Links
Характеристики
|
Parameters |
1CH |
2CH |
3CH |
4CH |
||
|
Center Wavelength (nm) |
ITU, ITU+1 |
|||||
|
Passband (nm) |
ITU±6.5 |
|||||
|
Operating Wavelength (nm) |
1460~1620 or 1260~1620 |
|||||
|
Channel Space (nm) |
20 |
|||||
|
Fiber Type |
SMF-28e or customer specified |
|||||
|
IL(dB) （P/A Grade） |
Add&Drop Channel |
0.5/0.6 |
0.7/1.0 |
1.4/1.7 |
2.0/2.5 |
|
|
Express Channel |
0.6/0.8 |
1.2/1.4 |
1.8/2.0 |
3.6/3.8 |
||
|
Isolation(dB) |
Add&Drop Adjacent Channel |
30 |
||||
|
Add&Drop Non-Adjacent Channel |
50 |
|||||
|
Express Channel |
25 |
|||||
|
Ripple(dB) |
0.3 |
0.3 |
0.4 |
0.5 |
||
|
PDL(dB) |
0.1 |
|||||
|
PMD(ps) |
0.1 |
|||||
|
RL(dB) |
45 |
|||||
|
Directivity(dB) |
50 |
|||||
|
Maximum Optical Power (mw) |
500 |
|||||
|
Operating Temperature (℃) |
-40~85 |
|||||
|
Storage Temperature (℃) |
-40~85 |
|||||
