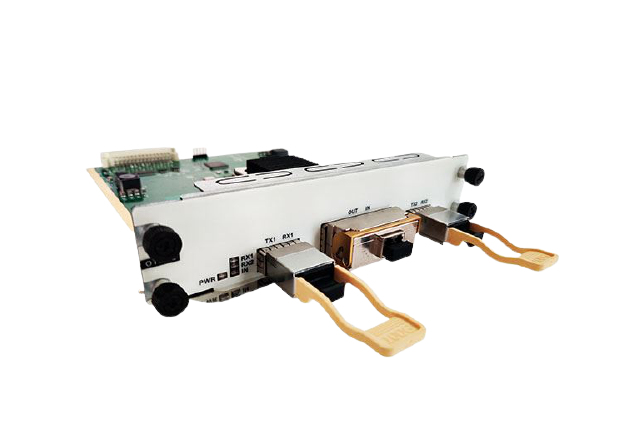

Официальный партнер EltexКарта OTMT2 Muxponder 2*100Gbit/s QSFP28 в 200Gbit/s CFP2 DWDM: C-band 50GHz 96 wave tunable
Карта OTMT2 Muxponder 2*100Gbit/s QSFP28 в 200Gbit/s CFP2 DWDM предназначена для мультиплексирования двух клиентских сигналов 100G в один линейный сигнал 200G DWDM для передачи по магистральным оптическим линиям. Модуль обеспечивает двунаправленное преобразование 2×100G ↔ 200G с использованием когерентной модуляции DP-8QAM или DP-16QAM, что позволяет передавать данные на расстояния до 800 км без электрической регенерации.
На клиентской стороне карта имеет два порта QSFP28 для подключения 100GE или OTU4 интерфейсов, а на линейной стороне установлен один разъём CFP2 для когерентного DWDM-модуля CFP2-DCO с настройкой на любой из 96 каналов C-диапазона с шагом 50 GHz. Карта поддерживает функции OEO 3R-регенерации, SDFEC и G.709 FEC для обеспечения высокой помехоустойчивости и качества передачи, занимает 2 слота в шасси и потребляет не более 30 Вт включая оптические модули.
Назначение и особенности
- Мультиплексирование двух клиентских сигналов 100G в один когерентный DWDM-сигнал 200G, занимающий один канал в сетке WDM.
- Использование когерентной модуляции DP-8QAM или DP-16QAM обеспечивает высокую устойчивость к хроматической и поляризационной модовой дисперсии и дальность до 800 км без регенерации.
- Настраиваемость на все 96 каналов C-диапазона 50 GHz позволяет гибко планировать спектр и упрощает управление запасными модулями.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Карта мукспондера OTMT2 200G (2×100G → 1×200G DWDM) |
| Клиентские интерфейсы | 2 порта QSFP28 (поддержка 100GE, OTU4) |
| Линейный интерфейс | 1 порт CFP2 для когерентных CFP2-DCO модулей |
| Скорость передачи | 2×100 Gbit/s на клиентской стороне, 200 Gbit/s на линейной стороне |
| Модуляция на линии | Когерентная DP-8QAM или DP-16QAM |
| Рабочий диапазон DWDM | C-band, сетка 50 GHz, настройка на все 96 каналов ITU |
| Функции | Мультиплексирование/демультиплексирование 2×100G ↔ 200G, OEO 3R-регенерация, конвертация длины волны |
| FEC | Поддержка SDFEC и G.709 FEC для улучшения OSNR и дальности |
| Дальность передачи | До 800 км без электрической регенерации (в зависимости от параметров линии и модуляции) |
| Форм-фактор | Карта для шасси DWDM/OTN платформы, занимает 2 слота |
| Потребляемая мощность | Не более 30 Вт (включая оптические модули) |
| Рабочая температура | От -5 до +55/+60 °C |
| Мониторинг | Контроль оптической мощности TX/RX, температуры, ошибок, поддержка loopback и shutdown портов |
| MTBF | Более 100000 часов |
| Область применения | Межцентровые DCI-каналы, магистральные и региональные DWDM-сети 200G, агрегация 100G-сервисов |
Рекомендации по применению
Карта OTMT2 Muxponder 2×100G → 200G CFP2 DWDM рекомендуется для построения магистральных и DCI-каналов с высокой эффективностью использования спектра, когда требуется объединить два 100G-сервиса и передать их в одном когерентном DWDM-канале 200G. Использование такого мукспондера совместно с пассивными DWDM-мультиплексорами и EDFA-усилителями позволяет гибко масштабировать пропускную способность, экономить занятые каналы WDM-сетки и реализовывать надёжные протяжённые оптические линии с когерентным приёмом и передовыми методами FEC.
