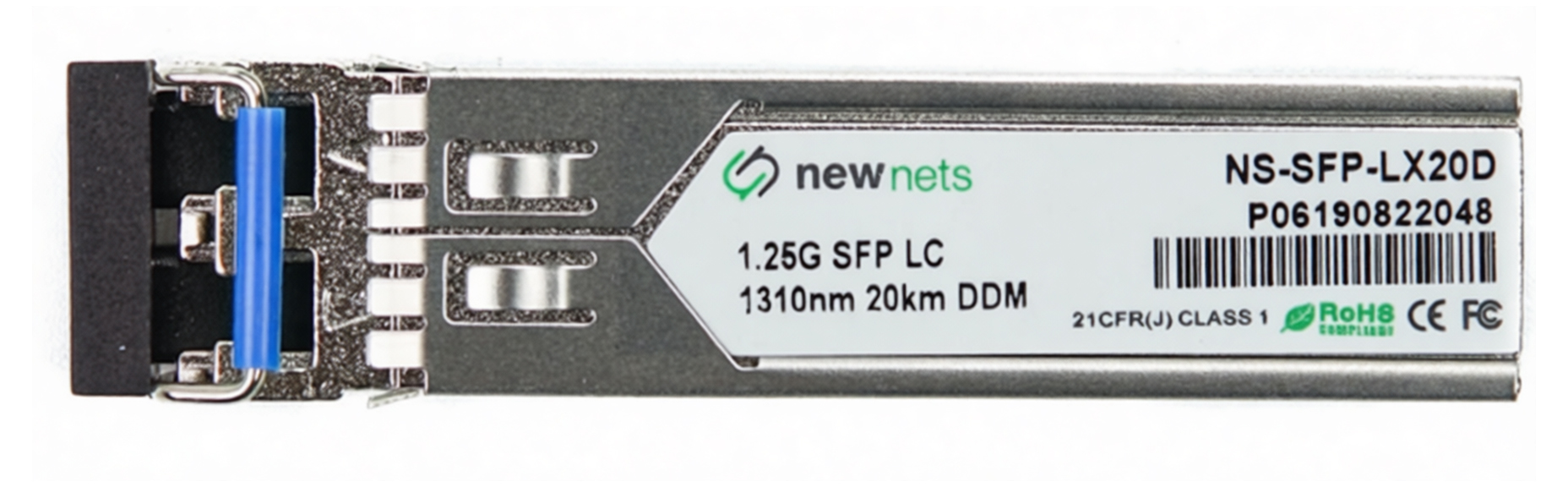

Официальный партнер EltexОптический трансивер NS-SFP-1.25G-LX20D дальность до 20km, длина волны 1310nm, LC, DDM
Цена на сайте не окончательная, уточняйте у менеджера
Описание
SFP-трансиверы — это высокопроизводительные и экономичные модули, поддерживающие скорость передачи данных 1.25 Гбит/с и 1.0625 Гбит/с на дистанции до 20 км по одномодовому волокну (SMF).
Трансивер состоит из трех основных компонентов: лазерного передатчика FP, PIN-фотодиода, интегрированного с транс-импедансным предусилителем (TIA), и блока управления MCU.
Все модули соответствуют требованиям лазерной безопасности Класса I. Приемопередатчики полностью совместимы с соглашением SFP Multi-Source Agreement (MSA) и стандартом SFF-8472.
Особенности
- Поддержка двойной скорости передачи данных: 1.25 Гбит/с / 1.063 Гбит/с
- FP-лазер 1310 нм и PIN-фотоприемник для передачи на расстояние до 20 км
- Совместимость с SFP MSA и SFF-8472 с дуплексным разъемом LC
- Цифровая диагностика (DDM)
- Совместимость со стандартом SONET OC-24-LR-1
- Соответствие директиве RoHS
- Одиночный источник питания +3.3 В
- Варианты рабочего температурного диапазона:
- Стандартный: от 0 до +70°C
- Расширенный: от -20 до +85°C
- Промышленный: от -40 до +85°C
Применение
- Gigabit Ethernet
- Fiber Channel
- Интерфейсы коммутатор-коммутатор (Switch to Switch)
- Приложения с коммутируемой объединительной платой
- Интерфейсы маршрутизатор/сервер
Оптические и электрические характеристики
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Передатчик (Transmitter) | |||||
| Центральная длина волны | λc | 1260 | 1310 | 1360 | нм |
| Ширина спектра (RMS) | ∆λ | - | - | 4 | нм |
| Коэффициент подавления боковых мод | SMSR | 30 | - | - | дБ |
| Средняя выходная мощность | Pout | -9 | - | -3 | дБм |
| Коэффициент экстинкции | ER | 9 | - | - | дБ |
| Время нарастания/спада (20%~80%) | tr/tf | - | - | 0.26 | нс |
| Дифференциальный размах вх. напряжения | Vin | 400 | - | 1800 | мВ |
| Входной дифференциальный импеданс | Zin | 90 | 100 | 110 | Ω |
| Приемник (Receiver) | |||||
| Центральная длина волны | λc | 1260 | - | 1580 | нм |
| Чувствительность приемника | Sen | - | - | -23 | дБм |
| Перегрузка приемника | Psat | 0 | - | - | дБм |
| LOS De-Assert (Снятие аварии) | LOSD | - | - | -24 | дБм |
| LOS Assert (Авария) | LOSA | -35 | - | - | дБм |
| Гистерезис LOS | - | 1 | - | 4 | дБ |
| Дифференциальный размах вых. напряжения | Vout | 400 | 800 | 1800 | мВ |
