Оптический трансивер NS-QSFP+40GBase-ER4 дальность до 40km, LC
Описание модуля QSFP+ 40G
Приёмопередающий модуль NS-QSFP+40GBase-ER4, предназначенный для передачи трафика 40G на расстоянии до 40 км.Разработан в соответствии с 40GBASE-ER4 стандарта IEEE P802.3ba.
Модуль конвертирует 4 входных электрических потоков данных, по 10 Гбит / с каждый, в 4 оптических CWDM канала.
Оптические каналы CWDM мультиплексируются в одно волокно с суммарной емкостью 40 Гбит / с.
На приемной стороне производится обратный процесс - демультиплексирования общего 40G-потока на 4 отдельных оптических каналов CWDM и преобразование их в 4 потока электрических данных по 10G каждый

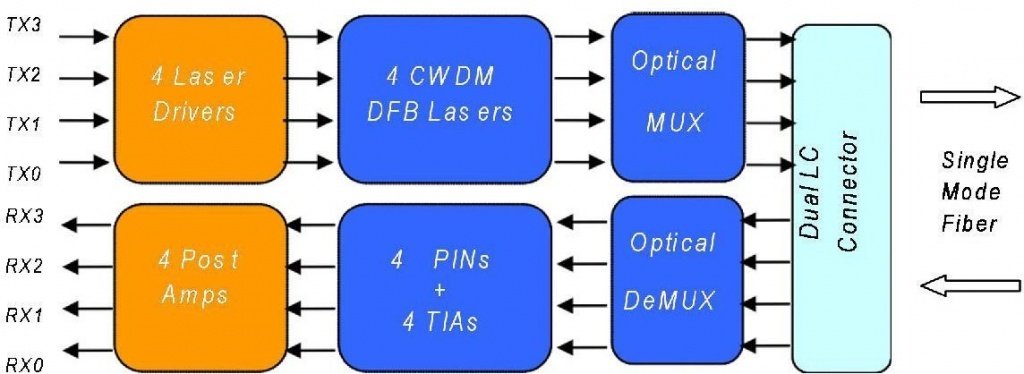

Рисунок 1 Структурная схема трансивера
Центральные длины волн 4-ех каналов CWDM - 1271, 1291, 1311 и 1331 нм из стандартной сетки длин волн CWDM, определенной в ITU-T G.694.2.
Модуль содержит дуплексный разъем LC для оптического интерфейса и 148-контактный разъем для электрического
интерфейса. Чтобы минимизировать хроматическую дисперсию в волокне для этого модуля должно использоваться волокно (SMF).
Особенности
- Совместим с 40G Ethernet IEEE802.3ba и 40GBASE-ER4
- QSFP+ MSA
- Передача до 40km по одномодовому волокну (SMF)
- Совместим с типами передачи данных: QDR/DDR
- Скорость передачи до 11.2Gb/s на один канал
- 4 объединённых CWDM канала
- Диапазон рабочих температур: 0 to 70 ℃
- Потребляемая мощность 3.5W
- LC duplex коннектор
- RoHS
Применение
- 40GBASE-ER4 Ethernet Links
- Infiniband QDR and DDR interconnects
- Client-side 40G Telecom connections
Оптические характеристики
|
Parameter |
Symbol |
Min |
Typical |
Max |
Units |
|
Transmitter |
|||||
|
Side Mode Suppression |
|
|
|
|
dB |
|
Total Average Launch |
|
|
|
|
dBm |
|
Average Launch Power, each Lane |
PAVG |
-2.7 |
|
4.5 |
dBm |
|
Optical Modulation Amplitude |
POMA |
0.3 |
|
5 |
dBm |
|
Difference in Launch Power between any Two |
Ptx,diff |
|
|
4.7 |
dB |
|
Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane |
|
-0.5 |
|
|
dBm |
|
TDP, each Lane |
TDP |
|
|
2.6 |
dB |
|
Extinction Ratio |
ER |
|
|
|
dB |
|
Relative Intensity Noise |
RIN |
|
|
-128 |
dB/Hz |
|
Optical Return Loss Tolerance |
TOL |
|
|
20 |
dB |
|
Transmitter Reflectance |
RT |
|
|
-12 |
dB |
|
Transmitter Eye Mask Definition |
|
{0.25,0.4,0.45,0.25,0.28,0.4} |
|
||
|
Average Launch Power OFF |
Poff |
|
|
-30 |
dBm |
|
Receiver |
|||||
|
Damage Threshold, each Lane |
THd |
3.3 |
|
|
dBm |
|
Total Average Receive Power |
|
|
|
4.5 |
dBm |
|
Average Receive Power, each |
|
-21.2 |
|
-4.5 |
dBm |
|
Receiver Reflectance |
RR\ |
|
|
-26 |
dB |
|
Receive Power (OMA), each Lane |
|
|
|
-4 |
dBm |
|
Receiver Sensitivity (OMA), each |
SEN |
|
|
-19 |
dBm |
|
Stressed Receiver Sensitivity |
|
|
|
-16.8 |
dBm |
|
Difference in Receive Power |
Prx,diff |
|
|
7.5 |
dB |
|
LOS Assert |
LOSA |
TBD |
|
|
dBm |
|
LOS Deassert |
LOSD |
|
|
-23 |
dBm |
|
LOS Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
Receiver Electrical 3 dB upper |
Fc |
|
|
12.3 |
GHz |
