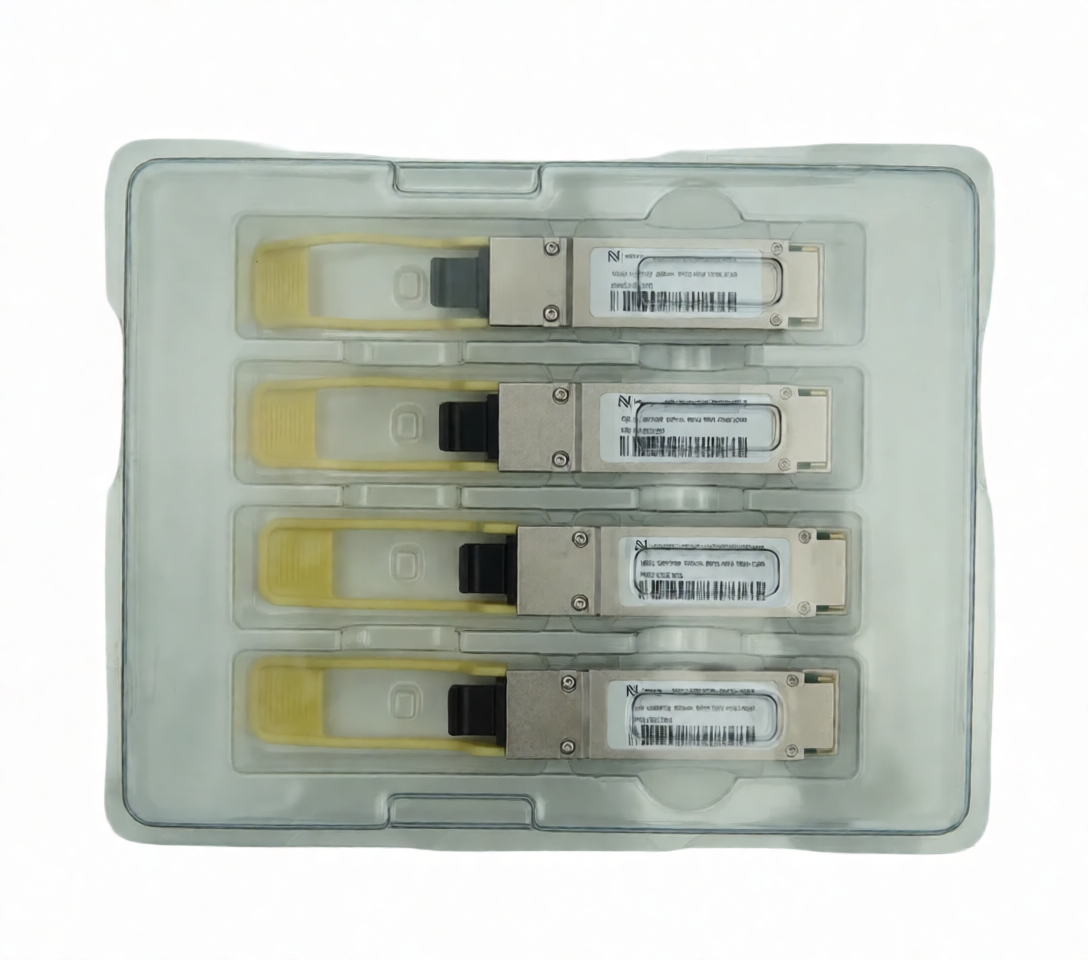

Официальный партнер EltexОптический трансивер NS-QSFP28-100G-SR4 дальность до 100m, MPO
Описание
NS-QSFP28-100G-SR4 представляет собой оптический модуль QSFP28 (Quad Small Form-Factor) со скоростью до 100 Гбит/с. Это обеспечивает повышенную плотность портов и экономию затрат на систему. Полнодуплексный оптический модуль QSFP28 имеет 4 канала передачи и приема, каждый из которых может работать со скоростью до 25 Гбит/с, совокупная скорость каналов передачи данных составляет 100 Гбит/с, передача ведется по многомодовому волокну OM4 до 100 метров.
Модуль передатчика преобразует входные электрические потоки данных в оптические сигналы с помощью управляемой матрицы лазеров с вертикальной излучающей поверхностью (VCSEL). Модуль приемника преобразует входные оптические сигналы через матрицу фотодетекторов в электрические выходные сигналы. Все сигналы данных поддерживают скорость передачи данных до 25 Гбит/с на канал. На рисунке 1 показана функциональная блок-схема этого продукта.

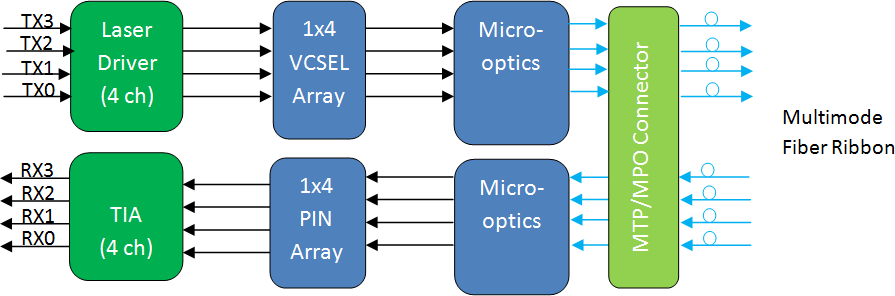

Рисунок 1 - Блок-схема Трансивера NS-QSFP28-100G-SR4
Особенности
- QSFP28 Соответствует MSA
- Соответствует IEEE 802.3bm 100GBASE-SR4
- Четыре полнодуплексных канала
- Поддерживает скорость передачи данных до 103,1 Гбит/с
- Передача по многомодовому волокну OM4 MMF до 100 м
- Рабочая температура: от 0 до 70°C
- Источник питания 3,3 В
- Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
- Максимальная потребляемая мощность 2,5 Вт
- Оптический разъем MTP/MPO
Применение
- Rack to Rack
- Data Center
- Infiniband QDR, DDR and SDR
- 100G Ethernet
Технические характеристики
| Parameter | Symbol | Min | Typical | Max | Units | Notes |
|---|---|---|---|---|---|---|
| Transmitter | ||||||
| Center Wavelength | λC | 840 | 850 | 860 | nm | |
| RMS Spectral Width | ∆λrms | 0.6 | nm | |||
| Average Launch Power, each Lane | PAVG | -8.4 | 2.4 | dBm | ||
| Optical Modulation Amplitude (OMA), each Lane | POMA | -6.4 | 3.0 | dBm | 1 | |
| Launch Power in OMA minus TDEC, each Lane | -7.3 | dBm | ||||
| Transmitter and Dispersion Eye Closure (TDEC), each Lane | 4.3 | dB | ||||
| Extinction Ratio | ER | 2.0 | dB | |||
| Optical Return Loss Tolerance | TOL | 12 | dB | |||
| Average Launch Power OFF Transmitter, each Lane | Poff | -30 | dBm | |||
| Encircled Flux | ≥ 86% at 19 μm ≤ 30% at 4.5 μm |
|||||
| Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} |
{0.3, 0.38, 0.45, 0.35, 0.41, 0.5} |
2 | ||||
| Receiver | ||||||
| Center Wavelength | λC | 840 | 850 | 860 | nm | |
| Damage Threshold, each Lane | THd | 3.4 | dBm | 3 | ||
| Average Receive Power, each Lane | -10.3 | 2.4 | dBm | |||
| Receive Power (OMA), each Lane | 3.0 | dBm | ||||
| Receiver Sensitivity (OMA), each Lane | SEN | -9.2 | dBm | for BER = 5x10⁻⁵ | ||
| Stressed Receiver Sensitivity (OMA), each Lane | -5.2 | dBm | 4 | |||
| Receiver Reflectance | RR | -12 | dB | |||
| LOS Assert | LOSA | -30 | dBm | |||
| LOS Deassert | LOSD | -12 | dBm | |||
| OS Hysteresis | LOSH | 0.5 | dB | |||
