Каталог WDM оборудования

Содержание:

• Циркуляторы
• Сумматоры
• CWDM
• CWDM MUX/DEMUX (МУЛЬТИПЛЕКСОР/ДЕМУЛЬТИПЛЕКСОР)
• CWDM OADM (МУЛЬТИПЛЕКСОР ВВОДА ВЫВОДА)
• CWDM ФИЛЬТРЫ
• DWDM
• DWDM OADM (МУЛЬТИПЛЕКСОР ВВОДА ВЫВОДА)
• DWDM ФИЛЬТРЫ

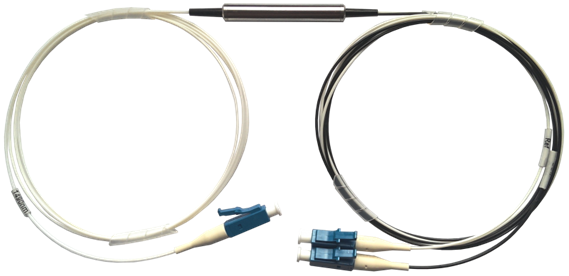

Циркулятор оптический

Оптический циркулятор представляет собой пассивное оптическое устройство, предназначенное для уплотнения оптических линий связи. Использование циркулятора позволяет выполнить передачу двух оптических сигналов в различных направлениях на одной длине волны. Таким образом можно соединить 2х волоконные SFP трансиверы через одноволоконную линию связи.

Оптический циркулятор, имеет три порта: TX, RX и EXP. Сигнал в оптическом циркуляторе может распространяться в направлениях TX->EXP и EXP->RX, при этом обеспечивается высокий уровень изоляции портов TX и RX.

Корневой каталог оптических циркуляторов

Артикул	Длина волны	Тип корпуса	Тип портов
NS-CIR-1550-LU	1550	ABS Box	LC/FC/SC

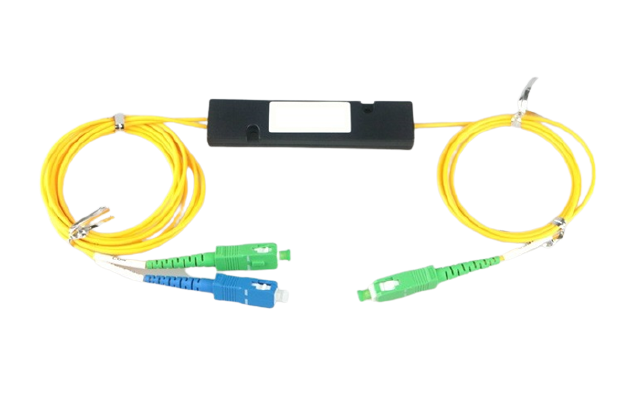

СУММАТОР

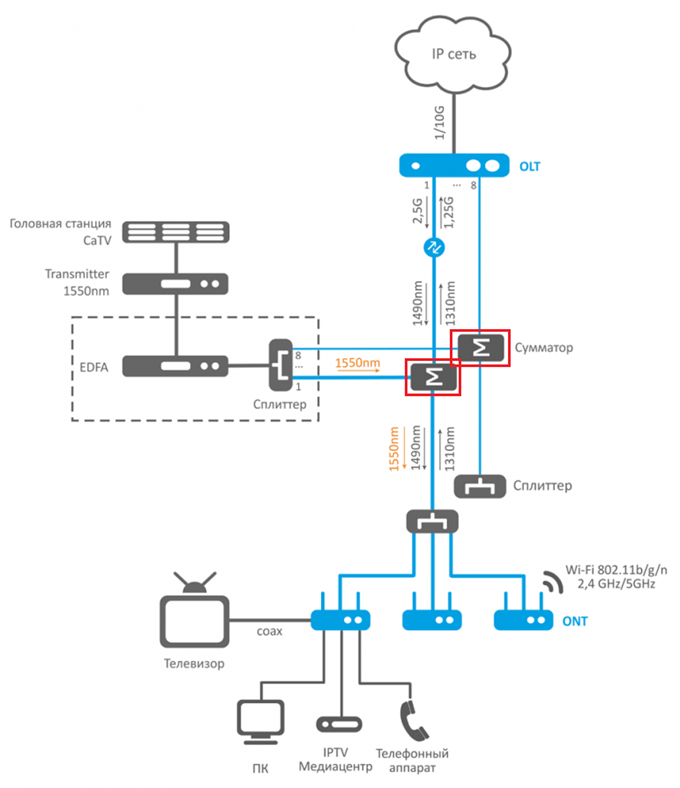

Пассивное оптическое устройство позволяет создать одноволоконный канал на длинах волн 1310/1490/1550нм (КТВ + ПД по одному волокну). Области применения: ONU OLT оборудование WDM системы CATV системы для создания одноволоконного канала на длинах волн 1310/1490/1550нм (КТВ + ПД по одному волокну). позволяет создать одноволоконный канал на длинах волн 1310/1490/1550нм (КТВ + ПД по одному волокну).

Артикул	Длина волны проходящего канала	Длина волны отражённого канала
NS-FWDM	1550	1310 & 1490

CWDM

Спектральное уплотнение каналов — технология, позволяющая одновременно передавать несколько информационных каналов по одному оптическому волокну на разных несущих частотах.

На приёмной стороне производится обратная операция – демультиплексирование, осуществляемая с применением оптических демультиплексоров.

Основными элементами систем спектрального уплотнения являются:

• СWDM Мультиплексоры/Демультиплексоры (MUX/DEMUX) — позволяют объединять и разделять оптические сигналы

• CWDM OADM модули — мультиплексоры ввода/вывода — позволяют выделить и добавить в волокно сигнал на определенной длине волны

• CWDM SFP трансиверы — передают и принимают сигнал на определенной длине волны

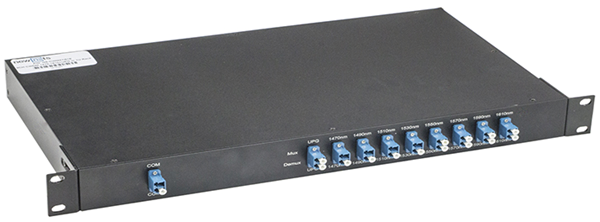

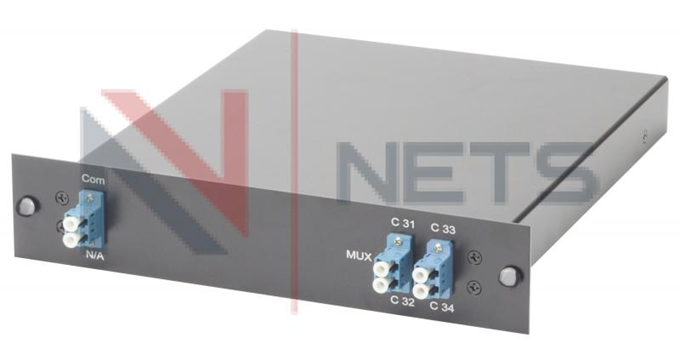

CWDM MUX/DEMUX (МУЛЬТИПЛЕКСОР/ДЕМУЛЬТИПЛЕКСОР)

Корневой каталог оптических мультиплексоров

Наименование	Длины волн
Одноволоконные CWDM-мультиплексоры/демультиплексоры
CWDM-мультиплексор/демультиплексор одноволоконный 4-канальный	Любая длина волны под заказ
CWDM-мультиплексор/демультиплексор одноволоконный 8-канальный	Любая длина волны под заказ
CWDM-мультиплексор/демультиплексор одноволоконный 16-канальный	1310-1610
CWDM-мультиплексор/демультиплексор одноволоконный 18-канальный	1270-1610
Двухволоконные DWDM-мультиплексоры/демультиплексоры
CWDM-мультиплексор/демультиплексор одноволоконный 4-канальный	Любая длина волны под заказ

Возможность изготовления CWDM мультиплексоров по индивидуальному заказу.

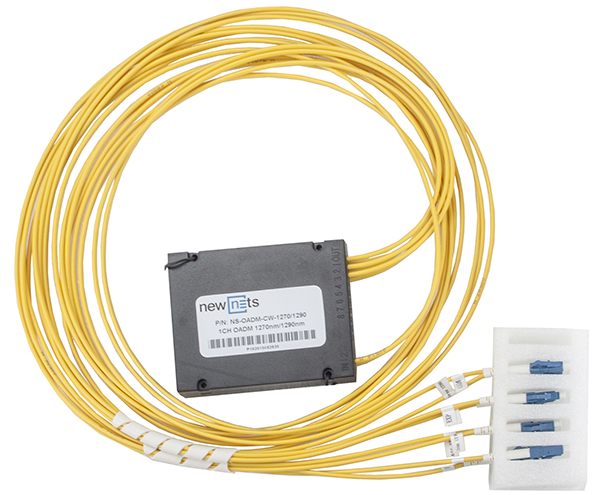

CWDM OADM (МУЛЬТИПЛЕКСОР ВВОДА ВЫВОДА)

Пассивный оптический мультиплексор ввода/вывода спектрального уплотнения CWDM предназначен для вывода одного оптического канала передачи данных по одному одномодовому волокну.

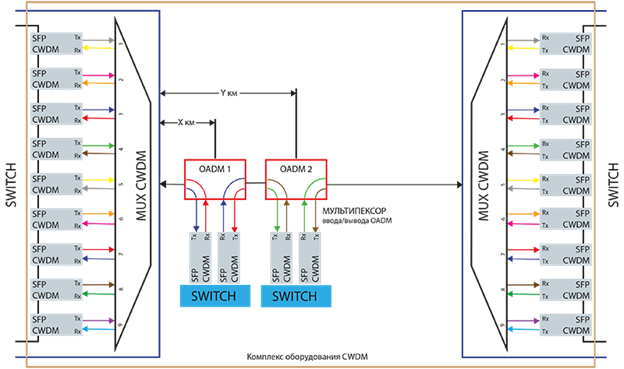

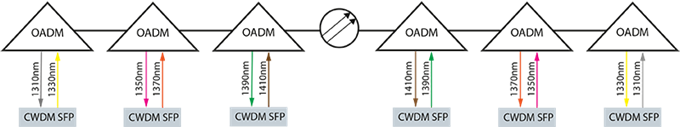

Схема применения одноканальных OADM

Двухканальный OADM модуль имеет возможность ввода/вывода сигнала 2х несущих (1 канал) из входного тракта (COM) и ввода/вывода этих же несущих на выходной порт (EXP).

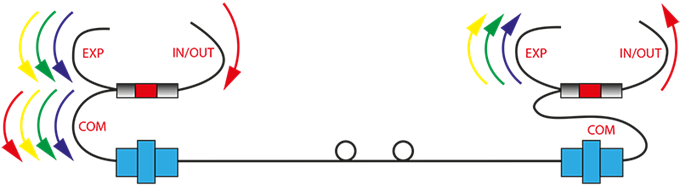

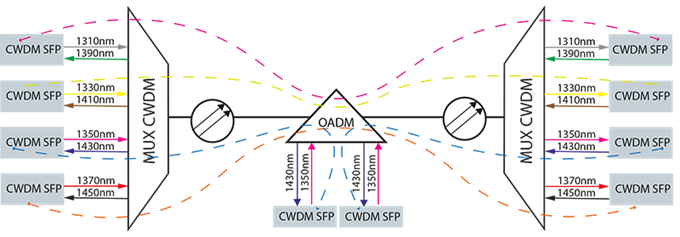

Схема применения 2-х канальных OADM

Корневой каталог модулей CWDM OADM

Наименование		Длина волны
Модули CWDM OADM 1-ноканальные
CWDM-модуль 1-канальный		Любая длина волны под заказ
Модули CWDM OADM 2-хканальные
CWDM-модуль 2-канальный		Любая длина волны под заказ
Тип корпуса
Rack	ABS box

Возможность изготовления OADM мультиплексоров по индивидуальному заказу.

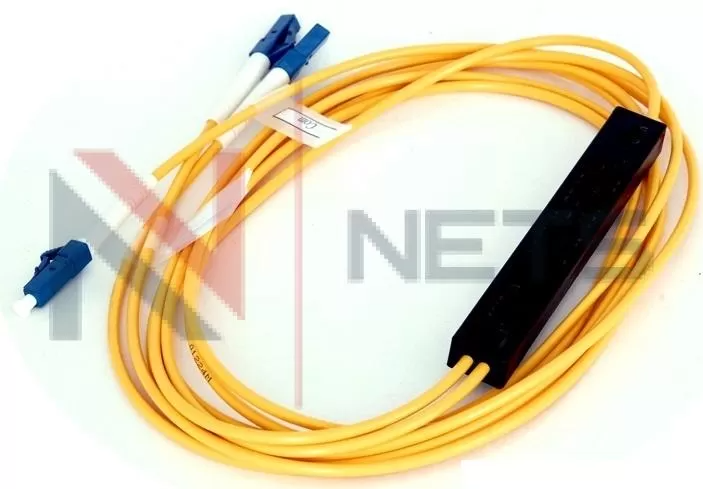

CWDM ФИЛЬТРЫ

Оптический фильтр CWDM служит для изготовления CWDM-мультиплексора/демультиплексораMUX/DMUX и CWDM-мультиплексора ввода/вывода OADM.

Это пассивный оптический элемент для объединения или разделения оптических сигналов с разными длинами волн в составе CWDM-систем уплотнения.

Технология производства: тонкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.

TFF-фильтр можно рассмотреть как базовое 3-х портовое устройство:

• входной порт

• порт ввода/вывода

• транзитный порт


Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.

Артикул	Вводимый канал	Тип портов	Тип корпуса	Описание
NS-FCXX	XX: 31, 33, 35, 37, 39, 41, 43 , 45, 49,  51,  53,  55,  57,  59, 61	Неоконцованный	Бескорпусный	CWDM фильтр 1XX0nm,  гильза, оболочка 0.9mm, 1m

DWDM

DWDM — плотное мультиплексирование с разделением по длине волны.

Расстояние между несущими в DWDM-системах может составлять 25 — 200 ГГц, в современных сетях наиболее часто используется сетка каналов с шагом 100 ГГц. Для передачи используются спектральные диапазоны C (1530...1565 нм), S (1460...1530 нм) и L (1565...1625 нм).

Корневой каталог мультиплексоров DWDM

Наименование	Количество каналов
Одноволоконные DWDM-мультиплексоры/демультиплексоры
DWDM-мультиплексор/демультиплексор одноволоконный 2-канальный	2 канала
DWDM-мультиплексор/демультиплексор одноволоконный 4-канальный	4 любые волны под заказ
DWDM-мультиплексор/демультиплексор одноволоконный 5-канальный	5 любых волн под заказ
DWDM-мультиплексор/демультиплексор одноволоконный 8-канальный	8 любых волн под заказ
DWDM-мультиплексор/демультиплексор одноволоконный 10-канальный	10 любых волн под заказ
DWDM-мультиплексор/демультиплексор одноволоконный 16-канальный	16 любых волн под заказ
DWDM-мультиплексор/демультиплексор одноволоконный 19>-канальный	19 и более любых волн под заказ

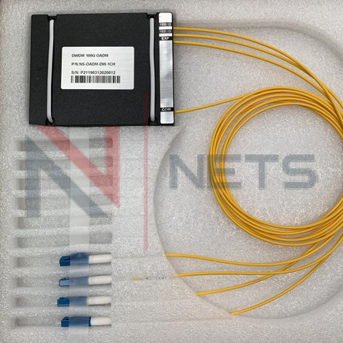

DWDM OADM (МУЛЬТИПЛЕКСОР ВВОДА ВЫВОДА)

Устройства предназначены для организации ввода/вывода сигнала на заданной длине волны из оптического группового сигнала в системе DWDM на промежуточных пунктах.

Модуль OADM, изготовлен из последовательно включенных TTF фильтров, при прохождении через которые выделается сигнал определенной длины волны, при этом остальные длины волн группового сигнала проходят устройство прозрачно.

Различают одно-волоконные и дву-волоконные OADM модули:

одно-волоконные используют для извлечения/добавления сигнала из линии одного направления.

дву-волоконные используют для извлечения/добавления сигнала из линии одного направления и извлечения/добавления сигналов в линию другого направления. Причем добавленные длинны волн второго направления могут совпадать с длинами волн первого.

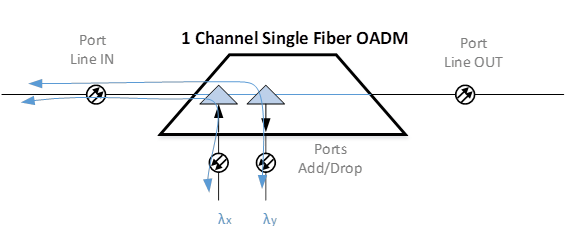

Одноканальный (2 длины волны) однонаправленный (одно волоконный) осуществляет выделение 2х длин волн из группового сигнала (1 channel single fiberOADM)

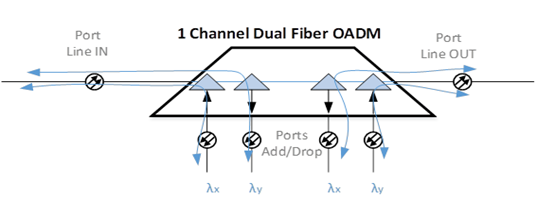

Двуканальный (4 длины волны) однонаправленный (одно волоконный) осуществляет выделение 4х длин волн из группового сигнала (2 channel single fiberOADM)	Одноканальный (2 длины волны) двунаправленный (двух волоконный) осуществляет выделение 2х длин волн из группового сигнала и добавление 2х длин волн в транзитном канале (1 channel Dual fiber OADM)

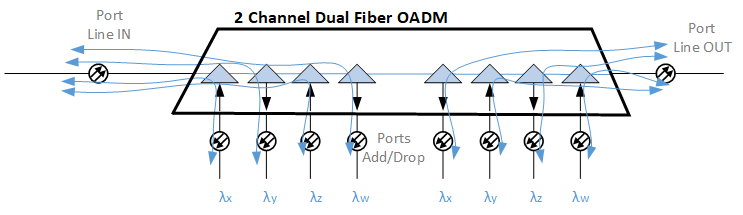

Двуканальный (4 длины волны) двунаправленный (двух волоконный) осуществляет выделение 4х длин волн из группового сигнала и добавление 4х длин волн в транзитном канале (2 channel Dual fiber OADM)

DWDM OADM MUX	Количество каналов
NS-OADM-DW-1СH Cx/Cy	Cx –номер выводимого Cy – номер вводимого канала Любые длины волн под заказ
NS-OADM-DW-2СH Cx/Cy/Cz/Cw	Cx и Сz –номера выводимых Cy и Cw– номер вводимых каналов Любые длины волн под заказ
NS-OADM-DW-1СH2F Cx/Cy	Cx –номер выводимого Cy – номер вводимого канала Любые длины волн под заказ
NS-OADM-DW-2СH2F Cx/Cy/Cz/Cw	Cx и Сz –номера выводимых Cy и Cw– номер вводимых каналов Любые длины волн под заказ

DWDM ФИЛЬТРЫ

Оптический фильтр DWDM предназначен для организации ввода/вывода оптического сигнала на заданной длине волны, является минимальным элементом DWDM-мультиплексора/демультиплексора и DWDM-мультиплексора ввода/вывода.

Оптический фильтр, извлекая необходимый сигнал, остальное излучение пропускает без изменений. Устройство не требует электропитания, является полностью пассивным элементом.

Оптический фильтр DWDM имеет полосу пропускания 0,8 нм. Данную особенность необходимо учитывать при построении гибридных систем «DWDM+CWDM», в которых используются устройства с более широкой полосой пропускания.

Корневой каталог фильтров DWDM

Артикул	Вводимый канал	Тип портов	Тип корпуса	Описание
NS-FDXX	XX: 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61	Неоконцованный	Бескорпусный	DWDM фильтр 1XX0nm,  гильза, оболочка 0.9mm, 1m
