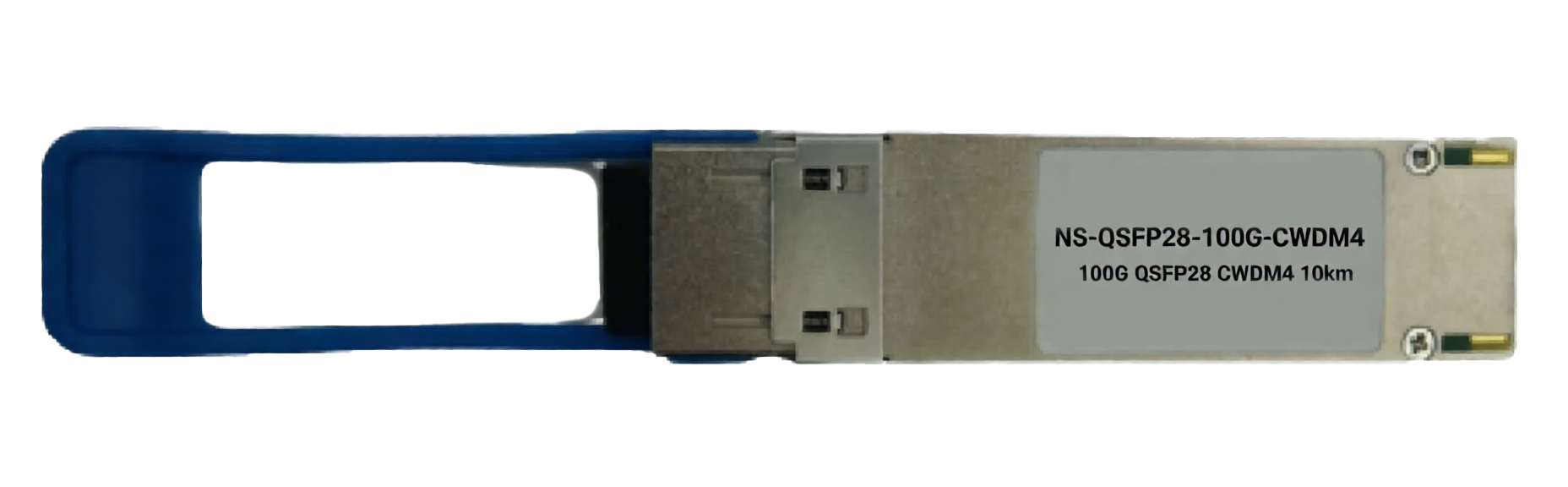

Оптический трансивер NS-QSFP28-100G-CWDM4 дальность до 10 km, LC

Артикул: NS-QSFP28-100G-CWDM4-10km
Оптический трансивер NS-QSFP28-100G-CWDM4 дальность до 10 km, LC
Оптический трансивер NS-QSFP28-100G-CWDM4 дальность до 10 km, LC
25 352 ₽
Цена на сайте не окончательная, уточняйте у менеджера
Наличие на складах:
Москва в наличии
Новосибирск под заказ от 1 дня

Описание

Оптический трансивер NS-QSFP28-100G-CWDM4 поддерживает длину канала до 10 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC.

Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства.

Особенности

  • 4 полосы мультиплексирования / демультиплексирования
  • Встроенный CWDM TOSA / ROSA для радиуса действия до 10 км по SMF
  • Поддержка 100GBASE-CWDM4 для линейной скорости 103,125 Гбит/с и OTU4 для линейной скорости 111,81 Гбит/с
  • Совокупная пропускная способность > 100 Гбит/с
  • Дуплексные LC разъемы
  • Одиночный источник питания +3,3 В
  • Встроенная цифровая диагностика функций
  • Диапазон температур от 0°C до 70°C
  • Часть, соответствующая требованиям RoHS

Применение

  • Локальная сеть (LAN)
  • Глобальная сеть (WAN)
  • Коммутаторы Ethernet и приложения для маршрутизаторов

Оптические и электрические характеристики

Parameter Symbol Min Typ Max Unit Ref.
Transmitter
Wavelength Assignment L0 - 1264.5 1271 1277.5 nm -
L1 - 1284.5 1291 1297.5 nm -
L2 - 1304.5 1311 1317.5 nm -
L3 - 1324.5 1331 1337.5 nm -
Side-mode Suppression Ratio SMSR 30 - - dB -
Total Average Launch Power PT -4.5 - 6.5 dBm -
Average Launch Power, each Lane - -4.5 - 2.5 dBm -
Difference in Launch Power between any two Lanes (OMA) - - - 3.5 dB -
TDP, each Lane TDP - - 2.2 dB -
Extinction Ratio ER 4 - - dB -
Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} - {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} - - - -
Optical Return Loss Tolerance - - - 20 dB -
Average Launch Power OFF Transmitter, each Lane Poff - - -30 dBm -
Relative Intensity Noise Rin - - -128 dB/Hz 1
Optical Return Loss Tolerance - - - 12 dB -
Receiver
Damage Threshold THd 3.3 - - dBm 1
Average Power at Receiver Input, each Lane R -11 - 0 dBm -
RSSI Accuracy - -2 - 2 dB -
Receiver Reflectance Rrx - - -26 dB -
Receiver Power (OMA), each Lane - - - 3.5 dBm -
LOS De-Assert LOSD - - -15 dBm -
LOS Assert LOSA -25 - - dBm -
LOS Hysteresis LOSH 0.5 - - dB -
