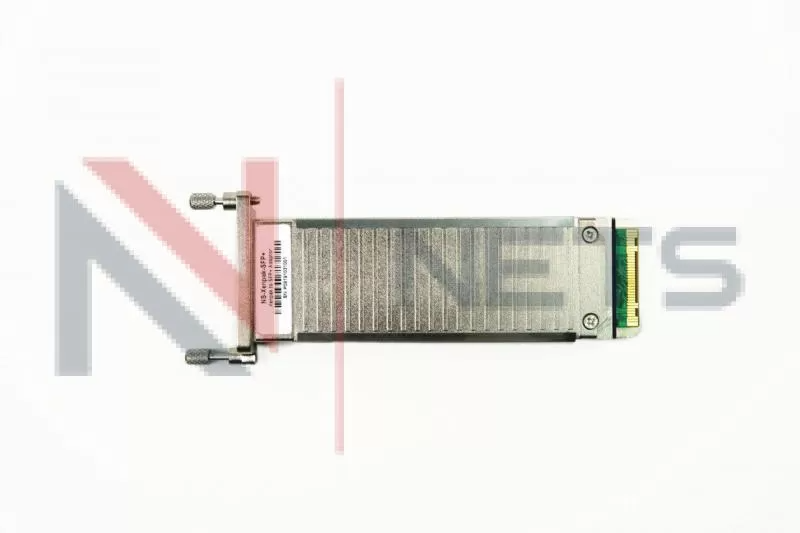

Оптический трансивер NS-X2-10G-ZR80D, дальность до 80km, длина волны 1550nm, SC, DDM

NewNets
Артикул: NS-X2-10G-ZR80D
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Особенности

  •    Соответствует X2 MSA
  •    XAUI 4x3.125Gb / s и скорость передачи данных TX / RX 10Gb / s
  •    Охлажденный EA-DFB / APD
  •    Питание: +5,0 В, +3,3 В, APS: +1,2 В
  •    Рассеяние мощности 4W Maximum
  •    Рабочая температура от 0ºC до 70ºC
  •    DDM
  •    Управление и контроль с помощью 2-проводной шины MDIO
  •    Электрический интерфейс XAUI 4 x 3,125 Гбит / с Ethernet
  •    ≤80 км ER 10GBE
  •    Соответствует RoHS и не содержит свинца

Приложения


  •    Системы передачи Ethernet с пропускной способностью 10 Гбит / с

Электрические и оптические характеристики


Parameter

Symbol

Min

Typical

Max

Unit

Transmitter

Center Wavelength

lc

1530

-

1565

nm

Optical Transmit Power

Po

0

-

4

dBm

Optical Transmit Power (disabled)

Ptx-dis

-

-

-40

dBm

Extinction Ratio

ER

9

-

-

dB

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Data Rate (TXLINE0-3)

TX-xaui

-

3125

-

Mbps

Differential impedance

Zo

80

100

120

Ω

Differential Input Amplitude

Vin P-P

160

-

2000

mVpp

Input Rise/Fall

TR / TF

60

-

130

ps

Differential Impedance of Zin

Zin

-

100

-

ohm

Receiver

Received power

Rpo

-24.0

-

-7

dBm

Maximum Input Power

RX-overload

-7

-

-

dBm

Input Operating Wavelength

λ

1260

-

1565

nm

Reflectance

Rrx

0

-

1600

dB

Data Rate (TXLINE0-3)

RX-xaui

-

3125

-

Mbps

Supply Voltage

VccRX

3.13

3.3

3.47

V

Differential Output Amplitude

Vout P-P

800

-

1600

mV

Rise/Fall Time

Tr / Tf

50

-

90

ps

Differential Impedance of Zout

Zout

-

100

-

ohm

Производитель
NewNets
