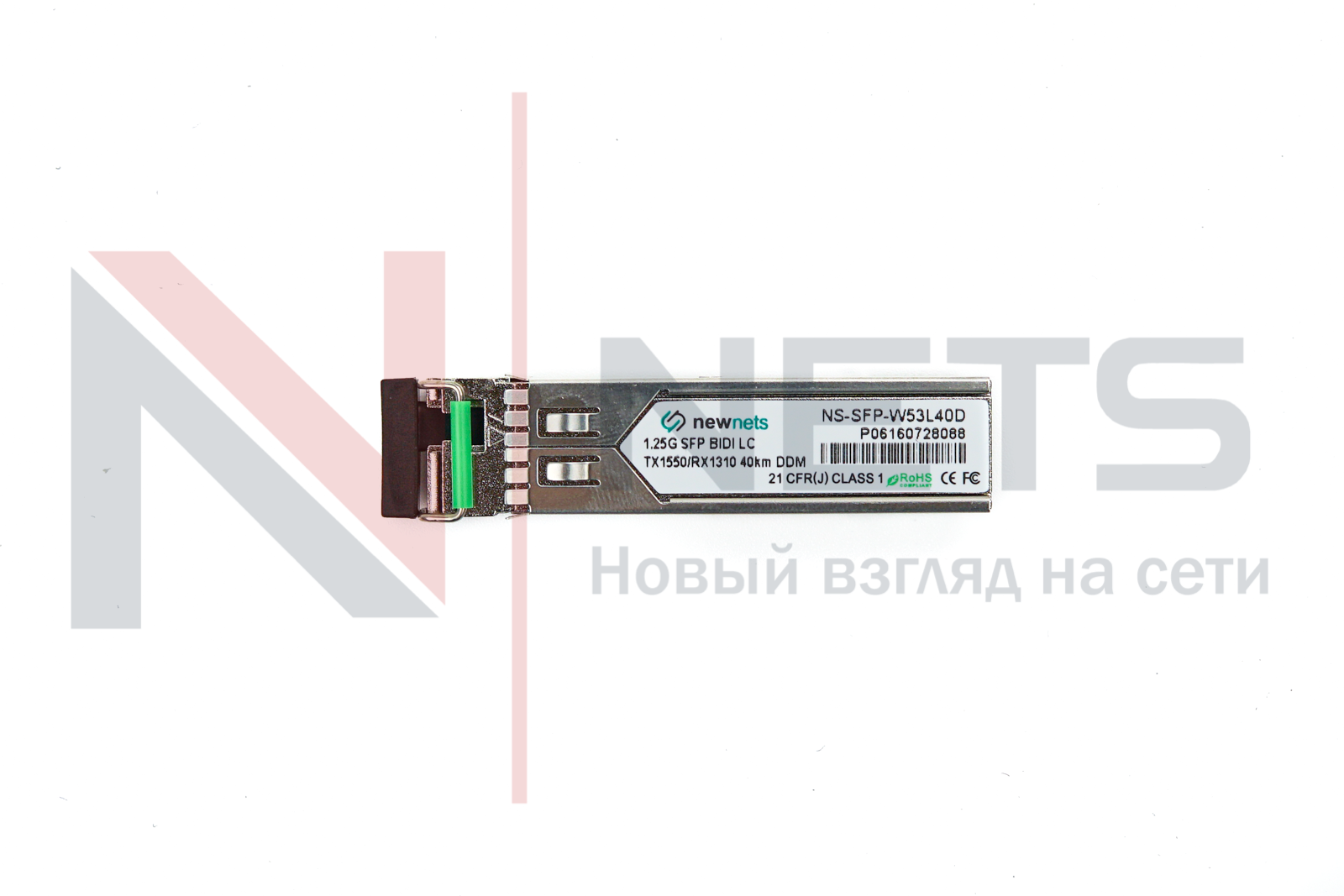

Оптический трансивер NS-SFP-1.25G-W53L40D, 1.25G Tx/Rx: 1550/1310nm 40km LC, DDM

NewNets
Артикул: NS-SFP-1.25G-W53L40D
2 755 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
в наличии
Наличие на складах:
Москва
есть
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание модуля SFP 1.25G

Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волнах TX/Rx 1550/1310 и обладает максимальной дальностью передачи данных 40км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.

Особенности

  • Двойная передача данных 1.25Gbps/1.063Gbps
  • 1550 нм DFB лазер и PIN фотодетектор с дальностью приема не более 40 км
  • согласован с  SFP MSA и SFF-8472 with simplex LC receptacle
  • Digital Diagnostic Monitoring:Internal Calibration or External Calibration
  • Согласован с SONET OC-24-LR-1
  • Согласован с with RoHS
  • Источник питания +3,3В
  • Рабочие температуры от  0 до +70°C

Применение

  •   Гигабитный Ethernet
  •   Fiber Channel
  •   Switch to Switch interface
  •   Switched backplane applications
  •   Router/Server interface
Absolute Maximum Ratings

Table 1 - Absolute Maximum Ratings

Parameter

Symbol

Min

Max

Unit

Supply Voltage

Vcc

-0.5

4.5

V

Storage Temperature

Ts

-40

+85

°C

Operating Humidity

-

5

85

%



Recommended Operating Conditions
Table 2 - Recommended Operating Conditions



Parameter

Symbol

Min

Typical

Max

Unit

Operating Case Temperature

Standard

Tc

0

+70

°C

Power Supply Voltage

Vcc

3.13

3.3

3.47

V

Power Supply Current

Icc

300

mA

Data Rate

Gigabit Ethernet

1.25

Gbps

Fiber Channel

1.063



Optical and Electrical Characteristics
NS-SFP-1.25G-WXXx40x(D): (DFB and PIN, 1310nm, 40km Reach)
Table 3 - Optical and Electrical Characteristics



Parameter

Symbol

Min

Typical

Max

Unit

Notes

Transmitter

Centre Wavelength

λc

1290

1310

1330

nm



1520

1550

1580

nm



Spectral Width (RMS)

∆λ

1

nm

Side Mode Suppression Ratio

SMSR

30

dB

Average Output Power

Pout

-5

0

dBm

1

Extinction Ratio

ER

9

dB

Optical Rise/Fall Time (20%~80%)

tr/tf

0.26

ns

Data Input Swing Differential

VIN

400

1800

mV

2

Input Differential Impedance

ZIN

90

100

110

Ω

TX Disable

Disable

2.0

Vcc

V

Enable

0

0.8

V

TX Fault

Fault

2.0

Vcc

V

Normal

0

0.8

V

Receiver

Centre Wavelength

λc

1480

1580

nm



1290

1330

nm



Receiver Sensitivity

-23

dBm

3

Receiver Overload

-3

dBm

3

LOS De-Assert

LOSD

-24

dBm

LOS Assert

LOSA

-35

dBm

LOS Hysteresis

1

4

dB

Data Output Swing Differential

Vout

400

1800

mV

4

LOS

High

2.0

Vcc

V

Low

0.8

V


Поддержка горячей замены
Да
Рабочая температура
a:2:{s:4:"TEXT";s:13:"-5 ... +70 °C";s:4:"TYPE";s:4:"HTML";}
Производитель
NewNets
Datasheet SFP WDM
PDF, 620.41 Kb
