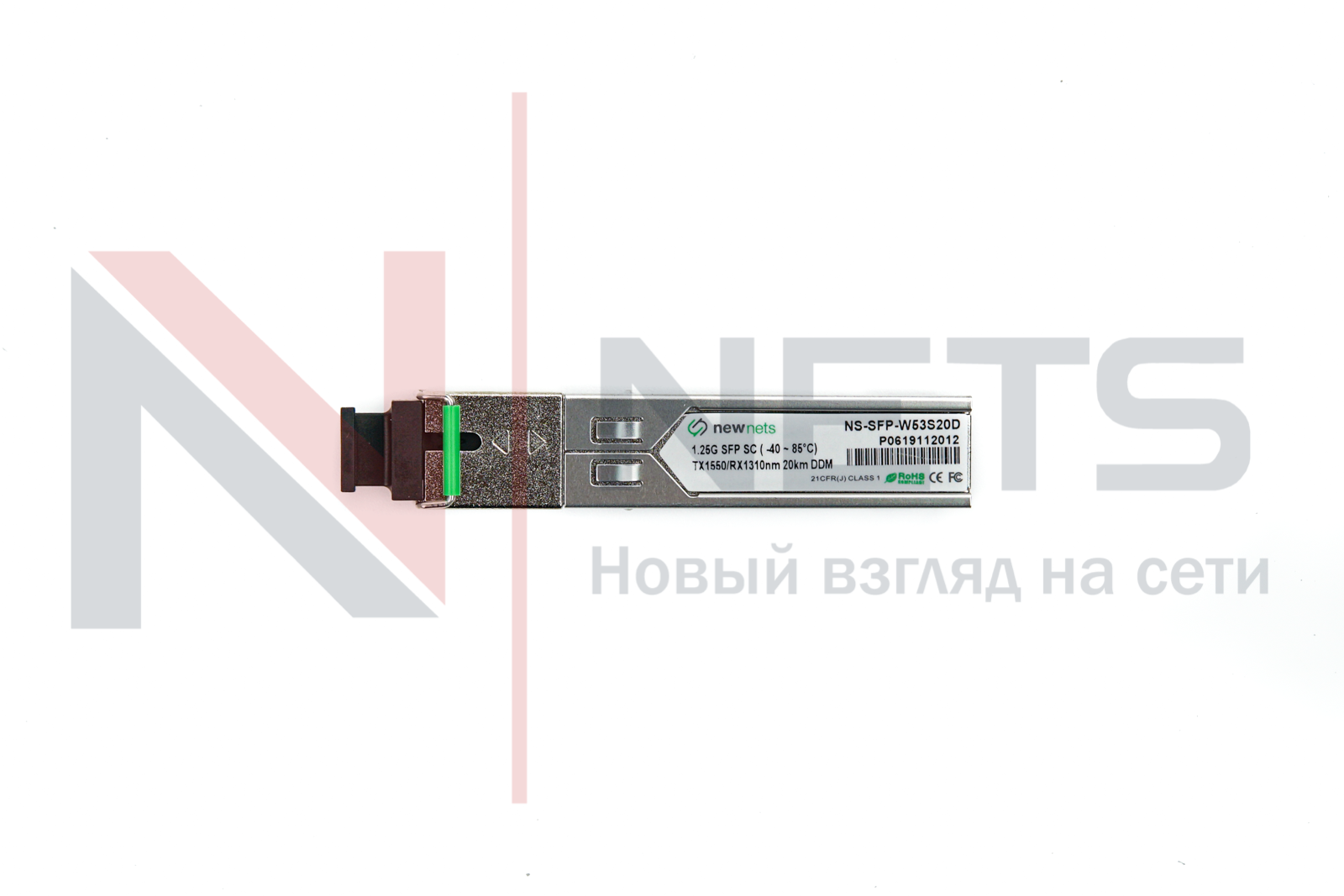

Оптический трансивер NS-SFP-1.25G-W53S20D, 1.25G Tx/Rx: 1550/1310nm 20km SC, DDM (Extended)
Наличие на складах:
Описание модуля SFP 1.25G
Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).Данный оптический модуль работает на волнах TX/Rx 1550/1310 и обладает максимальной дальностью передачи данных 20км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
Особенности
- Двойная передача данных 1.25Gbps/1.063Gbps
- 1550 нм DFB лазер и PIN фотодетектор с дальностью приема не более 20 км
- согласован с SFP MSA и SFF-8472 with simplex SC receptacle
- Согласован с SONET OC-24-LR-1
- Согласован с with RoHS
- Digital Diagnostic Monitoring:Internal Calibration or External Calibration
- Источник питания +3,3В
Применение
- Гигабитный Ethernet
- Fiber Channel
- Switch to Switch interface
- Switched backplane applications
- Router/Server interface
Оптические и электрические характеристики
Parameter | Symbol | Min | Typical | Max | Unit | |
Transmitter | ||||||
Centre Wavelength | λc | 1530 | 1550 | 1570 | nm | |
Spectral Width (RMS) | ∆λ | - | - | 1 | nm | |
Side Mode Suppression Ratio | SMSR | 30 | - | - | dB | |
Average Output Power | Pout | -9 | - | -3 | dB | |
Extinction Ratio | ER | 9 | - | - | dB | |
Optical Rise/Fall Time (20%~80%) | tr/tf | - | - | 0.26 | ns | |
Data Input Swing Differential | Vin | 400 | - | 1800 | mV | |
Input Differential Impedance | Zin | 90 | 100 | 110 | Ω | |
TX Disable | Disable | - | 2.0 | - | Vcc | V |
Enable | - | 0 | - | 0.8 | V | |
TX Fault | Fault | - | 2.0 | - | Vcc | V |
Normal | - | 0 | - | 0.8 | V | |
Receiver | ||||||
Centre Wavelength | λc | 1260 | - | 1360 | nm | |
Receiver Sensitivity | - | - | - | -23 | dBm | |
Receiver Overload | - | -3 | - | - | dBm | |
LOS De-Assert | LOSD | - | - | -24 | dBm | |
LOS Asser | LOSA | -35 | - | - | dBm | |
LOS Hysteresis | - | 1 | - | 4 | dB | |
Data Output Swing Differential | Vout | 400 | 0 | 1800 | mV | |
LOS | High | 2.0 | - | Vcc | V | |
Low | - | - | 0.8 | V | ||
