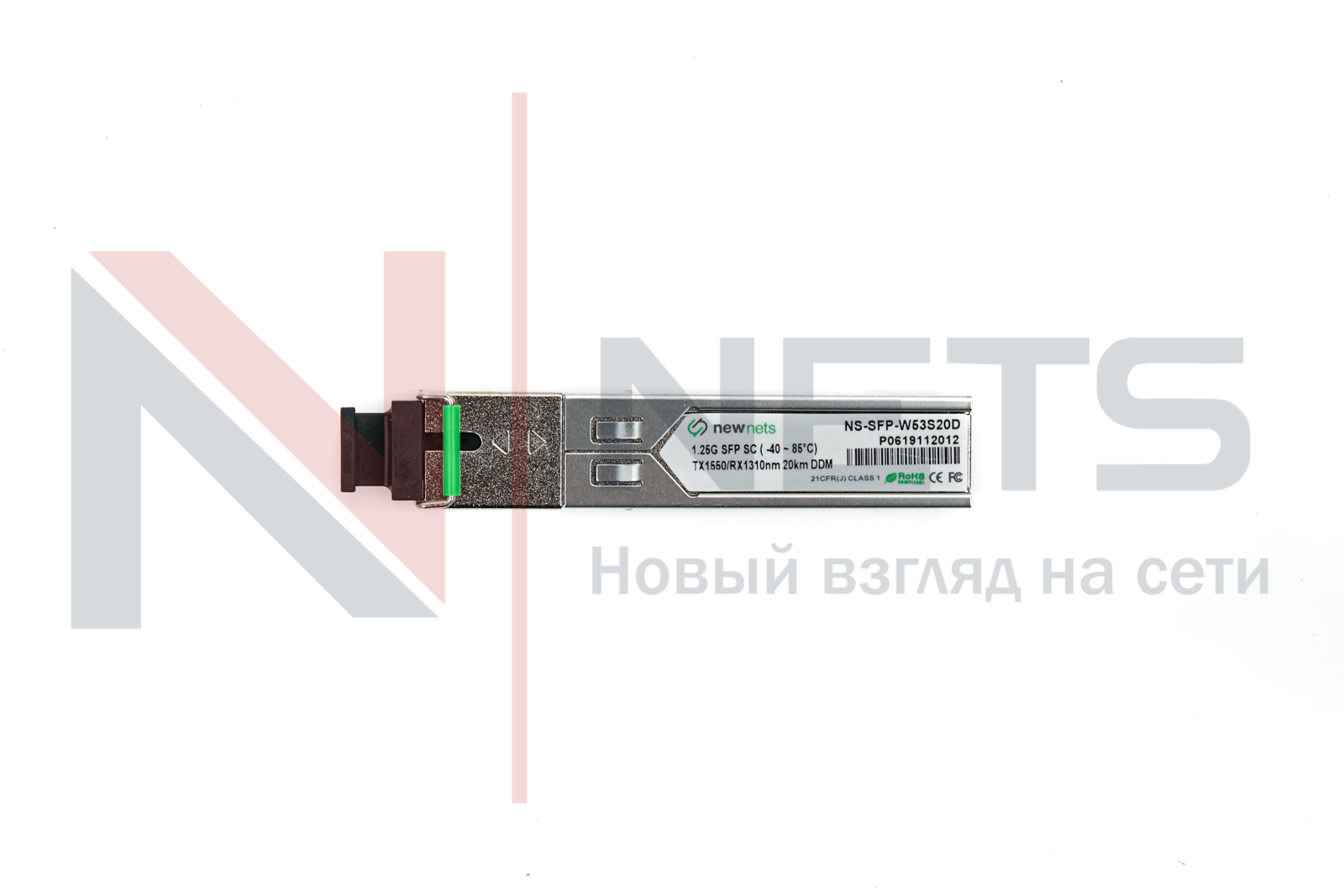

Оптический трансивер NS-SFP-1.25G-W53S20D, 1.25G Tx/Rx: 1550/1310nm 20km SC, DDM (Industrial)

NewNets
Артикул: NS-SFP-1.25G-W53S20D-IND
3 985 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание  модуля SFP 1.25G

Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волнах TX/Rx 1550/1310 и обладает максимальной дальностью передачи данных 20км. Важным отличием промышленных трансиверов, является работа в более широком температурном диапазоне, в отличие от остальных.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.

Особенности

  • Двойная передача данных 1.25Gbps/1.063Gbps
  • 1550 нм DFB лазер и PIN фотодетектор с дальностью приема не более 20 км
  • Согласован с  SFP MSA и SFF-8472 with simplex SC receptacle
  • Согласован с SONET OC-24-LR-1
  • Digital Diagnostic Monitoring:Internal Calibration or External Calibration
  • Согласован с with RoHS
  • Источник питания +3,3В

Применение

  •   Гигабитный Ethernet
  •   Fiber Channel
  •   Switch to Switch interface
  •   Switched backplane applications
  •   Router/Server interface

Оптические и электрические характеристики

Parameter

Symbol

Min

Typical

Max

Unit

Transmitter

Centre Wavelength

λc

1530

1550

1570

nm

Spectral Width (RMS)

∆λ

-

-

1

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Average Output Power

Pout

-9

-

-3

dB

Extinction Ratio

ER

9

-

-

dB

Optical Rise/Fall Time (20%~80%)

tr/tf

-

-

0.26

ns

Data Input Swing Differential

Vin

400

-

1800

mV

Input Differential Impedance

Zin

90

100

110

Ω

TX Disable

Disable

-

2.0

-

Vcc

V

Enable

-

0

-

0.8

V

TX Fault

Fault

-

2.0

-

Vcc

V

Normal

-

0

-

0.8

V

Receiver

Centre Wavelength

λc

1260

-

1360

nm

Receiver Sensitivity

-

-

-

-23

dBm

Receiver Overload

-

-3

-

-

dBm

LOS De-Assert

LOSD

-

-

-24

dBm

LOS Asser

LOSA

-35

-

-

dBm

LOS Hysteresis

-

1

-

4

dB

Data Output Swing Differential

Vout

400

0

1800

mV

LOS

High

2.0

-

Vcc

V

Low

-

-

0.8

V


Поддержка горячей замены
Да
Рабочая температура
a:2:{s:4:"TEXT";s:24:"< h1 >HTML-ТЕКСТ< /h1 >";s:4:"TYPE";s:4:"html";}
Производитель
NewNets
Datasheet
PDF, 967.25 Kb
