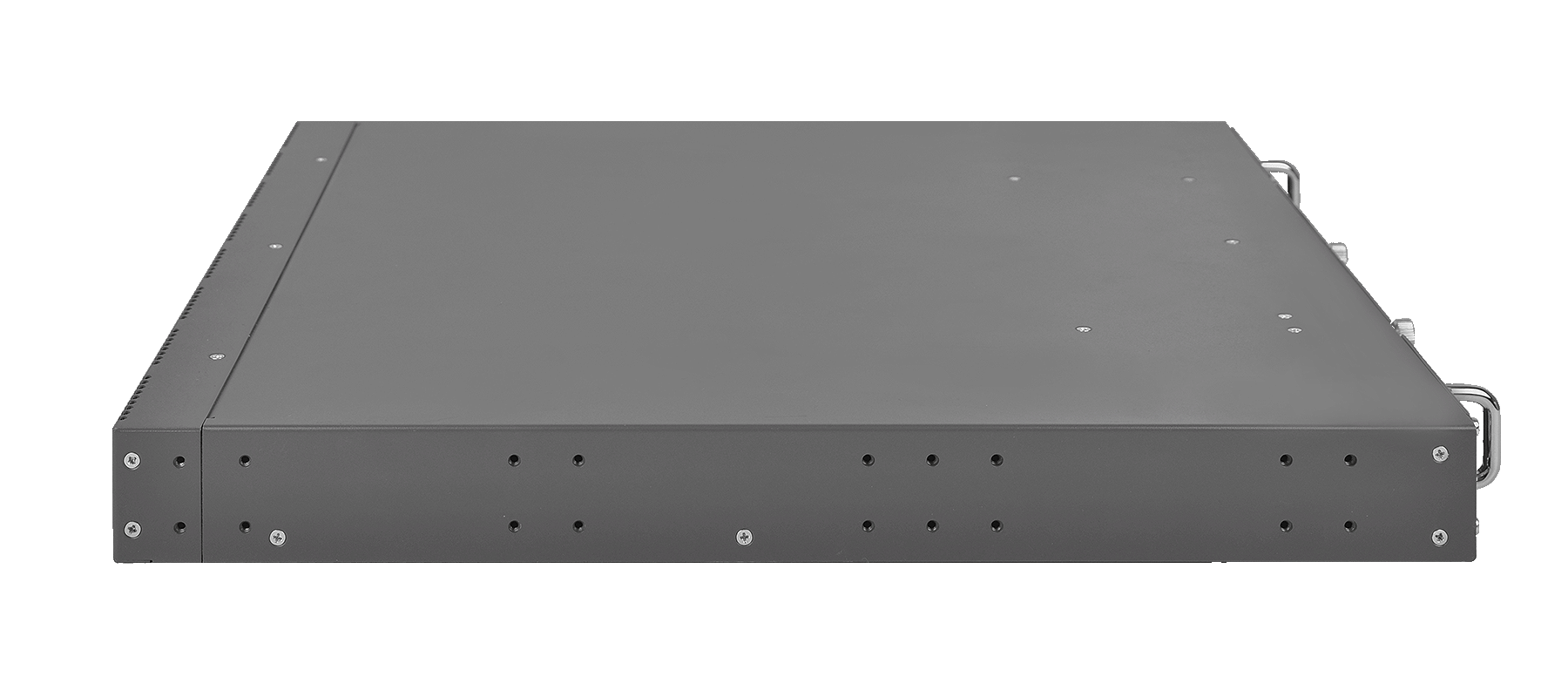

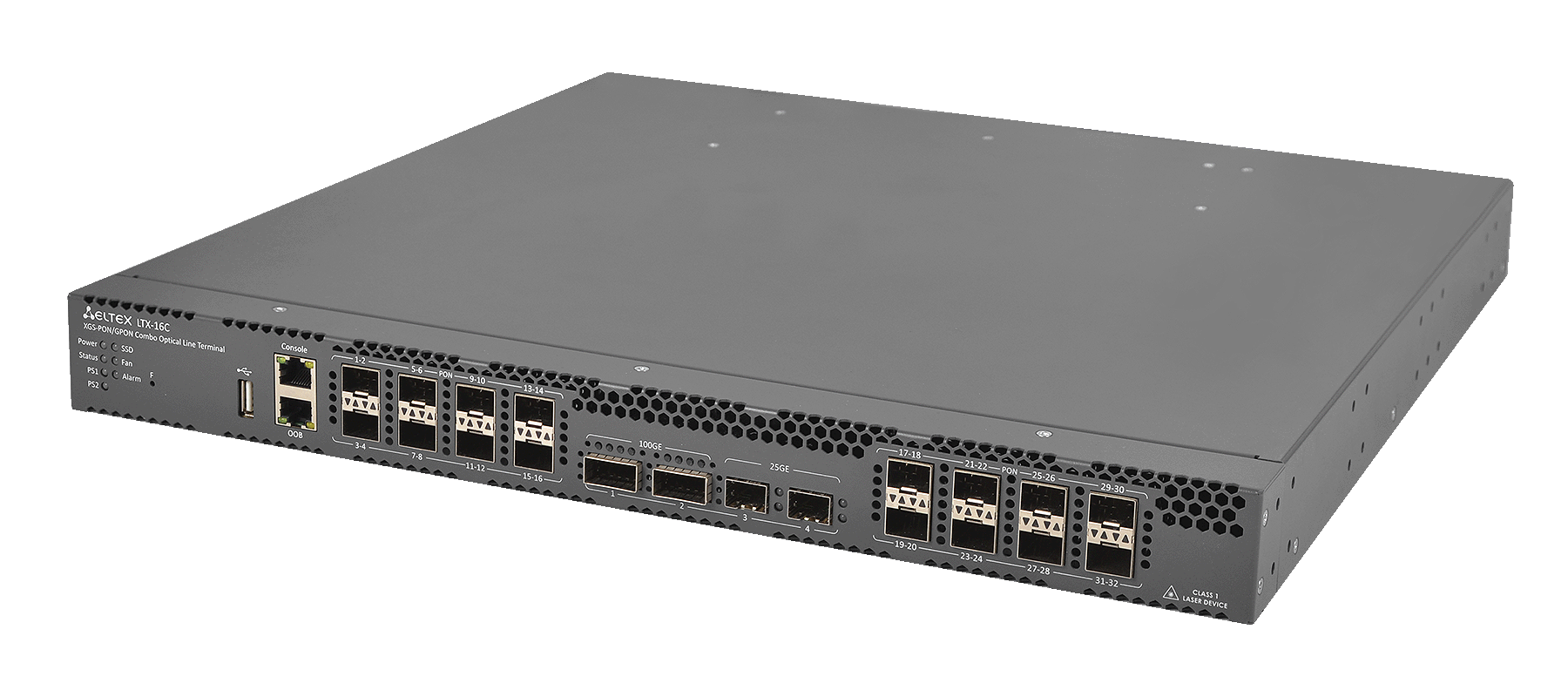

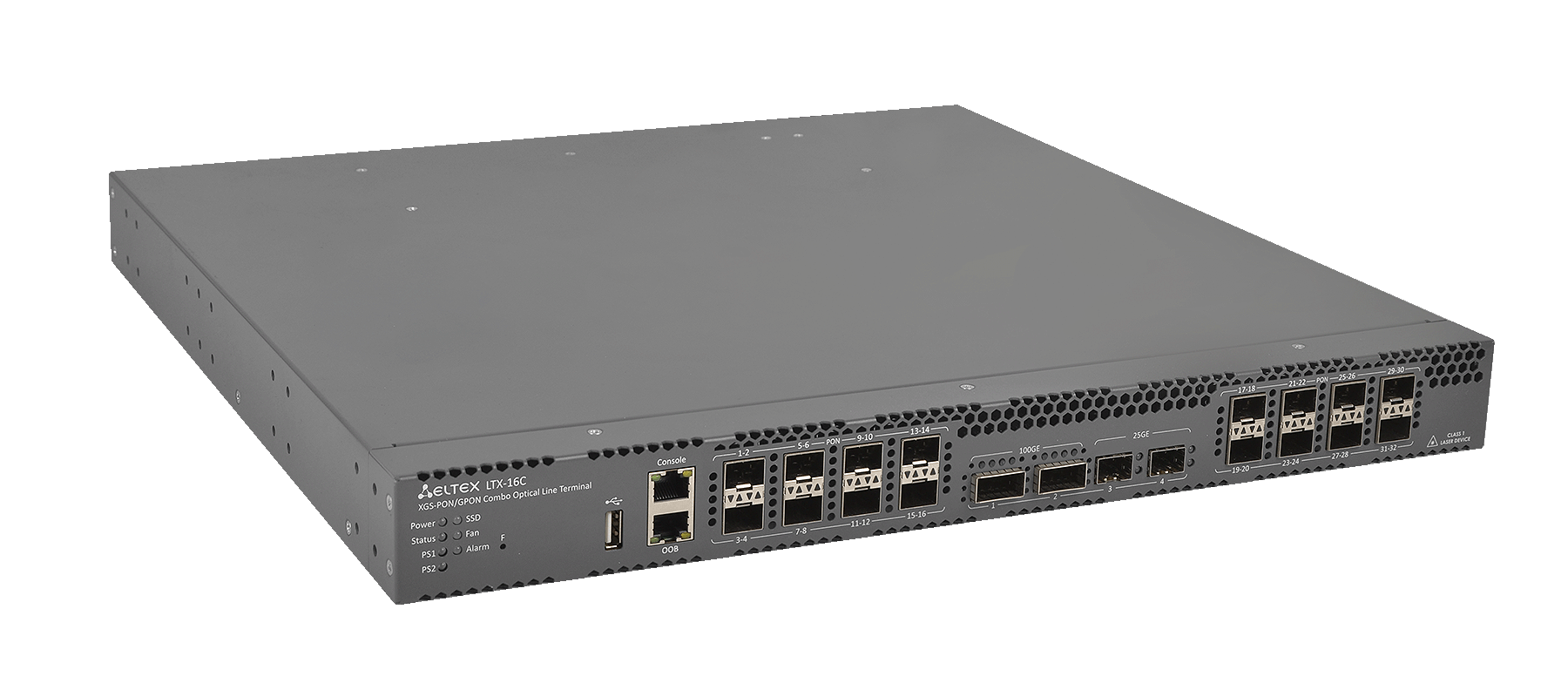

Станционное оборудование OLT LTX-16C

Артикул: LTX-16C

Новинка

В спецификацию

Наличие на складах:

Москва под заказ от 1 дня

Новосибирск под заказ от 1 дня

Описание

Станционное оборудование (OLT) серии LTX предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы Combo XGS-PON служат для подключения оптической распределительной сети. К каждому физическому интерфейсу можно подключить по одному волокну одновременно до 256 абонентских оптических терминалов по стандарту XGS-PON и до 128 — по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.

Применение OLT LTX позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния.

Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

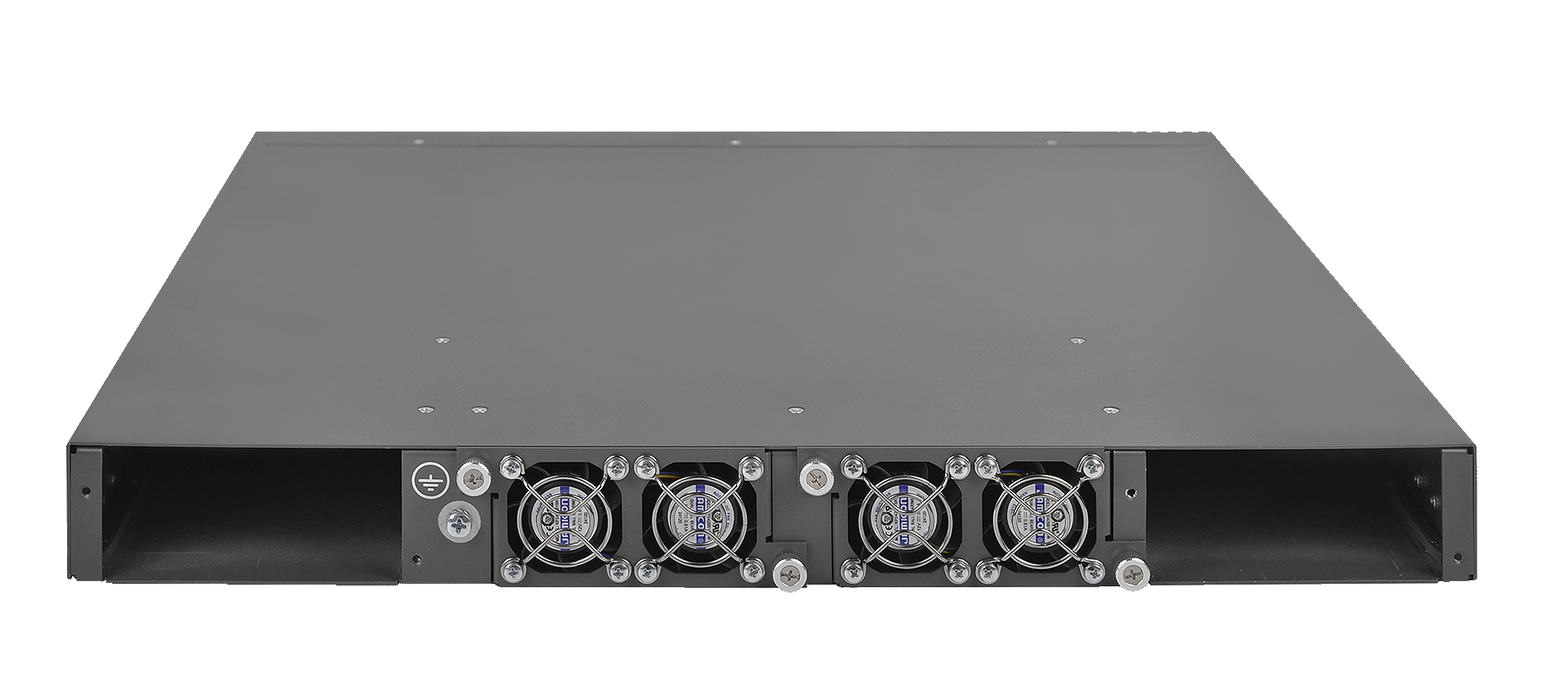

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

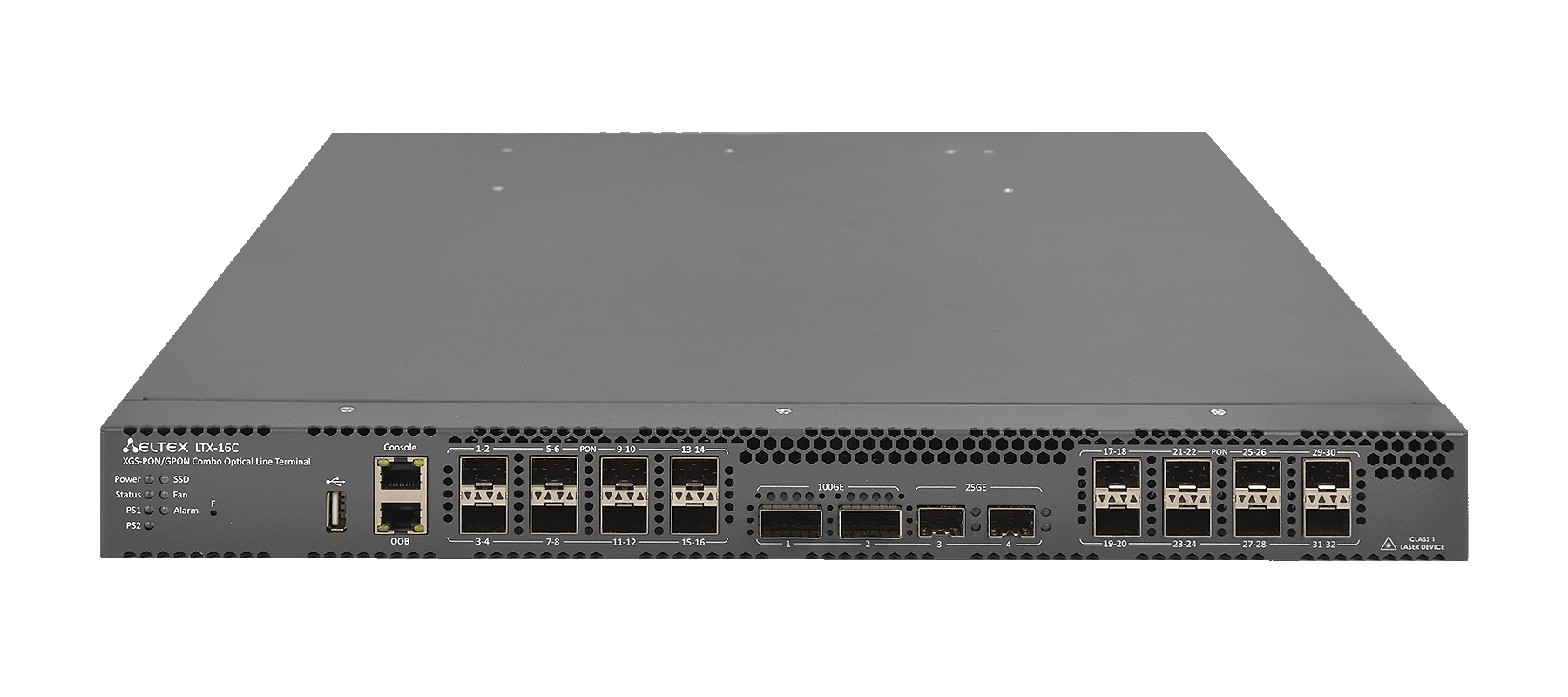

Интерфейсы

100/40GE (QSFP28/QSFP+)	2
25/10/1GE (SFP28/SFP+/SFP)	2
Combo-порт (10/10 Гбит/с XGS-PON и 2,5/1,25 Гбит/с GPON)	16
10/100/1000BASE-T (ООВ)	1
Консольный порт RS-232 (RJ-45)	1
USB 2.0	1
Максимальное количество ONT	4096 XGS-PON и 2048 GPON

Режимы портов

Дуплексный

100/40 Гбит/с для оптических портов QSFP28/QSFP+

25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP

Параметры SFP PON

Среда передачи	Оптоволоконный кабель SMF-9/125, G.652
Коэффициент разветвления	1:256 XGS-PON и до 1:128 GPON
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)	Да
Соответствует ITU-T G.9807.1	Да
Максимальная дальность действия	20 км

Передатчик 1577 нм (XGS-PON)

Скорость передачи данных	9,953 Гбит/с
Средняя выходная мощность	+2..+5 дБм

Передатчик 1490 нм (GPON)

Скорость передачи данных	2,488 Гбит/с
Средняя выходная мощность	+2..+5 дБм

Приемник 1270 нм (XGS-PON)

Скорость передачи данных	9,953 Гбит/с
Чувствительность приемника	-26 дБм

Приемник 1310 нм (GPON)

Скорость передачи данных	1,244 Гбит/с
Чувствительность приемника	-28 дБм

Коммутатор

Производительность	300 Гбит/с
Таблица MAC-адресов	64К записей
Поддержка VLAN	До 4К в соответствии с 802.1Q

Физические параметры

Напряжение питания	176–264 В AC, 50 Гц 36–72 В DC
Рабочий диапазон температур	От -10 до +55 °C
Температура хранения	От -50 до +70 °C
Относительная влажность	До 80%
Габариты (ШxВxГ)	С установленным блоком питания: 430х43,6х447 мм, 19" конструктив, типоразмер 1U
Масса	6,4 кг

Дополнительные возможности

Зеркалирование трафика с VLAN	С порта
Таблица MAC-адресов	64K на коммутатор, 8K на порт
Ограничение количества MAC-адресов	Да
Поддержка STP, RSTP, MSTP	Да
Поддержка ERPSv2	Да
Поддержка QoS	802.1p, WFQ, DSCP
Изоляция портов, изоляция портов в пределах одной VLAN	Да
Ограничение unicast/multicast/broadcast-трафика	Да
Поддержка ACL IPv4	Да
Поддержка QinQ в соответствии с IEEE 802.1ad	Да
Количество multicast-групп	До 1024
Поддержка IGMP Fast Leave	Да
Поддержка IGMP Proxy	Да
Поддержка IGMP Snooping	Да
Поддержка IGMP Querier	Да
Поддержка DHCPv4 Snooping	Да
Поддержка IP Source guard	Да
Поддержка DHCPv4 Relay Agent (Option 82)	Да
Поддержка PPPoE Intermediate agent	Да
Поддержка LLDP (802.1ab)	Да
Поддержка Storm Control	Да
Поддержка Policy	Да
Утилизация по сервисам ONT	Да
Поддержка OMCI Bridge	Да
Поддержка OMCI Rg	Да
Аппаратная поддержка Dying Gasp	Да

Управление и мониторинг

Поддержка RADIUS, TACACS+	Да
Управление и мониторинг	CLI (SSH2, Telnet), SNMP, web
Ограничение доступа	По паролю, IP-адресу, уровню привилегии
Поддержка нескольких management-интерфейсов	Да
