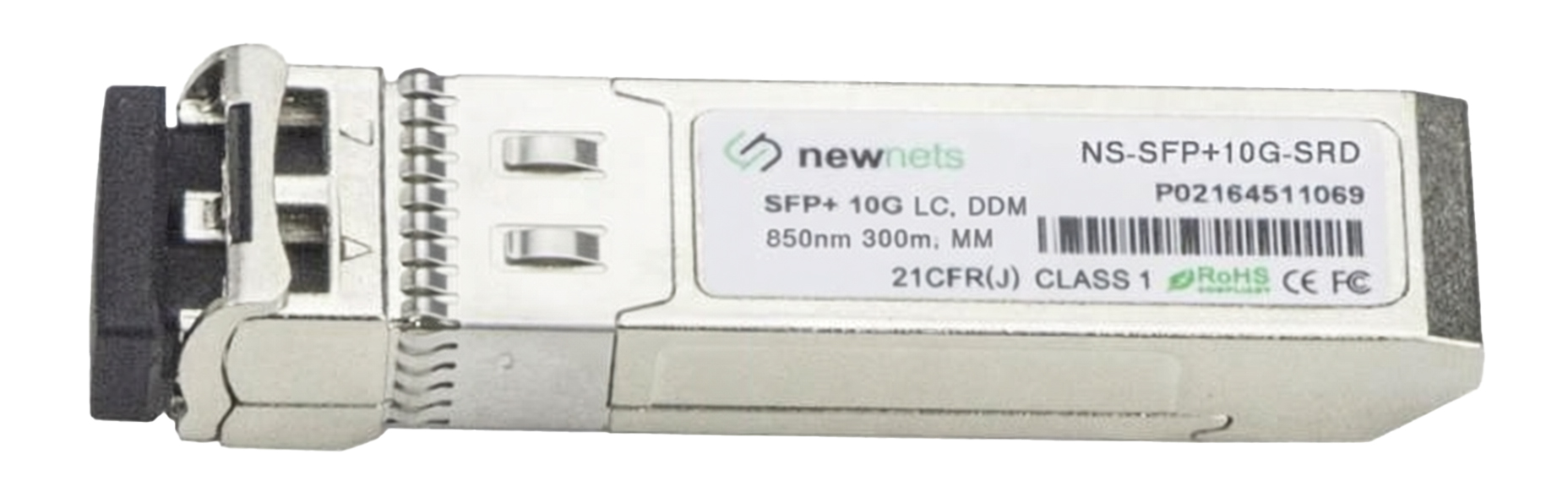

Официальный партнер EltexОптический трансивер NS-SFP+10G-SRD, дальность до 300m, длина волны 850nm, MM, LC, DDM
Цена на сайте не окончательная, уточняйте у менеджера
Описание
Двухволоконные оптические трансиверы SFP+ (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну, выступающему в роли сетевого кабеля, для преобразования электрических сигналов в оптические для последующей передачи по волоконно-оптической линии и обратного оптоэлектронного преобразования на приеме. Имеется два оптических порта: излучателя (Tx) и фотоприемника (Rx) для работы в двухволоконном режиме. Допускается «горячая» замена модуля без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на длине волны Tx/Rx 850нм и обладает максимальной дальностью передачи данных 300м.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
Функция DDM позволяет в режиме реального времени контролировать такие параметры, как мощность входящего сигнала (RX), мощность исходящего сигнала (TX) и температурные параметры работы модуля. Изменения данных параметров позволяют судить об износе оптической системы и состоянии трассы в целом.
Особенности
- Оптический интерфейс соответствует стандарту IEEE 802.3ae 10GBASE-SR
- Электрический интерфейс соответствует стандарту SFF-8431
- Возможность «горячей» замены (Hot Pluggable)
- Передатчик 850нм VCSEL, фотоприемник PIN
- Максимальная дальность передачи 300м по многомодовому волокну (MMF) 2000MHz/km
- Рабочая температура: от -5 до 70℃
- Низкое энергопотребление
- Металлический корпус
Применение
- 10GBASE-SR на скорости 10.3125 Гбит/с
- 10GBASE-SW на скорости 9.953 Гбит/с
- Другие оптические линии связи
Может использоваться для замены SNR-SFP+SR и Cisco SFP-10G-SR.
Оптические характеристики
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Передатчик (Transmitter) | |||||
| Центральная длина волны | λt | 840 | 850 | 860 | нм |
| Среднеквадратичная ширина спектра | Pm | - | - | - | нм |
| Средняя оптическая мощность | Pavg | -6.5 | - | -1 | дБм |
| Коэффициент экстинкции | ER | 3.5 | - | - | дБ |
| Штраф за дисперсию передатчика | TDP | - | - | 3.9 | дБ |
| Относительный интенсивный шум | Rin | - | - | -128 | дБ/Гц |
| Допуск обратных оптических потерь | - | - | - | 12 | дБ |
| Приемник (Receiver) | |||||
| Центральная длина волны | λr | 840 | 850 | 860 | нм |
| Чувствительность приемника | Psens | - | - | -11.1 | дБм |
| Стрессовая чувствительность в OMA | - | - | - | -7.5 | дБм |
| Функция LOS (потеря сигнала) | Los | -30 | - | -12 | дБм |
| Перегрузка | Pin | - | - | -1.0 | дБм |
| Отражательная способность приемника | - | - | - | -12 | дБ |
Электрические характеристики
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Скорость передачи данных | - | - | 10.3125 | - | Гбит/с |
| Энергопотребление | - | - | 600 | 800 | мВт |
| Передатчик (Transmitter) | |||||
| Допуск несимметричного выходного напряжения | - | -0.3 | - | 4.0 | В |
| Допуск синфазного напряжения | - | 15 | - | - | мВ |
| Диф. входное напряжение Tx | VI | 180 | - | 1200 | мВ |
| Ошибка Tx (Tx Fault) | VoL | -0.3 | - | 0.4 | В |
| Дата-зависимый джиттер на входе | DDJ | - | - | 0.10 | UI |
| Полный джиттер на входе | TJ | - | - | 0.28 | UI |
| Приемник (Receiver) | |||||
| Допуск несимметричного выходного напряжения | - | -0.3 | - | 4.0 | В |
| Диф. выходное напряжение Rx | Vo | 300 | - | 850 | мВ |
| Время нарастания и спада выхода Rx | Tr/Tf | 30 | - | - | пс |
| Полный джиттер | TJ | - | - | 0.70 | UI |
| Детерминированный джиттер | DJ | - | - | 0.42 | UI |
Совместимость с вендорами
- Cisco
- HUAWEI
- C-Data
- TP-Link
- ZTE
- MikroTik
- Juniper
- Mellanox
- Континент (Код безопасности)
