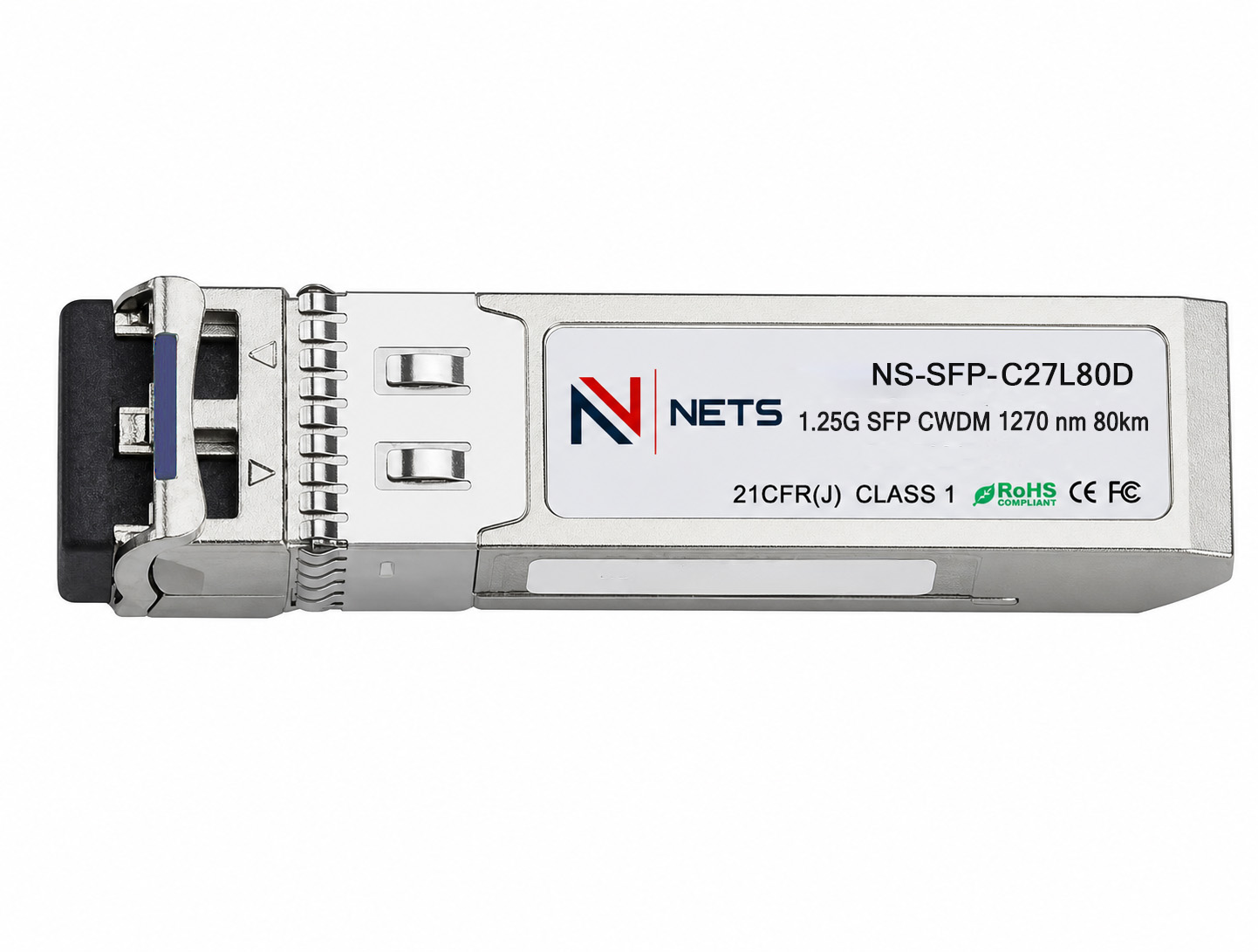

Официальный партнер EltexОптический трансивер NS-SFP 1.25G CWDM, длина волны 1270nm, дальность 80km, LC, DDM
Описание
Оптический трансивер NS-SFP-C27L80D (CWDM, 1270 нм) предназначен для высокоскоростной передачи данных на скорости 1.25 Гбит/с на расстояние до 80 км по одномодовому оптическому волокну в системах спектрального уплотнения CWDM. Модуль выполнен в форм-факторе SFP с возможностью горячей замены (hot‑pluggable), оснащён дуплексным разъёмом LC.
Трансивер полностью соответствует стандартам SFP MSA (INF‑8074i) и SFF‑8472, поддерживает цифровую диагностику DDM/DOM в реальном времени (мониторинг температуры, напряжения, тока смещения лазера, мощности передачи и приёма). Устройство совместимо с Gigabit Ethernet (IEEE 802.3z 1000BASE‑ZX) и Fibre Channel (1x).
Особенности
- Скорость передачи 1.25 Гбит/с (совместимость с 1000BASE‑ZX и 1G Fibre Channel)
- Дальность до 80 км по одномодовому волокну (SMF)
- CWDM длина волны 1270 нм (ITU‑T G.694.2, шаг 20 нм)
- Лазер: DFB (распределённая обратная связь), приёмник: APD (лавинный фотодиод)
- Оптический бюджет: 31 дБ
- Поддержка цифрового мониторинга (DDM) по стандарту SFF‑8472
- Питание +3.3 В, низкое энергопотребление (≤ 700 мВт)
- Диапазон рабочих температур: 0 … +70 °C
- Горячая замена, соответствие RoHS, лазерный класс I
Области применения
- Gigabit Ethernet 1000BASE‑ZX (1.25 Гбит/с)
- 1G Fibre Channel (1.0625 Гбит/с)
- CWDM системы спектрального уплотнения
- Магистральные линии связи до 80 км
- Телекоммуникационные сети, DCI на небольших скоростях
Оптические характеристики
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Передатчик | |||||
| Центральная длина волны | λc | 1263.5 | 1270 | 1276.5 | нм |
| Ширина спектра (-20 дБ) | Δλ | – | – | 1 | нм |
| Подавление боковой моды (SMSR) | SMSR | 30 дБ | – | – | дБ |
| Средняя оптическая мощность | Pout | 0 | – | +5 | дБм |
| Коэффициент гашения (ER) | ER | 9 дБ | – | – | дБ |
| Время нарастания/спада (20–80%) | tr/tf | – | – | 180 пс | пс |
| Приёмник | |||||
| Диапазон длин волн | λr | 1260 | – | 1620 | нм |
| Чувствительность приёмника | Psens | – | – | -31 дБм | дБм |
| Перегрузка (макс. входная мощность) | Pin | – | – | -9 дБм | дБм |
| LOS Deassert (восстановление сигнала) | LOSD | – | – | -23 дБм | дБм |
| LOS Assert (потеря сигнала) | LOSA | -35 дБм | – | – | дБм |
| Гистерезис LOS | LOSH | 1 дБ | – | – | дБ |
| Оптический бюджет линии | – | – | 31 дБ | – | дБ |
Соответствие стандартам
- SFP MSA (INF‑8074i) – механические и электрические спецификации
- SFF‑8472 – цифровой диагностический интерфейс (DDM)
- IEEE 802.3z – 1000BASE‑ZX (совместимость)
- Fibre Channel FC‑PI‑2 – 1x (1.0625 Гбит/с)
- CWDM ITU‑T G.694.2 (шаг 20 нм)
- RoHS 2011/65/EU
