Стандарты PoE
Стандарты активного PoE - IEEE 802.3af и 802.3at
Активное PoE – это интеллектуальная рабочая схема, которая помогает оборудованию экономить энергию благодаря автоматическому управлению подачи дистанционного питания, что позволяет избегать поломок оборудования и работать дольше.
Так, перед тем, как подать питание на нужное устройство, сам активный PoE-источник стандарта 802.3af/at (может быть адаптер или коммутатор) проверяет и узнает следующее:
1. Есть ли поддержка в устройстве технологии PoE. При ее отсутствии поддержки, питание по витой паре просто подаваться не будет.
2. Проверит, какое напряжение потребляет устройство. И после установки класса питания подаст только нужное значение напряжения на подсоединенный порт.
Согласно стандартов 802.3af и 802.3at длина кабеля для PoE может составлять максимум 100 метров. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных: сечения проводников, металла проводников, количества изгибов на линии, наводок, неравномерных характеристик витой пары, перегибов кабеля и пр. С учетом всего вышеперечисленного практически достижимая максимальная длина кабеля для подачи PoE не более 75 метров.
| Параметр | 802.3af (802.3at Type 1) "PoE" | 802.3at Type 2 "PoE+" | 802.3bt Type 3 "4PPoE" | 802.3bt Type 4 |
| Power available at PD | 12.95 W | 25.50 W | 51 W | 71 W |
| Maximum power delivered by PSE | 15.40 W | 30.0 W | 60 W | 100 W |
| Voltage range (at PSE) | 44.0–57.0 V | 50.0–57.0 V | 50.0–57.0 V | 52.0–57.0 V |
| Voltage range (at PD) | 37.0–57.0 V | 42.5–57.0 V | 42.5–57.0 V | 41.1–57.0 V |
| Maximum current Imax | 350 mA | 600 mA | 600 mA per pair | 960 mA per pair |
| Maximum cable resistance per pairset | 20 Ω(Category 3) | 12.5 Ω(Category 5) | 12.5 Ω | 12.5 Ω |
| Power management | Three power class levels negotiated by signature | Four power class levels negotiated by signature or 0.1 W steps negotiated by LLDP | Three power class levels negotiated by signature or 0.1 W steps negotiated by LLDP | 0.1 W steps negotiated by LLDP |
| Derating of maximum cable ambient operating temperature | None | 5 °C (9 °F) with one mode (two pairs) active | 10 °C (20 °F) with more than half of bundled cables pairs at Imax | 10 °C (20 °F) with temperature planning required |
| Supported cabling | Category 3 and Category 5 | Category 5 | Category 5 | Category 5 |
| Supported modes | Mode A (endspan), Mode B (midspan) | Mode A, Mode B | Mode A, Mode B, 4-pair mode | 4-pair mode |
Примечание:
- Most switched power supplies within the powered device will lose another 10 to 25% of the available power.
- More stringent cable specification allows assumption of more current carrying capacity and lower resistance (20.0 Ω for Category 3 versus 12.5 Ω for Category 5).

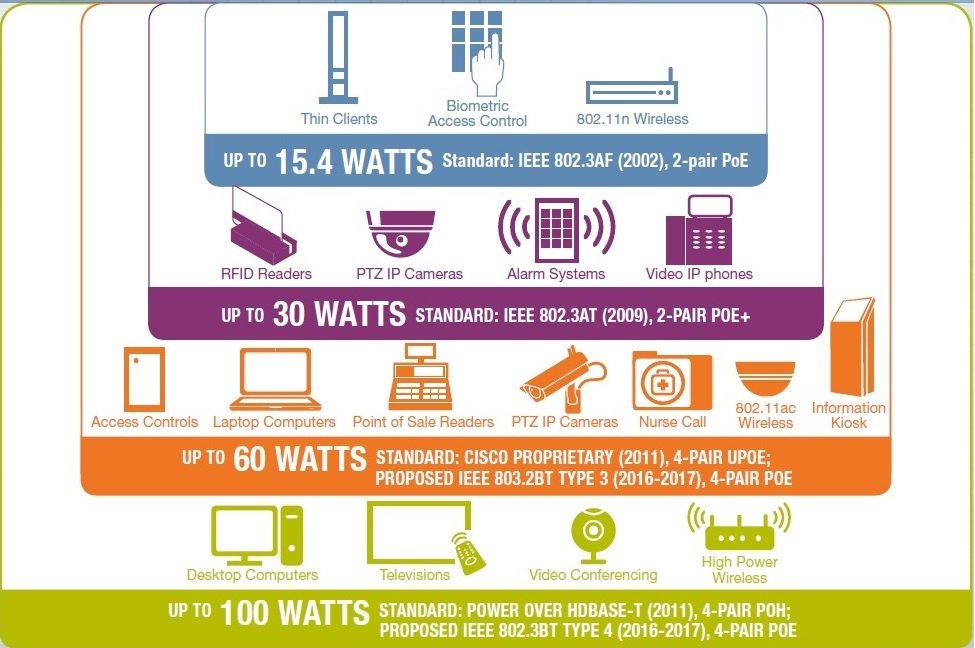

Для удобства эти варианты сведены в такую таблицу :
| Вариант Power over Ethernet | Мин. мощность на выходе из PSE | Кол-во пар, участвующих в подаче питания |
| PoE | 15.4 Вт | 2 |
| PoE Plus | 30.0 Вт | 2 |
| Cisco UPoE | 60.0 Вт | 4 |
| PoH | 100.0 Вт | 4 |

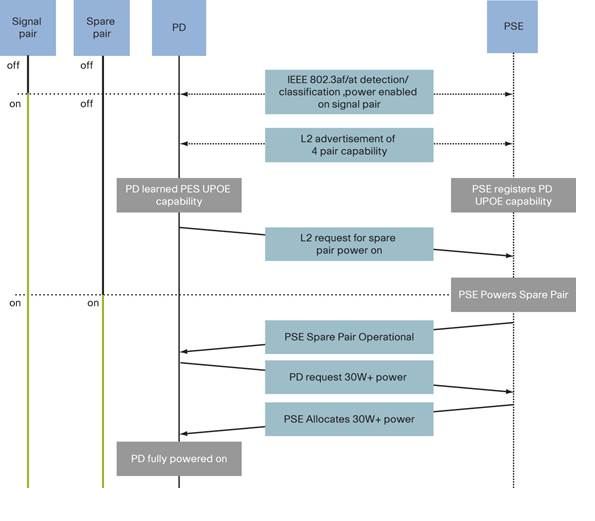

UPoE Процедура определения параметров питания UPOE
PoE and PoE+ передача питания по 2м парам
UPoE передача питания по 4м парам
