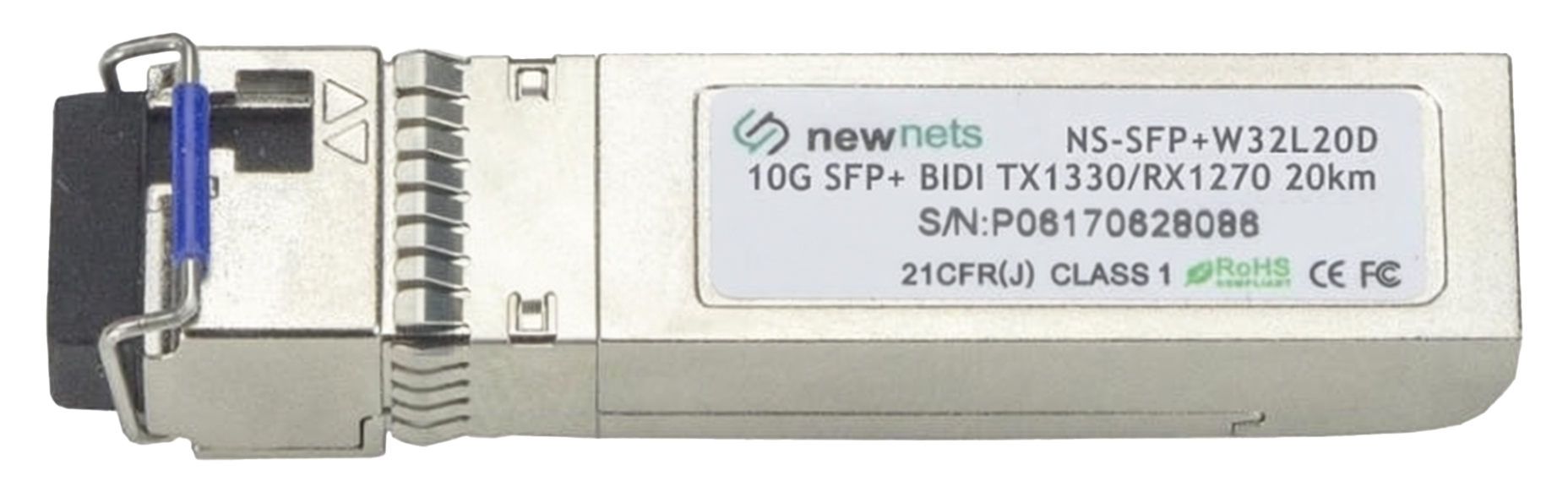

Оптический трансивер NS-SFP+W32L20D, 10G Tx/Rx:1330/1270nm 20km, LC, DDM

Артикул: NS-SFP+W32L20D

В спецификацию

2 137 ₽

Цена на сайте не окончательная, уточняйте у менеджера

Наличие на складах:

Москва в наличии

Новосибирск в наличии

Описание

Оптический трансивер SFP+ (Small Form-factor Pluggable) предназначен для установки в слот маршрутизатора или коммутатора и обеспечивает подключение его к оптическому волокну, выступающему в роли сетевого кабеля. Он преобразует электрические сигналы в оптические для последующей передачи по волоконно-оптической линии и выполняет обратное оптоэлектронное преобразование на приеме. Допускается «горячая» замена модуля без выключения электропитания оборудования (hot-swap).

Данный оптический модуль работает на длинах волн TX/Rx 1330/1270 нм и обладает максимальной дальностью передачи данных до 20 км.

В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.

Функция DDM (Digital Diagnostic Monitoring) позволяет в режиме реального времени контролировать такие параметры, как мощность входящего сигнала (RX), мощность исходящего сигнала (TX) и рабочую температуру модуля. Мониторинг этих данных позволяет оценивать износ оптической системы и состояние трассы в целом.

Особенности

Поддержка скорости передачи данных от 9.95 Гбит/с до 10.3 Гбит/с
Двунаправленный (Bi-Directional) SFP+ трансивер с разъемом Simplex LC
Напряжение питания 3.3 В
Дальность передачи до 20 км по одномодовому волокну (9/125 мкм SMF)
Лазерный передатчик 1330 нм DFB и приемник 1270 нм
Соответствие стандартам IEEE 802.3ae 10GBASE-LR и 10GBASE-LW
Соответствие спецификации SFP+ MSA SFF-8431
Соответствие стандарту цифровой диагностики SFF-8472
Соответствие директиве RoHS (без содержания свинца)
Рабочая температура: -5 ~ +70 °C

Применение

10GBASE-LR при 10.3125 Гбит/с
10GBASE-LW при 9.953 Гбит/с
Другие оптические линии связи

Может использоваться как аналог SNR-SFP+W37-20

Электрические характеристики

Параметр	Символ	Мин.	Тип.	Макс.	Ед. изм.
Напряжение питания	VCC	3.00	-	3.60	В
Ток потребления	Icc	-	200	300	мА
Передатчик (Transmitter)
Входное дифференциальное сопротивление	Rin	-	100	-	Ω
Амплитуда входного сигнала (дифф.)	Vin,pp	150	-	1200	мВ
Напряжение отключения передачи (TX Disable)	VD	2	-	Vcc	В
Напряжение включения передачи (TX Enable)	VEN	Vee	-	Vee+0.8	В
Приемник (Receiver)
Выходное дифференциальное сопротивление	Rout	-	100	-	Ω
Амплитуда выходного сигнала (дифф.)	Vout,pp	300	-	700	мВ
Напряжение ошибки LOS (Fault)	VLOS fault	2	-	VCCHOST	В
Напряжение LOS в норме (Normal)	VLOS norm	Vee	-	Vee+0.8	В

Оптические характеристики

Параметр	Символ	Мин.	Тип.	Макс.	Ед. изм.
Передатчик (Transmitter)
Длина волны излучения	λc	1260	1270	1280	нм
Коэффициент подавления боковых мод	SMSR	30	-	-	дБ
Ширина спектра (-20дБ)	Δλ	-	-	1	нм
Средняя выходная мощность	Pop	-2	-	2	дБм
Коэффициент экстинкции	ER	3.5	-	-	дБ
Оптическая маска глаза	Соответствует IEEE 802.3
Штраф за дисперсию (TDP)	TDP	-	-	3.2	дБ
Средняя мощность выключенного передатчика	-	-	-	-30	дБм
Относительный шум интенсивности	RIN	-	-	-128	дБ/Гц
Приемник (Receiver)
Чувствительность приемника (средняя)	RSENS	-	-	-14,1	дБм
Перегрузка приемника	PMAX	-	-	+0,5	дБм
Центральная длина волны	λC	1320	-	1340	нм
LOS De-Assert (восстановление сигнала)	LOSD	-	-	-15	дБм
LOS Assert (потеря сигнала)	LOSA	-30	-	-	дБм
Гистерезис LOS	-	0.5	-	-	дБ
