Официальный партнер EltexОптический трансивер NS-QSFP-40G-SR-BD, дальность до 150m, длина волны 850nm, MM, LC
Описание
NS-QSFP-40G-SR-BD представляет собой четырехканальный волоконно-оптический QSFP+ трансивер для передачи 40-гигабитных потоков Ethernet-трафика.
QSFP-40G-SR-BD (40G BiDi)
Двунаправленный трансивер QSFP 40 Гбит/с — это подключаемый оптический модуль с дуплексным интерфейсом LC, предназначенный для передачи данных на короткие расстояния и организации межсоединений с использованием многомодового волокна (MMF). Трансивер QSFP 40 Гбит/с BiDi предлагает клиентам эффективное решение, позволяющее повторно использовать существующую 10-гигабитную дуплексную инфраструктуру MMF для перехода на подключение 40 Gigabit Ethernet.
Трансивер QSFP 40 Гбит/с BiDi поддерживает линии длиной 100 и 150 метров на лазерно-оптимизированных многомодовых волокнах OM3 и OM4/OM5 соответственно.
Модуль BiDi соответствует спецификации QSFP MSA, что позволяет клиентам использовать его на всех платформах QSFP 40 Гбит/с для создания сетей 40 Gigabit Ethernet высокой плотности.
Каждый трансивер QSFP 40 Гбит/с BiDi состоит из двух каналов передачи и приема со скоростью 20 Гбит/с каждый в диапазоне длин волн 832–918 нанометров, что обеспечивает совокупную скорость линии 40 Гбит/с через двухволоконное многомодовое соединение.

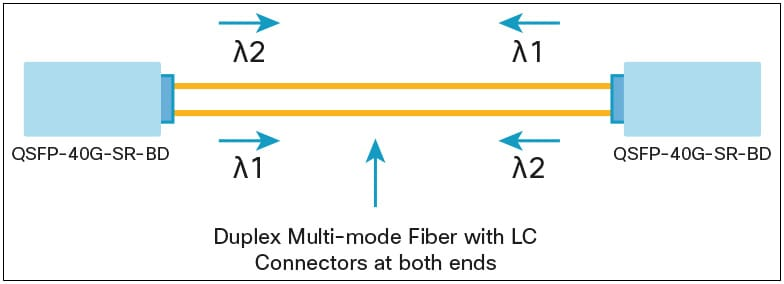

Рисунок 1. Трансивер QSFP BiDi 40 Гбит/с: дуплексный MMF с разъемами LC на обоих концах.
Особенности
- Скорость передачи данных до 20 Гбит/с на канал (общая 40 Гбит/с)
- 2 канала 832-918 нм VCSEL
- 2-канальный PIN-детектор
- Низкое энергопотребление < 3.5 Вт
- Рабочая температура корпуса от 0°C до +70°C
- Напряжение питания 3.3 В
- Соответствие стандарту RoHS 6
- Форм-фактор QSFP с возможностью горячей замены (Hot-Pluggable)
- Максимальная дальность: 100 м (OM3), 150 м (OM4/OM5), 30 м (OM2)
- Разъем Duplex LC (Gray)
- Встроенные функции цифрового мониторинга DDM
Приложения
- 40GBASE-SR4 40G Ethernet
- Межстанционные соединения 40G Telecom
Технические характеристики
| Характеристика | Значение (NS-QSFP-40G-SR-BD) |
| Максимальная мощность передатчика (Maximum transmit power) | +5.0 дБм (на канал) |
| Минимальная мощность передатчика (Minimum transmit power) | -4.0 дБм (на канал) |
| Максимальная мощность приема (Maximum receive power) | +5.0 дБм (на канал) |
| Чувствительность приемника (Receiver sensitivity) | -11.0 дБм (на канал) |
| Минимальная мощность приема (Minimum receive power) | -6.0 дБм |
| Рабочая длина волны (Wavelength) | 832 – 918 нм (BiDi) |
| Класс лазера (Laser class) | 1M / Class I |
| Диапазон рабочих температур | 0 ... +70 °C |
| Тип кабеля (Cable type) | MMF (Многомодовое волокно) |
| Размер сердцевины (Core size) | 50.0 мкм |
| Дальность передачи (Cable distance) |
30 м (OM2) 100 м (OM3) 150 м (OM4/OM5) |
| Цвет защелки (Pull tab color) | Серый (Gray) |
| Энергопотребление (Power consumption) | < 3.5 Вт |
