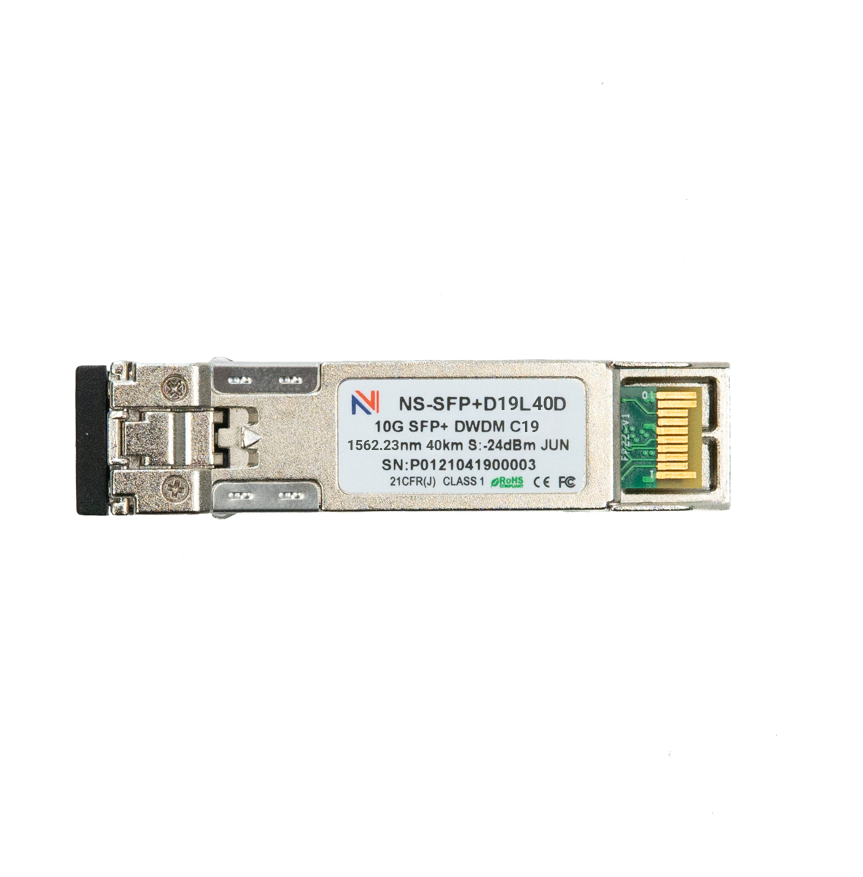

Официальный партнер EltexОптический трансивер NS-SFP+ 10G DWDM, 19 канал, длина волны 1562.23nm, дальность 40km, LC, DDM
Описание
Оптический трансивер NS-SFP+10G-DWDM (19 канал, 1562.23 нм) представляет собой высокопроизводительный модуль SFP+, предназначенный для организации соединений 10 Gigabit Ethernet на расстояния до 40 км по одномодовому оптическому волокну. Трансивер использует длину волны 1562.23 нм (C-band DWDM, сетка 100 ГГц, канал 19), оснащён охлаждаемым EML-лазером и PIN-фотодетектором, что обеспечивает надёжную передачу данных в системах спектрального уплотнения.
Модуль полностью соответствует спецификациям SFF-8431 и IEEE802.3ae, поддерживает цифровую диагностику DDM (Digital Diagnostic Monitoring) через двухпроводной интерфейс I²C с возможностью мониторинга температуры, напряжения, тока смещения лазера, мощности передачи и приёма в реальном времени. Компактный форм-фактор SFP+ обеспечивает возможность горячей замены (hot-pluggable) и низкое энергопотребление.
Особенности
- Скорость передачи данных от 9.95 до 11.3 Гбит/с
- Горячезаменяемый форм-фактор SFP+
- Дуплексный разъём LC
- Сетка ITU 100 ГГц, C-Band DWDM с охлаждаемым EML-лазером
- PIN-фотодетектор
- Дальность передачи до 40 км по одномодовому волокну (SMF)
- Поддержка DDM (SFF-8472) с реальным мониторингом параметров
- Энергопотребление менее 1.5 Вт
- Одиночный источник питания +3.3 В
- Рабочая температура корпуса: от -5°C до +70°C
- Соответствие директиве RoHS
Области применения
- 10GBASE-ER/EW (с FEC и без FEC)
- 8.5G/10G Fibre Channel
- Системы спектрального уплотнения DWDM (шаг 100 ГГц)
- Магистральные линии связи операторов связи
Оптические характеристики
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед. изм. | Прим. |
|---|---|---|---|---|---|---|
| Передатчик | ||||||
| Центральная длина волны (SOL) | △λc | 1562.23-25 | 1562.23 | 1562.23+25 | пм | ITU CH 19 |
| Центральная длина волны (EOL) | ▲λc | 1562.23-100 | 1562.23 | 1562.23+100 | пм | - |
| Оптическая мощность OMA | Pom | -1.7 | - | - | дБм | - |
| Подавление боковой моды | SMSR | 30 | - | - | дБ | - |
| Мощность лазера (выключен) | PTX_DISABLE | - | - | -30 | дБм | - |
| Коэффициент подавления отражённого излучения | ER | 8.2 | - | - | дБ | - |
| RIN21 OMA | RIN | - | - | -128 | дБ/Гц | 1 |
| Допустимые обратные оптические потери | - | - | - | 21 | дБ | - |
| Приёмник | ||||||
| Диапазон длин волн | λ | 1260 | - | 1620 | нм | - |
| Чувствительность приёмника (OMA) | Sen | - | - | -14.1 | дБм | 2 |
| Чувствительность приёмника в стрессовых условиях (OMA) | - | - | - | -11.3 | дБм | 1 |
| Максимальная входная мощность | RX overload | - | - | -1 | дБм | - |
| Коэффициент отражения приёмника | Rrx | - | - | -27 | дБ | - |
| Активация LOS | - | -25 | - | - | дБм | - |
| Деактивация LOS | - | - | - | -16 | дБм | - |
| Гистерезис LOS | - | 0.5 | - | - | дБ | - |
Примечания:
1. Измерено при обратных потерях 21 дБ. Измерено с тестовым сигналом соответствия для BER = 10^{-12}.
2. Измерено с тестовым сигналом соответствия для BER = 10^{-12}. Значения стрессовой чувствительности в таблице приведены для системных измерений BER, включающих влияние схем CDR. Рекомендуется добавлять запас не менее 0.4 дБ при измерениях на уровне компонентов без учёта CDR.
Рекомендуемые условия эксплуатации
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | В |
| Ток потребления | Icc | 360 | - | 450 | мА |
| Рабочая температура корпуса | Tc | -5 | - | +70 | °C |
| Энергопотребление модуля | Pm | - | 1.2 | 1.5 | Вт |
