Стандарты PoE

Стандарты активного PoE - IEEE 802.3af и 802.3at

Активное PoE – это интеллектуальная рабочая схема, которая помогает оборудованию экономить энергию благодаря автоматическому управлению подачи дистанционного питания, что позволяет избегать поломок оборудования и работать дольше.

Так, перед тем, как подать питание на нужное устройство, сам активный PoE-источник стандарта 802.3af/at (может быть адаптер или коммутатор) проверяет и узнает следующее:
1. Есть ли поддержка в устройстве технологии PoE. При ее отсутствии поддержки, питание по витой паре просто подаваться не будет.
2. Проверит, какое напряжение потребляет устройство. И после установки класса питания подаст только нужное значение напряжения на подсоединенный порт.

Согласно стандартов 802.3af и 802.3at длина кабеля для PoE может составлять максимум 100 метров. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных: сечения проводников, металла проводников, количества изгибов на линии, наводок, неравномерных характеристик витой пары, перегибов кабеля и пр. С учетом всего вышеперечисленного практически достижимая максимальная длина кабеля для подачи PoE не более 75 метров.

Сопоставление PoE параметров
Параметр	802.3af (802.3at Type 1) "PoE"	802.3at Type 2 "PoE+"	802.3bt Type 3 "4PPoE"	802.3bt Type 4
Power available at PD	12.95 W	25.50 W	51 W	71 W
Maximum power delivered by PSE	15.40 W	30.0 W	60 W	100 W
Voltage range (at PSE)	44.0–57.0 V	50.0–57.0 V	50.0–57.0 V	52.0–57.0 V
Voltage range (at PD)	37.0–57.0 V	42.5–57.0 V	42.5–57.0 V	41.1–57.0 V
Maximum current I_max	350 mA	600 mA	600 mA per pair	960 mA per pair
Maximum cable resistance per pairset	20 Ω(Category 3)	12.5 Ω(Category 5)	12.5 Ω	12.5 Ω
Power management	Three power class levels negotiated by signature	Four power class levels negotiated by signature or 0.1 W steps negotiated by LLDP	Three power class levels negotiated by signature or 0.1 W steps negotiated by LLDP	0.1 W steps negotiated by LLDP
Derating of maximum cable ambient operating temperature	None	5 °C (9 °F) with one mode (two pairs) active	10 °C (20 °F) with more than half of bundled cables pairs at I_max	10 °C (20 °F) with temperature planning required
Supported cabling	Category 3 and Category 5	Category 5	Category 5	Category 5
Supported modes	Mode A (endspan), Mode B (midspan)	Mode A, Mode B	Mode A, Mode B, 4-pair mode	4-pair mode

Примечание:

Most switched power supplies within the powered device will lose another 10 to 25% of the available power.
More stringent cable specification allows assumption of more current carrying capacity and lower resistance (20.0 Ω for Category 3 versus 12.5 Ω for Category 5).

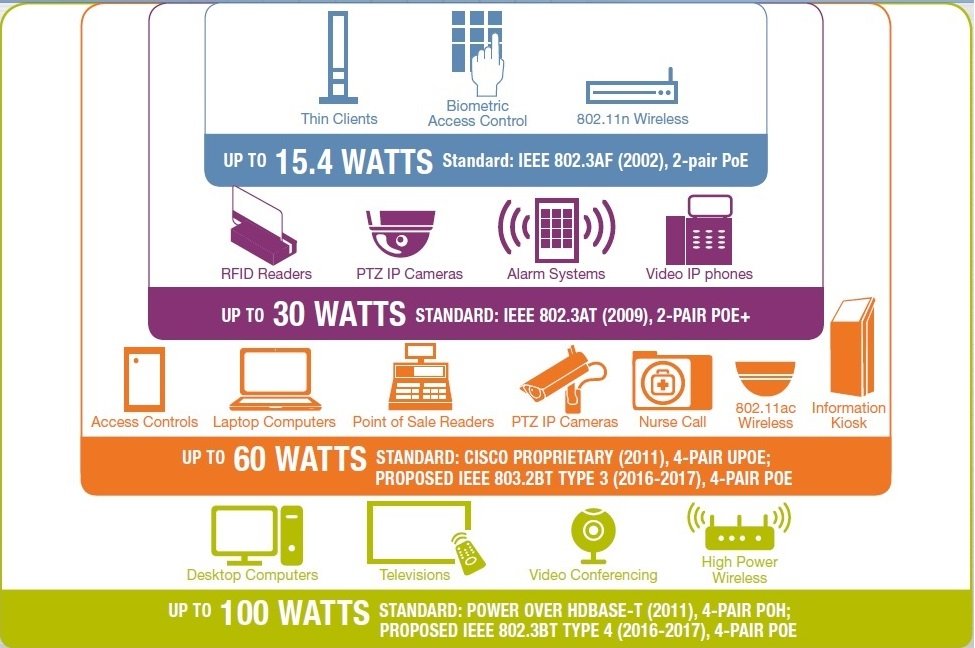

Для удобства эти варианты сведены в такую таблицу :

Вариант Power over Ethernet	Мин. мощность на выходе из PSE	Кол-во пар, участвующих в подаче питания
PoE	15.4 Вт	2
PoE Plus	30.0 Вт	2
Cisco UPoE	60.0 Вт	4
PoH	100.0 Вт	4

UPoE Процедура определения параметров питания UPOE

PoE and PoE+ передача питания по 2м парам

UPoE передача питания по 4м парам
