Телекоммуникационные шкафы: что это, виды, назначения

Введение

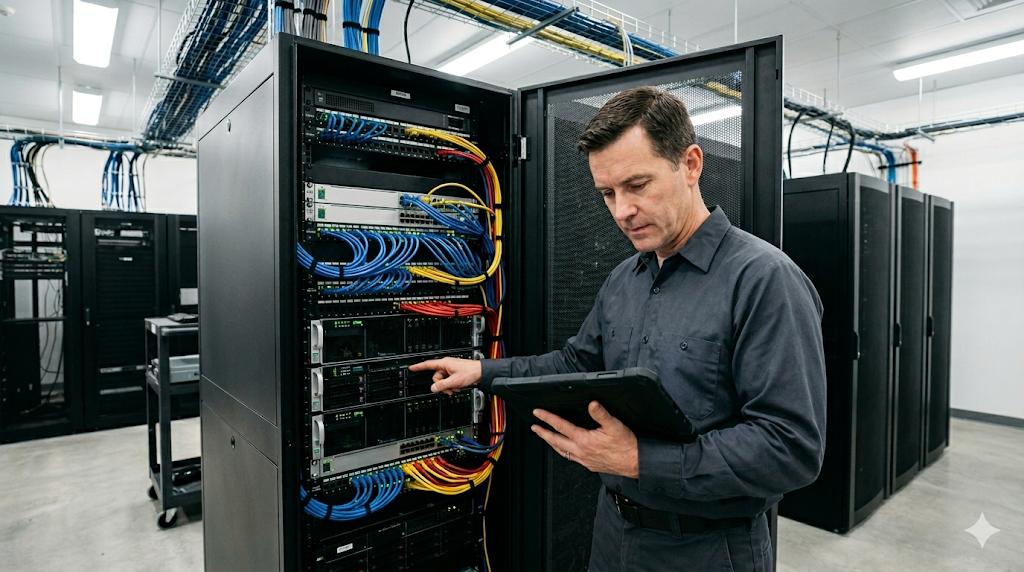

Современный телекоммуникационный шкаф – это защищенная среда, необходимая для размещения активного и пассивного сетевого оборудования в офисных, промышленных и уличных условиях. Они также обеспечивают безопасность, охлаждение, электропитание и удобство обслуживания на протяжении всего срока эксплуатации.

Назначение телекоммуникационного шкафа

Телекоммуникационные шкафы выполняют несколько важных функций:

• эргономичное размещение оборудования в одном пространстве;

• удобство в обслуживании;

• защита от несанкционированного доступа;

• создание и сохранение внутренних климатических условий;

• защита от загрязнений и попадания крупной пыли;

• организация кабельной инфраструктуры и удобного доступа для обслуживания;

• обеспечение надежного электропитания и мониторинга оборудования.

Виды шкафов

Большинство телекоммуникационных шкафов выполнены по стандарту EIA-310 (19 дюймов), что гарантирует совместимость с серверами, коммутаторами, патч-панелями и другим оборудованием разных производителей.

По способу установки:

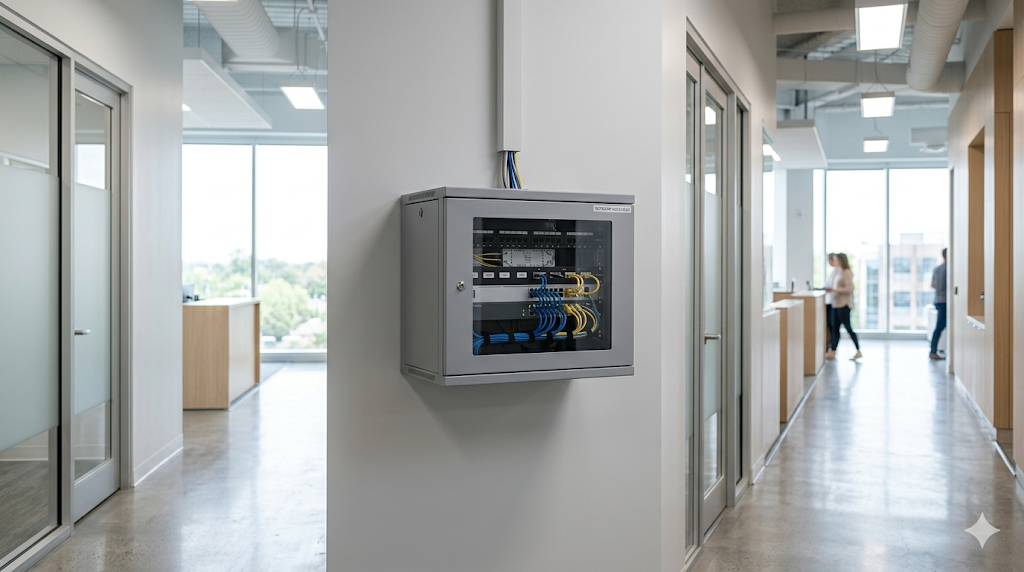

• настенные – компактные и легкие размещаются на ровной вертикальной поверхности. Просты и удобны в сборке и монтаже, не занимают много места при установке;

• напольные – устанавливаются на ровной горизонтальной поверхности, предназначены для размещения большого количества оборудования;

• встраиваемые – в стены, для домашнего или офисного помещения.

По условиям эксплуатации:

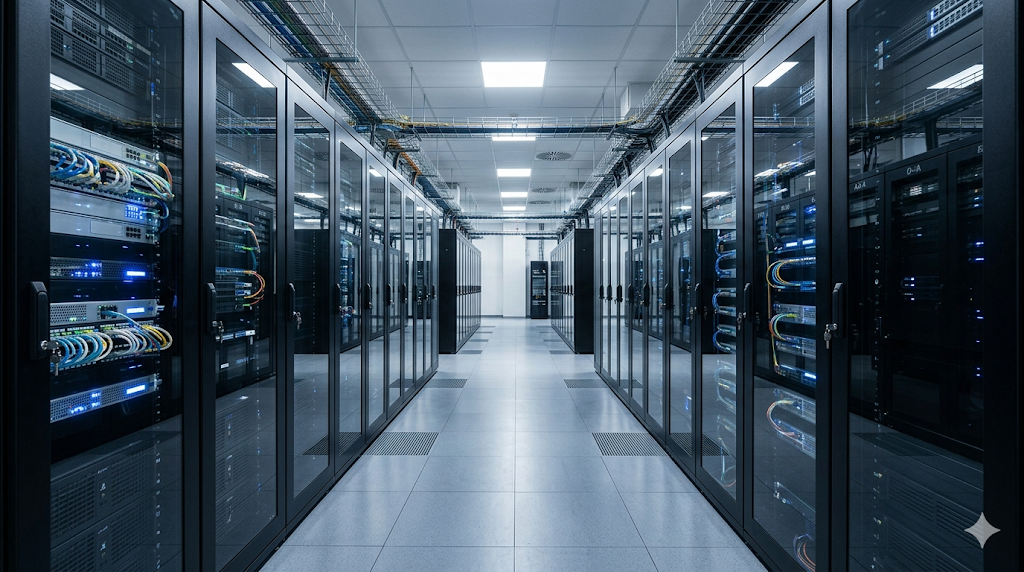

• шкафы для помещений (стандартные) – серверные, ЦОДы, офисы с контролируемым климатом;

• шкафы уличные и для сложных сред – наружное применение, производственные цеха, подвалы;

По уровню защиты:

• стандартные шкафы предназначены для установки серверного оборудования. Дополнительно оснащаются встроенной системой охлаждения, которая поддерживает оптимальную температуру работы техники;

• защищенные (уличные) шкафы предназначены для наружного применения. Они обеспечивают надежную защиту оборудования от пыли и влаги, перепадов температуры, влияния ультрафиолетового излучения и других неблагоприятных воздействий на оборудование. Это делает их идеальными для работы в различных климатических условиях;

• антивандальные шкафы – отличаются от обычных тем, что обладают (в зависимости от моделей) ударопрочным, герметичным, износостойким корпусом, выполненным из утолщенных листов металла с защитой от коррозии. Конструкция является неразборной и выпускается цельносварным способом. Могут иметь разные классы IP в зависимости от модели.

Габариты и монтаж:

• высота – измеряется в Rack Unit (RU);

• ширина – наиболее распространенная ширина 600 мм;

• глубина – должна соответствовать габаритам оборудования с запасом;

• напольный монтаж – при его выборе нужно выбрать тип опор (ножки/ролики) и проверить нагрузку на пол;

• настенный монтаж – при его выборе нужно проверить несущую способность стены;

• также необходимо взять запас по глубине (для серверов и ИБП).

Двери, вентиляция и охлаждение

• стеклянные двери позволяют визуально контролировать состояние оборудования;

• металлические двери обеспечивают повышенную защиту от механических повреждений, снижают естественную вентиляцию;

• перфорированные двери обеспечивают эффективный воздухообмен внутри шкафа, поддерживая оптимальный температурный режим для тепловыделяющего активного оборудования;

• вентиляторы и системы кондиционирования (сплит-системы) обеспечивают активное охлаждение.

Электропитание и мониторинг

Силовая часть шкафа включает:

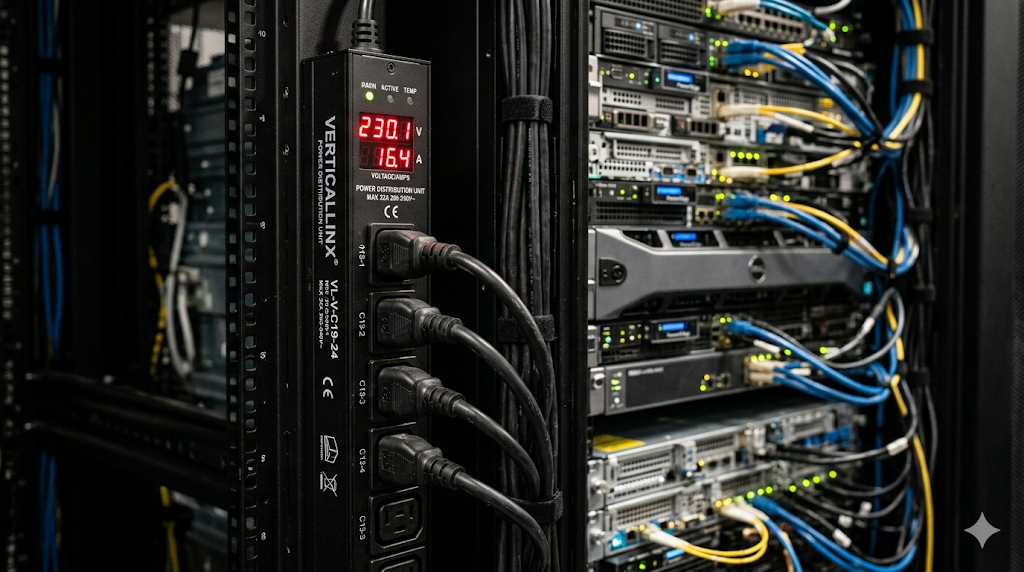

• PDU (Power Distribution Unit) - блоки распределения питания;

• UPS (Uninterruptible Power Supply) – источники бесперебойного питания (ИБП) обеспечивают защиту от перебоев в основной сети и автономную работу оборудования при отключении электричества;

• стабилизаторы напряжения и сетевые фильтры – защита от высокочастотных и импульсных помех, незначительных колебаний напряжения в сети;

• систему заземления;

• датчики температуры, влажности, состояния питания.

Недооценка питания приводит к отказам оборудования даже при правильно выбранном корпусе.

Дополнительные компоненты и оснащение

Помимо корпуса, функциональность телекоммуникационного шкафа определяет его внутреннее оснащение и дополнительные системы. Ключевые компоненты можно разделить на несколько групп:

1. монтаж и установка – стационарные или регулируемые роликовые опоры для напольного размещения и кронштейны для настенного крепления;

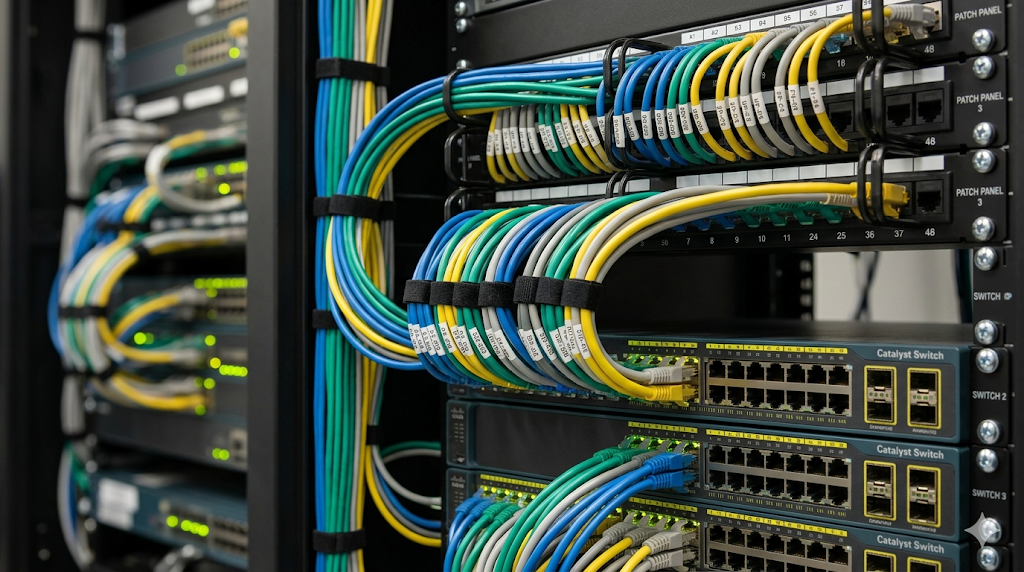

2. кабельная инфраструктура – патч-панели для коммутации оптоволокна, а также органайзеры и системы кабельного менеджмента (Cable Management System), обеспечивают порядок, удобный доступ к оборудованию и снижение рисков повреждения кабелей;

3. климат-контроль – системы вентиляции (пассивные, через перфорацию) и активного охлаждения (вентиляторы, кондиционеры) для поддержания оптимальной температуры оборудования;

4. мониторинг – датчики температуры, влажности, открытия дверей, а также интеллектуальные системы управления (часто входящие в состав «умных» PDU).

Степень защиты IP:

• IP20-IP30 – без защиты от воды, для офисов, серверных комнат и ЦОДов с контролируемым климатом, где исключены брызги и пыль;

• IP54 – стандартная защита, для промышленных помещений, производственных зон, складов и подвалов;

• IP55-IP65 – уличный стандарт, для зон с высокой запыленностью, осадками, а также для мест, где требуется регулярная мойка помещений;

• IP66-IP67 – повышенная защита от воды, для мест подверженных прямому воздействию сильных осадков и ветра;

• IP68-IP69K – максимальная и специализированная защита для экстремальных условий и специализированных объектов с полной защитой от пыли, затопления и воздействия струй воды высокой температуры под высоким давлением. IP68 - часто устанавливаются под землей, в тоннелях и объектах с высоким риском полного затопления. IP69K – используются на предприятиях пищевой, химической, фармацевтической промышленности, где требуется регулярная агрессивная санитарная обработка оборудования.

Типовые задачи и ошибки при выборе

На практике шкаф выбирают под одну из этих задач:

• размещение сетевого оборудования в офисе или серверной;

• организация распределенного узла связи (подвал, склад, цех);

• установка оборудования на улице или в неотапливаемом помещении.

Типовые ошибки:

• выбор по габаритам без учета условий эксплуатации;

• избыточная степень защиты IP;

• игнорирование тепловыделения и схемы вентиляции;

• отсутствие резерва по электропитанию и пространству для обслуживания.

Итогом неправильного выбора является перегрев, невозможность установки ИБП или необходимость полной замены шкафа после монтажа.

Выбор телекоммуникационного шкафа

Перед покупкой шкафа стоит пройтись по следующему чек-листу:

• определить условия установки (офисные/уличные/защищенные);

• рассчитать габариты с запасом для оборудования и кабелей;

• выбрать степень IP и необходимость климат-контроля;

• продумать систему дверей и вентиляции;

• предусмотреть резерв по питанию и мониторинг состояния;

• обеспечить доступ для обслуживания и запас для будущего расширения.

Заключение

Телекоммуникационные шкафы  – это необходимость для любой серверной или крупного ЦОДа. От его правильного выбора зависит безопасная и надежная работа, удобство обслуживания и долговечность оборудования.
