Оптика для SFP-модулей: кабели, коннекторы, патч-корды и пассивные компоненты

Введение

SFP-модуль всегда работает в составе линии. На стабильность соединения влияет весь физический участок между двумя устройствами. Помимо трансивера, на результат влияют кабель, коннекторы, патч-корды, кроссировка и пассивные компоненты.

На практике бывает так, что модуль выбран правильно по скорости, дальности и совместимости с оборудованием, но интерфейс все равно уходит в down. Причина может быть в другом типе волокна, неподходящем коннекторе, грязном разъеме, перегибе патч-корда, неправильной полярности или лишнем затухании на соединениях.

Поэтому оптическую линию лучше рассматривать целиком. Сначала смотрят, какое волокно используется на объекте, сколько волокон доступно, какие разъемы стоят в кроссе, как уложены патч-корды и какие пассивные компоненты добавлены между коммутаторами.

Ранее инженеры NewNets участвовали в подготовке авторского цикла «Все, что вы хотели знать о SFP-модулях». После этого мы решили написать несколько отдельных практических материалов – о выборе SFP-модулей, оптической инфраструктуре, DAC/AOC, WDM-решениях и типовых ошибках при подключении.

Из чего состоит линия для SFP-модуля

Оптическая линия начинается с модуля в интерфейсе оборудования, но на этом она не заканчивается. Дальше сигнал проходит через патч-корд, оптический кросс или патч-панель, магистральный кабель, адаптеры, пигтейлы, муфты и приходит на модуль с другой стороны линии.

Если интерфейс ушел в down, причина может быть не в трансивере. Иногда модуль исправен и подходит по скорости, дальности и типу волокна, но сигнал теряется на другом участке. Например, из-за грязного коннектора, плохого адаптера, ошибки в кроссировке, лишнего изгиба кабеля или большого затухания на соединениях.

Поэтому линию лучше проверять как цепочку. Каждый участок добавляет свое затухание и может повлиять на стабильность соединения.

Даже короткая линия может состоять из нескольких соединений. Чем больше переходов между оборудованием, кроссом и кабельной трассой, тем внимательнее нужно смотреть на затухание и качество разъемов. Для диагностики обычно начинают с простого: проверяют патч-корды, чистоту коннекторов, правильность Tx/Rx и показания DDM/DOM на обоих модулях.

Одномодовое и многомодовое волокно

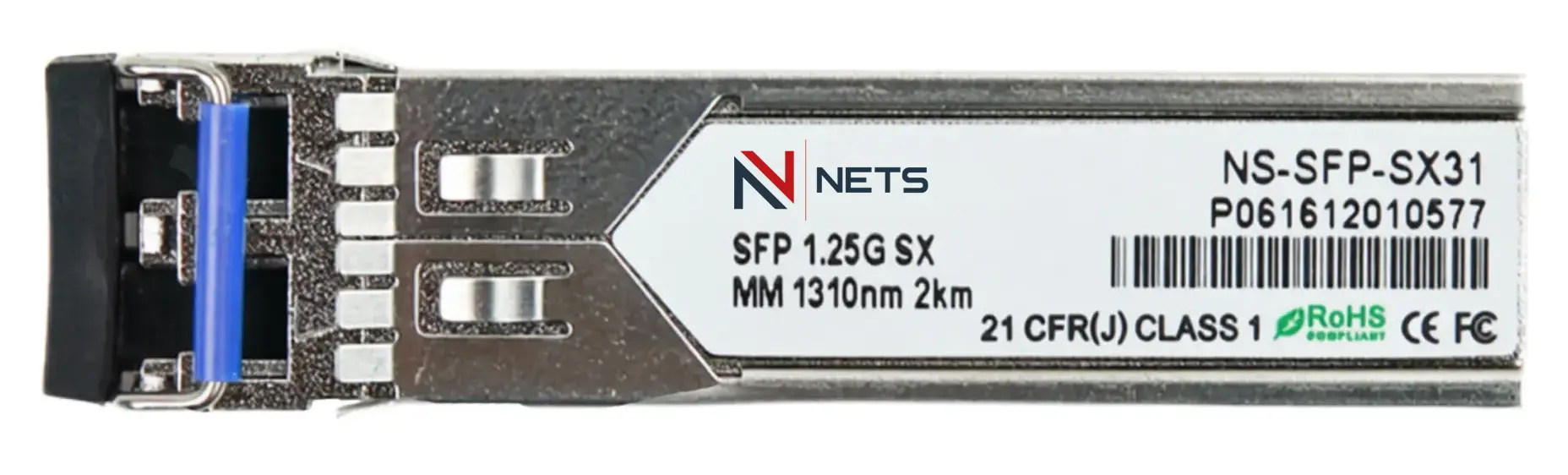

Волокно выбирают под расстояние, оборудование и тип модуля. Многомодовое волокно MM используют на коротких линиях – внутри стойки, между стойками, в серверных, ЦОД и на отдельных участках внутри здания. Для таких линий применяют модули с длиной волны 850 нм, например SFP-SX для 1G или SFP+ SR для 10G.

Одномодовое волокно SM используют там, где линия длиннее. Это связь между зданиями, узлами связи, распределенными объектами и удаленными шкафами. Для таких задач подходят модули на 1310 или 1550 нм, например SFP-LX для линий до 10 км.

Практическая логика выбора простая. Сначала смотрят на расстояние и интерфейс оборудования, потом проверяют доступное волокно, длину волны, коннекторы и оптический бюджет. Нельзя просто заменить MM на SM или наоборот. Модуль, патч-корд, кросс и кабельная линия должны быть рассчитаны на один тип волокна.

Если тип волокна выбран неправильно, интерфейс может остаться в down даже при исправных модулях. Поэтому перед заменой трансивера проверяют модель SFP и всю физическую линию.

Simplex, duplex и количество волокон

Перед выбором модулей и патч-кордов сначала смотрят, сколько волокон доступно в линии. Если есть два волокна, обычно используют duplex-подключение. Если доступно одно волокно, смотрят в сторону BiDi/WDM. Для отдельных 40G и 100G модулей с MPO/MTP нужно проверить количество волокон, тип патч-корда и полярность.

В типовой duplex-линии используются два волокна. По одному волокну модуль передает сигнал, по второму принимает. Такая схема распространена для SFP, SFP+ и SFP28 с разъемом LC. При подключении проверяют Tx и Rx. Если передатчик одного модуля не попадает на приемник второго, интерфейс останется в down.

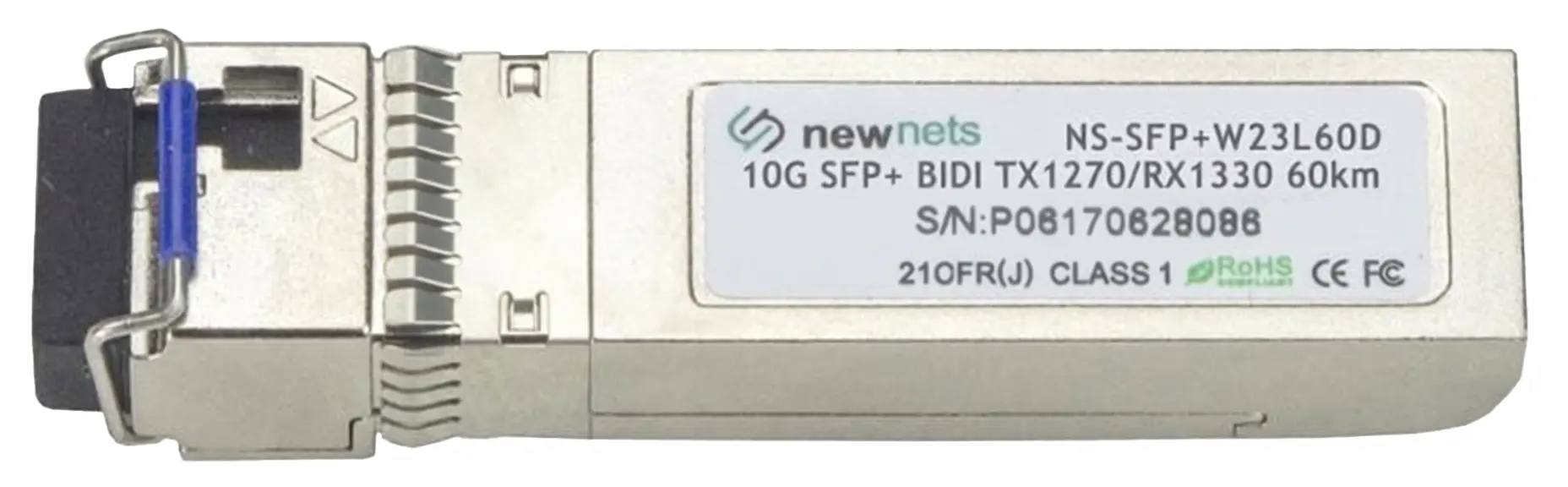

Simplex-линия использует одно волокно. Для таких подключений применяют BiDi/WDM-модули, которые передают и принимают сигнал на разных длинах волн. На одной стороне ставят модуль с одним сочетанием Tx/Rx, на другой стороне – парный модуль с зеркальными длинами волн. Два одинаковых BiDi-модуля в одной линии работать не будут.

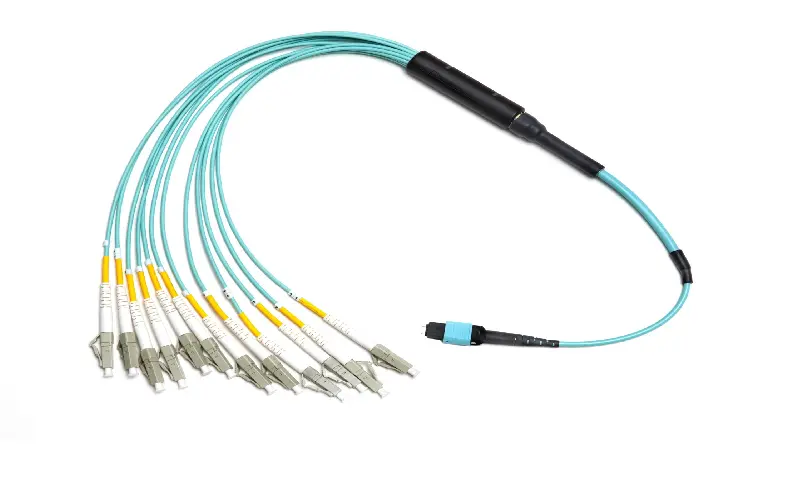

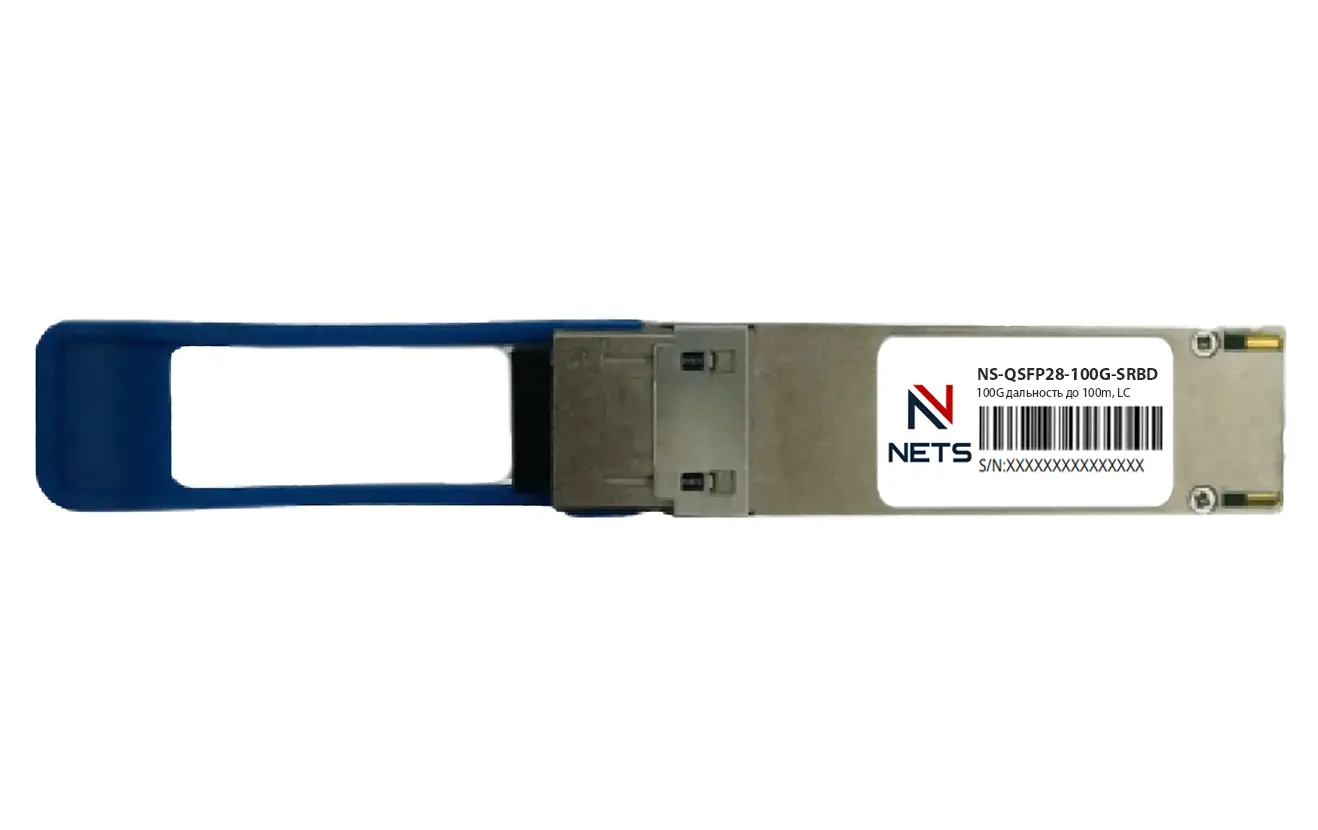

Для 40G и 100G встречаются модули с MPO/MTP. Их подключают MPO/MTP-патч-кордом, поэтому перед покупкой проверяют тип разъема, количество волокон, полярность и режим работы интерфейса. Для SR4 используют MPO/MTP, для LR4 – LC.

Подробности по WDM лучше вынести в отдельный материал. Здесь достаточно зафиксировать базовое правило. Сначала смотрим, сколько волокон реально есть в линии, потом выбираем тип модуля, патч-корд и коннекторы.

Коннекторы для SFP-линий

Коннектор нужно проверять вместе с типом модуля и волокна. По скорости и дальности модуль может подходить, но физически не подключиться к существующей линии. Например, в кроссе может быть SC, на модуле LC, а для подключения понадобится правильный патч-корд или переход через патч-панель.

Для SFP, SFP+ и SFP28 чаще используют LC. Такой разъем встречается у большинства оптических модулей для 1G, 10G и 25G. SC можно встретить в существующей инфраструктуре, телеком-сегменте и отдельных решениях, где линия была построена раньше или оборудование рассчитано под такой тип подключения.

Для части 40G и 100G модулей используется MPO/MTP. Это относится к SR4-модулям, например QSFP+ SR4 и QSFP28 SR4. Их подключают MPO/MTP-патч-кордом, поэтому отдельно проверяют количество волокон и полярность. Для LR4-модулей используется LC, например у QSFP28 LR4.

Отдельно проверяют разъем на модуле и то, что уже установлено в кроссе или патч-панели. На практике проблема часто появляется на переходе между участками линии. Модуль может быть с LC, кабельная линия заведена на SC, а в стойке лежит только LC-LC патч-корд. В таком случае вопрос не в SFP-модуле, а в том, что физическая линия собрана не под тот разъем.

Патч-корды

Патч-корд кажется самой простой частью линии, но именно на нем часто появляются проблемы. Он должен совпадать с линией по типу волокна, коннекторам и полировке. Для многомода берут MM-патч-корд, для одномода – SM. Если на модуле LC, а в кроссе SC, нужен патч-корд LC-SC, а не случайный кабель из стойки.

Отдельно проверяют тип полировки коннектора. В Ethernet/SFP-линиях чаще используют UPC, а APC обычно встречается в отдельных телеком- и PON-сценариях. Смешивать UPC и APC без понимания схемы нельзя. Разъем может физически подключиться, но отражения и потери способны привести к нестабильной работе линии.

Длину лучше выбирать с небольшим запасом. Слишком короткий патч-корд натягивается и создает нагрузку на разъем. Слишком длинный дает лишние петли, мешает обслуживанию и повышает риск перегиба. Для оптики это критично, потому что сильный изгиб добавляет потери и может привести к ошибкам на интерфейсе.

Еще один частый источник проблем – грязные или поврежденные коннекторы. Пыль на торце разъема может снизить уровень принимаемого сигнала, хотя модуль и кабель при этом будут исправны. Поэтому защитные колпачки лучше не выбрасывать, а разъемы перед подключением стоит осматривать и чистить при необходимости.

В стойке патч-корды нужно укладывать аккуратно. Помогает нормальная маркировка, понятная трасса до кросса или соседнего оборудования и отсутствие резких изгибов. Это особенно заметно при обслуживании, когда нужно быстро понять, куда идет линия и какой участок проверять первым.

DAC и AOC как альтернатива оптике с отдельными модулями

Для прямого соединения оборудования используют отдельные SFP-модули с патч-кордом, DAC-кабели или AOC-кабели. В таких решениях модульная часть уже встроена в кабель, поэтому их подключают напрямую в интерфейсы оборудования.

DAC применяют внутри стойки или между соседними стойками. Это медный кабель с разъемами SFP/SFP+/SFP28/QSFP на концах. Он удобен для коротких подключений, когда нужно соединить сервер с коммутатором или два коммутатора рядом. При выборе DAC учитывают длину, толщину кабеля, радиус изгиба, совместимость с оборудованием и электромагнитные помехи. Это особенно заметно, если кабель проходит рядом с силовыми линиями или другим источником наводок.

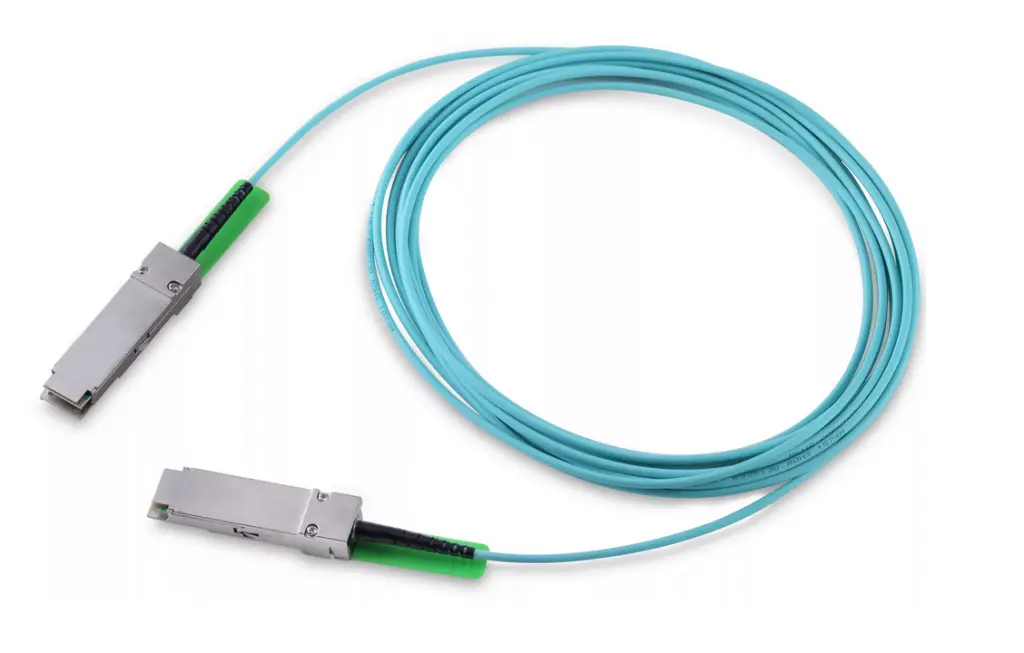

AOC используют там, где нужно больше расстояние и легче кабель. Внешне он похож на DAC, но внутри работает оптическая линия с активными компонентами на концах. AOC удобен для соединений в серверных и ЦОД, где медный DAC уже неудобен по длине, укладке или условиям эксплуатации.

Перед покупкой DAC или AOC проверяют длину, форм-фактор, скорость, совместимость с оборудованием и требования к изгибу кабеля. Подробно эти решения лучше разобрать в отдельной статье. Здесь достаточно показать их место в инфраструктуре. Это готовые кабельные сборки для прямого соединения оборудования.

Пассивные компоненты линии

Между двумя SFP-модулями часто находятся дополнительные пассивные элементы. Это оптические кроссы, патч-панели, адаптеры, пигтейлы, муфты, аттенюаторы и другие компоненты кабельной инфраструктуры. Они не требуют питания и не обрабатывают трафик, но напрямую влияют на качество линии.

Кроссы и патч-панели помогают организовать подключение кабельных линий в стойке или узле связи. Через них удобнее маркировать линии, переключать порты и обслуживать трассу. Но каждый переход через адаптер добавляет небольшие потери. Если адаптер загрязнен, поврежден или плохо зафиксирован, уровень сигнала на приемной стороне может снизиться.

Пигтейлы используют для оконцевания кабеля. Один конец сваривают с волокном магистрального кабеля, второй выводят на разъем. Муфты нужны для соединения и защиты сварок на трассе. На этих участках тоже появляется затухание, поэтому при расчете линии учитывают качество сварки и состояние соединений.

Аттенюаторы добавляют ослабление сигнала. Их используют, когда дальнобойный модуль работает на короткой линии и приемник получает слишком большую мощность. Сплиттеры обычно относятся к PON и отдельным оптическим схемам, а не к типовой point-to-point Ethernet-линии между двумя SFP-модулями. При этом они тоже вносят потери. MUX/DEMUX применяют в WDM-системах для объединения и разделения длин волн, но эту тему лучше разобрать отдельно в материале про WDM.

Главное правило простое. Пассивные компоненты не усиливают сигнал. Они добавляют затухание, точки соединения и возможные места ошибок. Поэтому при запуске линии проверяют модули, патч-корды и весь путь между ними. Чем больше соединений, сварок и переходов, тем внимательнее нужно смотреть на оптический бюджет и показания DDM/DOM.

Типовые ошибки при сборке оптической линии

При проблемах с оптикой сначала подозревают SFP-модуль, но причина часто находится в физической линии. Модуль может быть исправен, а интерфейс все равно останется в down из-за патч-корда, разъема, полярности, грязного коннектора или неправильно рассчитанного затухания.

На практике такие проблемы часто выглядят одинаково. Порт в down, модуль новый, а причина оказывается в грязном LC, перепутанном Tx/Rx или лишнем затухании на кроссе. Поэтому линию проверяют последовательно, от типа волокна и коннекторов до DDM/DOM на обоих концах.

После сборки линии полезно сразу посмотреть DDM/DOM. Если Rx Power находится около нижней или верхней границы допустимого диапазона, проблему лучше искать в линии, а не ждать, пока соединение начнет падать под нагрузкой.

Чек-лист перед подключением

Перед подключением проверьте базовые параметры линии. Это занимает немного времени, но помогает заранее найти ошибки, из-за которых интерфейс потом уходит в down или работает нестабильно.

Проверить нужно:

• форм-фактор модуля и скорость интерфейса;
• совместимость модуля с оборудованием;
• тип волокна – SM или MM;
• категорию волокна для MM-линий – OM3, OM4 или OM5;
• коннекторы на модуле, патч-корде, кроссе или патч-панели;
• количество доступных волокон между точками;
• длину линии и оптический бюджет;
• патч-корды, маркировку и правильность Tx/Rx;
• состояние разъемов и чистку при необходимости;
• полярность для MPO/MTP-подключений;
• показания DDM/DOM после запуска линии.

После включения порта стоит посмотреть Rx Power и Tx Power на обоих концах. Если уровень сигнала находится слишком близко к границам допустимого диапазона, линию лучше проверить сразу. Так проще найти проблему до того, как связь начнет падать под нагрузкой или после очередного переключения в кроссе.
