Как выбрать SFP-модуль под задачу: скорость, расстояние, волокно и совместимость

Как выбрать SFP-модуль под задачу: скорость, расстояние, волокно и совместимость

Введение

SFP-модули часто выбирают по двум параметрам – скорости и дальности. Например, нужен 10G-модуль на 10 км. На первый взгляд кажется, что достаточно взять любой SFP+ 10 км и установить его в коммутатор.

На практике этого мало.

При подборе нужно учитывать интерфейс оборудования, тип линии, волокно, длину волны, разъем, оптический бюджет и совместимость с конкретным устройством.

Ошибка в одном параметре может привести к тому, что линк не поднимется, будет нестабильно работать или модуль вообще не определится оборудованием.

Ранее инженеры NewNets участвовали в подготовке авторского цикла «Все, что вы хотели знать о SFP-модулях». После этого мы решили написать несколько отдельных практических материалов – о выборе SFP-модулей, оптической инфраструктуре, DAC/AOC, WDM-решениях и типовых ошибках при подключении.

Чем отличаются SFP, SFP+, SFP28, QSFP+ и QSFP28

Форм-фактор показывает, в какой порт устанавливается модуль и с какой скоростью он работает. SFP используют до 1G, SFP+ – для 10G, SFP28 – для 25G, QSFP+ – для 40G, QSFP28 – для 100G.

Форм-фактор должен совпадать с интерфейсом оборудования, а сам интерфейс – поддерживать нужный режим работы. Например, SFP и SFP+ похожи внешне, но 10G-модуль SFP+ не заработает в обычном 1G SFP-интерфейсе. Обратную ситуацию тоже проверяют отдельно. Некоторые SFP+ интерфейсы поддерживают 1G SFP-модули, но это зависит от оборудования.

Форм-фактор	Типовая скорость	Где применяется
SFP	1G	Доступ, офисные сети, коммутаторы с 1G-интерфейсами, подключение удаленных шкафов и отдельных устройств
SFP+	10G	Серверные, агрегация, uplink между коммутаторами, подключения в ЦОД
SFP28	25G	Серверные подключения, ToR-коммутаторы, переход с 10G на более плотные серверные подключения
QSFP+	40G	Агрегация, ЦОД, соединения между коммутаторами, breakout на 4 канала по 10G
QSFP28	100G	Магистрали, ЦОД, ядро сети, высоконагруженные соединения, breakout на 4 канала по 25G

Режимы разветвления проверяют отдельно. Один QSFP+ порт может работать как четыре 10G-канала, а QSFP28 – как четыре 25G-канала. Но поддержка breakout зависит от коммутатора, прошивки, настроек интерфейса и кабеля. Поэтому перед покупкой модуля, DAC или AOC лучше сверить форм-фактор и список поддерживаемых режимов для конкретного оборудования.

Какой SFP-модуль выбрать под задачу

Сначала стоит понять задачу линии. Что нужно подключить, на какой скорости и на каком расстоянии. Один SFP-порт может использоваться по-разному. В него можно установить медный модуль RJ-45, многомодовый модуль для короткой оптической линии или одномодовый модуль для связи на несколько километров.

Для 1G это особенно заметно. Если рядом стоит устройство с медным портом, может подойти SFP-Copper-1G. Для соединения оборудования внутри серверной по оптике используют SFP-SX для 1G или SFP+ SR для 10G. Для линии между зданиями или узлами связи берут одномодовые модули, например SFP-LX, SFP-EX или SFP-ZX.

Задача	Что обычно используют	Что проверить
Подключить устройство на 1G по витой паре	Медный SFP RJ-45, например SFP-Copper-1G	Поддерживает ли порт медные SFP, какая нужна скорость, какой кабель используется и хватит ли дистанции до 100 м
Соединить оборудование в серверной по оптике	Многомодовый SFP/SFP+, например SFP-SX для 1G или SFP+ SR для 10G	Тип волокна MM, длину линии, коннектор LC и поддержку модуля со стороны оборудования
Подключить удаленный шкаф, здание или узел связи	Одномодовый SFP/SFP+, например SFP-LX	Тип волокна SM, дальность, длину волны, оптический бюджет и запас по затуханию
Передать 1G на большую дистанцию	SFP-EX или SFP-ZX	Дальность линии, затухание, состояние кроссов, мощность передатчика и чувствительность приемника
Использовать одно волокно вместо двух	BiDi/WDM SFP, например парный комплект SFP-BiDi	Нужна парная установка модулей с зеркальными Tx/Rx. Одинаковые модули на обе стороны ставить нельзя
Соединить оборудование внутри стойки на 10G или выше	DAC-кабель	Длину кабеля, совместимость с портом и поддержку DAC со стороны коммутатора или сервера
Соединить стойки в ЦОД на 10G, 25G, 40G или 100G	AOC-кабель или оптические модули	Дальность, тип порта, удобство прокладки, радиус изгиба и требования к замене кабеля при повреждении
Перейти на 25G	SFP28-SR или SFP28-LR	Поддержку SFP28-порта, тип волокна, дальность и совместимость с оборудованием
Подключить 40G или 100G	QSFP+/QSFP28, например QSFP+ SR4 или QSFP28 SR4	Форм-фактор, тип волокна и разъем. Для SR4 используют MPO/MTP, для LR4/IR4 – LC.
Уплотнить несколько каналов в одном волокне	CWDM или DWDM-модули	Сетку длин волн, совместимость с мультиплексором, оптический бюджет и план частот

Медный SFP удобен, когда нужно быстро подключить устройство с RJ-45 и не переделывать линию под оптику. Но у него есть ограничения. У медных модулей выше энергопотребление и тепловыделение, а дальность ограничена 100 м. Для высокоплотных коммутаторов это может стать проблемой.

С оптикой логика другая. Для коротких линий внутри серверной обычно используют MM-модули на 850 нм. Для связи между зданиями, узлами связи и удаленными площадками берут SM-модули на 1310 или 1550 нм. Если свободных волокон мало, смотрят в сторону BiDi/WDM, CWDM или DWDM.

Какие параметры действительно важны при выборе

Когда задача понятна, проверяют уже не название модуля, а параметры линии и порта. В описании и документации характеристик много, но для первичного подбора хватает базового набора.

Параметр	На что влияет	Что проверить
Скорость	Совместимость с портом и пропускную способность линии	1G, 10G, 25G, 40G или 100G. Например, для 1G может подойти SFP-Copper-1G, а для 25G уже нужен SFP28
Форм-фактор	Физическую установку модуля в порт оборудования	SFP, SFP+, SFP28, QSFP+ или QSFP28. Модуль должен соответствовать порту коммутатора, маршрутизатора или сервера
Тип среды	Выбор между витой парой, MM и SM	Для RJ-45 нужен медный модуль. Для короткой оптики обычно используют MM. Для линий между зданиями и узлами связи чаще используют SM
Расстояние	Дальность работы линии	До 100 м для медных модулей, сотни метров для MM, километры и десятки километров для SM. Например, для одномодовых линий на несколько километров используют SFP-LX.
Длина волны	Совместимость модулей и тип волокна	850 нм чаще используют для MM. 1310 и 1550 нм обычно встречаются в SM-модулях. Для BiDi/WDM нужно проверять Tx/Rx с обеих сторон
Количество волокон	Тип линии и расход волокон в кабеле	Обычные duplex-модули используют два волокна. BiDi/WDM работают по одному волокну, но требуют парные модули с зеркальными длинами волн
Разъем	Совместимость с патч-кордом и кроссом	LC, SC или MPO/MTP. Даже при одинаковой скорости и дальности модуль может не подойти из-за другого разъема
Оптический бюджет	Запас по затуханию на линии	Нужно учитывать длину кабеля, сварки, патч-панели, кроссы, загрязнение коннекторов и запас на деградацию линии
DDM/DOM	Контроль состояния модуля	С помощью DDM/DOM можно смотреть температуру, напряжение, ток лазера, мощность передачи и приема
Совместимость с оборудованием	Определение модуля в порту и стабильность линка	Нужно проверить поддержку модулей конкретным коммутатором, серверным адаптером или маршрутизатором

Частая ошибка – смотреть только на скорость и расстояние. Например, модуль может быть 1G и подходить по дальности, но при этом иметь другой разъем, работать по другому типу волокна или требовать парный BiDi-модуль на второй стороне.

С дальностью тоже лучше не ориентироваться только на цифру в названии. Если модуль рассчитан на 10 км, это не значит, что любая линия до 10 км будет работать без вопросов. На практике смотрят на затухание, качество сварок, состояние кроссов и запас по оптическому бюджету.

Оптический бюджет считают в dB. Из мощности передатчика и чувствительности приемника вычитают потери линии и оставляют запас.

Для медных SFP отдельно проверяют тепловыделение и поддержку со стороны оборудования. Такие модули удобны для подключения RJ-45, но в плотных коммутаторах могут греться сильнее оптических. Особенно это заметно на 10GBASE-T.

Оптический или медный модуль

После выбора форм-фактора нужно определиться со средой передачи. В SFP-порт можно поставить оптический модуль или медный RJ-45 SFP. Для коротких соединений внутри стойки часто используют DAC, а для более длинных соединений в серверной или ЦОД – AOC.

Эти варианты закрывают разные задачи. Медный SFP нужен, когда нужно подключить устройство по витой паре и не менять существующую медную линию. Оптический модуль выбирают для работы по MM или SM волокну. DAC и AOC удобны, когда нужно соединить оборудование напрямую, без отдельной пары модулей и патч-корда.

Вариант	Где используется	Плюсы	Что проверить
RJ-45 SFP	Подключение оборудования по витой паре, временные подключения, переход с оптики на медь	Можно использовать существующую медную линию, не нужен оптический патч-корд	Поддержку медного модуля портом, скорость, категорию кабеля, дальность и тепловыделение
Оптический модуль	Линии по MM или SM волокну, связь между шкафами, зданиями и узлами связи	Большой выбор по дальности, ниже тепловыделение, устойчивость к электромагнитным помехам	Тип волокна, длину волны, дальность, разъем, оптический бюджет и совместимость
DAC	Короткие соединения внутри стойки или между соседними стойками	Простое подключение, низкая задержка, не нужны отдельные трансиверы	Длину кабеля, поддержку DAC со стороны оборудования и радиус изгиба
AOC	Соединения в серверных и ЦОД на большие расстояния, чем у DAC	Меньше вес и толщина кабеля, лучше подходит для плотной прокладки	Длину, форм-фактор, совместимость с портом и удобство замены при повреждении

Для 1G медный SFP часто выглядит самым простым вариантом, если рядом стоит устройство с RJ-45 или уже проложена витая пара. Но массово ставить такие модули в плотные коммутаторы не всегда удобно из-за нагрева.

Оптические модули лучше подходят для постоянных линий, особенно если нужно выйти за пределы одной стойки или помещения. Для коротких расстояний используют многомодовое волокно и модули на 850 нм. Для линий между зданиями или площадками чаще выбирают одномодовое волокно и модули на 1310 или 1550 нм.

DAC и AOC здесь только обозначим. Подробно их лучше разобрать во второй статье, где речь пойдет про оптическую инфраструктуру, прямые кабельные соединения и пассивные компоненты.

DDM/DOM и диагностика линии

DDM или DOM нужен для диагностики линии, а не для формальной галочки в характеристиках. Если модуль поддерживает мониторинг, на оборудовании можно посмотреть температуру, напряжение, ток лазера, мощность передачи и мощность приема.

Это помогает быстрее понять, где искать проблему. Например, линк не поднимается после подключения. Без диагностики приходится по очереди проверять модуль, патч-корд, кросс, порт и настройки оборудования. С DDM/DOM можно сразу увидеть, приходит ли оптический сигнал на приемник и не выходит ли уровень мощности за допустимые пределы.

Параметр	Что показывает	Как помогает
Температура	Насколько сильно нагревается модуль	Помогает выявить перегрев, особенно у медных SFP/SFP+ и плотных коммутаторов
Напряжение	Питание модуля со стороны порта	Помогает проверить, нет ли проблем с питанием или нестабильной работой порта
Ток лазера	Нагрузку на передатчик	Может показать деградацию лазера или работу модуля в нештатном режиме
Tx Power	Мощность сигнала, который модуль передает в линию	Помогает понять, уходит ли сигнал с нужным уровнем
Rx Power	Мощность сигнала, который модуль принимает с линии	Один из главных параметров при поиске проблем с затуханием, грязными коннекторами или неправильным типом модуля

На практике чаще всего смотрят Rx Power по допустимому диапазону из паспорта конкретного модуля. Слишком низкий и слишком высокий уровень одинаково могут приводить к ошибкам. Если мощность приема ниже нормы, проблема может быть в длинной линии, плохой сварке, грязном коннекторе, сильном изгибе кабеля или неподходящем модуле. Если мощность выше нормы, причина может быть в дальнобойном модуле на слишком короткой линии.

DDM/DOM не заменяет нормальную проверку линии, но сильно сокращает время диагностики. Особенно на удаленных объектах, где лишний выезд инженера превращается в отдельную задачу.

Типовые ошибки при выборе SFP

Даже если модуль подходит по скорости и физически устанавливается в интерфейс, связь может не появиться. Чаще всего проблема не в «сгоревшем» модуле. Причина может быть в типе волокна, длине волны, разъеме, совместимости или неверно рассчитанном оптическом бюджете.

В реальных заявках часто пишут «нужен SFP 10 км», но этого недостаточно даже для первичного подбора.

Ошибка	Что происходит	Как проверить заранее
Перепутали SM и MM	Модуль может установиться в порт, патч-корд тоже подключится, но линк не поднимется или будет работать нестабильно	Сверить тип волокна в линии. Для MM обычно используют 850 нм, для SM чаще 1310 или 1550 нм
Выбрали неправильную длину волны	Модули стоят с двух сторон линии, но не «видят» друг друга	Проверить Tx/Rx, длину волны и тип модуля. Особенно внимательно смотреть WDM/BiDi, CWDM и DWDM
Поставили два одинаковых WDM-модуля	На обоих концах модуль передает и принимает на одних и тех же длинах волн, поэтому связь не появляется	Для WDM/BiDi нужны парные модули с зеркальными значениями Tx/Rx
Не проверили совместимость	Модуль физически подходит, но оборудование его не определяет или пишет unsupported transceiver	Проверить список поддерживаемых модулей, прошивку оборудования и требования производителя
Не рассчитали оптический бюджет	По паспорту модуль рассчитан на нужную дальность, но реальная линия дает слишком большое затухание	Учесть длину кабеля, сварки, кроссы, патч-панели, загрязнение коннекторов и запас по мощности
Поставили слишком мощный модуль на короткую линию	Приемник получает слишком высокий уровень сигнала, из-за этого возможны ошибки или нестабильная работа	Сравнить мощность передатчика, чувствительность приемника и реальную длину линии. При необходимости использовать аттенюатор

Самая частая ошибка – выбирать модуль только по скорости и дальности. Например, «нужен 1G на 10 км» звучит как готовое ТЗ, но для подбора этого мало. Нужно понять, какое волокно уже проложено, какой разъем стоит в кроссе, какие длины волн нужны на концах линии и поддерживает ли оборудование выбранный модуль.

Еще один неприятный сценарий – дальнобойный модуль на короткой линии. Кажется, что запас по мощности не повредит, но приемник тоже имеет допустимый диапазон. Если сигнал приходит слишком сильным, линк может работать нестабильно. Для коротких линий лучше выбирать модуль под реальную дистанцию. Если дальнобойный модуль уже используется, может понадобиться аттенюатор.

Чек-лист перед покупкой

Перед покупкой SFP-модуля лучше пройтись по короткому списку. Это занимает несколько минут, но помогает избежать ситуации, когда модуль приехал, установился в порт, но линк так и не поднялся.

Проверьте:

форм-фактор порта – SFP, SFP+, SFP28, QSFP+ или QSFP28;
требуемую скорость линии;
тип среды – медь, MM или SM;
расстояние между точками подключения;
длину волны;
количество волокон – одно или два;
тип разъема – RJ-45, LC, SC или MPO/MTP;
оптический бюджет с учетом кроссов, сварок и патч-панелей;
поддержку DDM/DOM, если нужна удаленная диагностика;
совместимость модуля с коммутатором, маршрутизатором или серверным адаптером;
поддержку DAC/AOC, если вместо отдельных модулей используется готовый кабель;
температурный диапазон эксплуатации, особенно для уличных шкафов, промышленных объектов и медных SFP/SFP+ с повышенным тепловыделением.

Заключение

SFP-модуль подбирают от задачи линии. Сначала смотрят на оборудование, скорость, расстояние и тип среды. После этого проверяют волокно, длину волны, разъем, оптический бюджет и совместимость с конкретным устройством.

Если ориентироваться только на скорость и дальность, легко ошибиться. Модуль может физически установиться в интерфейс, но остаться в down из-за другого типа волокна, неправильной длины волны, неподходящего разъема, несовместимости с оборудованием или слишком большого затухания на линии.

Для коротких подключений может подойти медный SFP, DAC или AOC. Для линий между шкафами, зданиями и узлами связи чаще используют оптические модули под MM или SM волокно. Если свободных волокон мало, отдельно рассматривают BiDi/WDM, CWDM или DWDM.

Перед покупкой лучше сверить параметры модуля с реальной линией и документацией оборудования. Это проще, чем потом искать проблему в кроссе, патч-корде, прошивке коммутатора или оптическом бюджете уже после монтажа.

Полезные ссылки по теме

В каталоге NewNets можно посмотреть модули и кабели для разных скоростей и сценариев подключения:

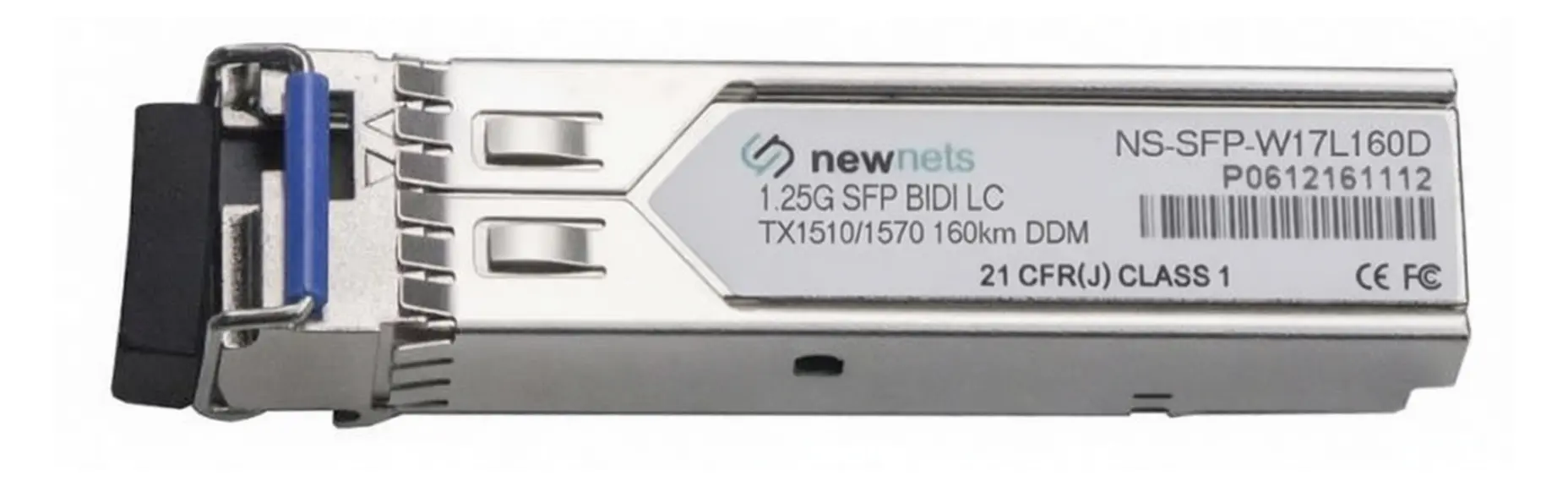

SFP-модули 1G

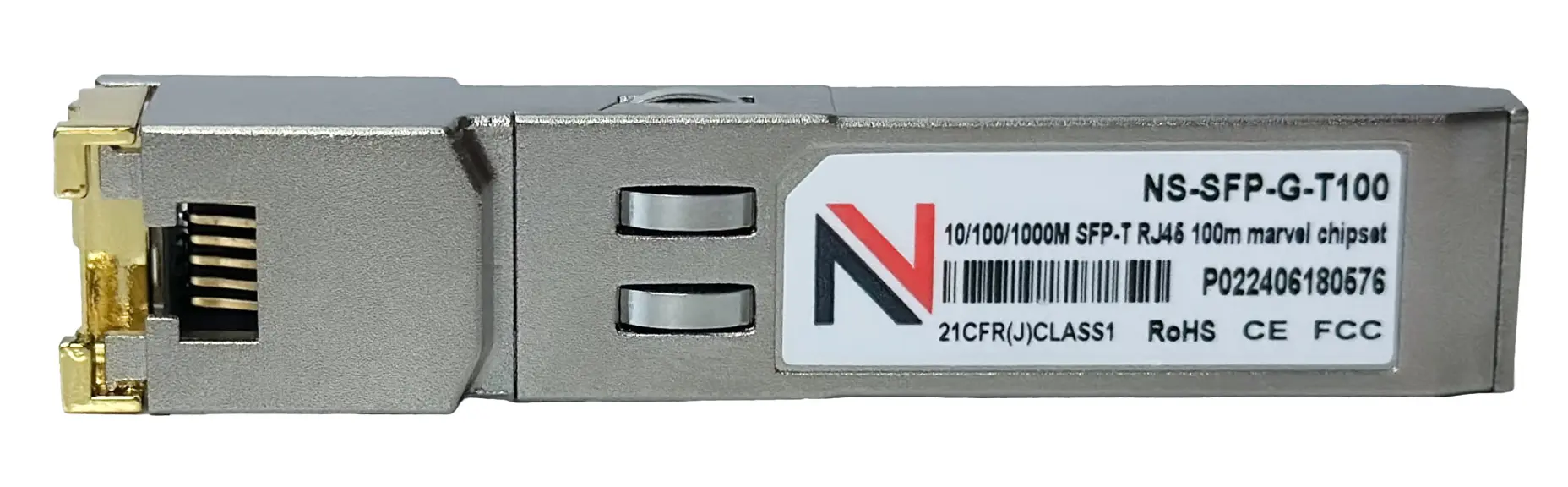

Медные SFP/SFP+ модули RJ-45

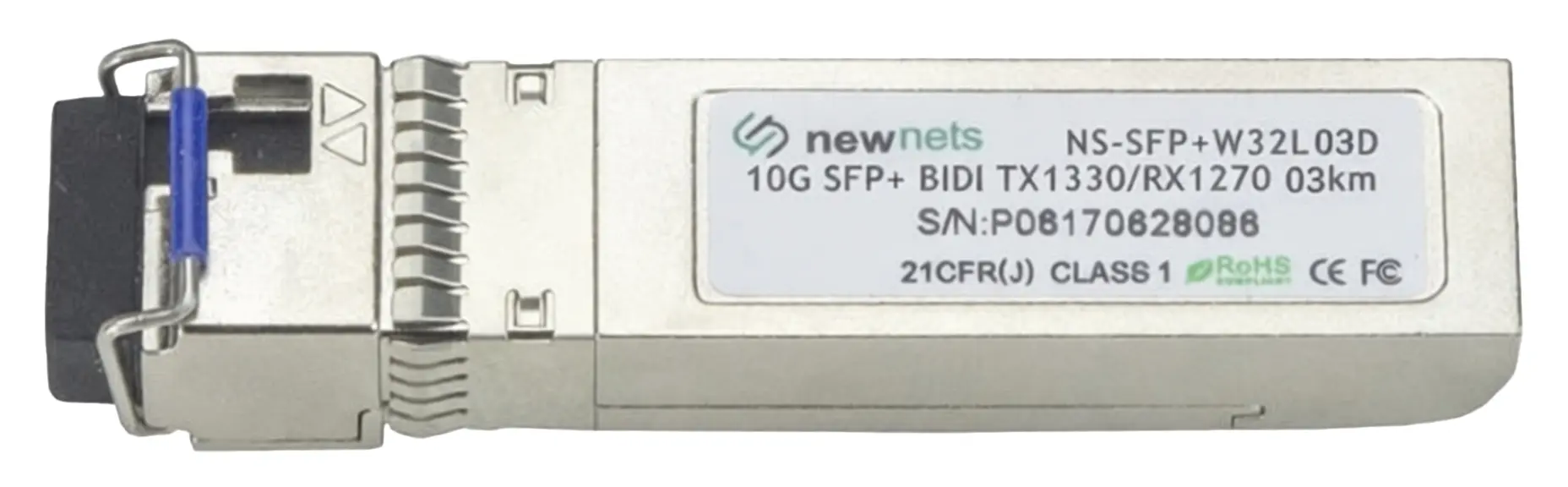

SFP+ модули 10G

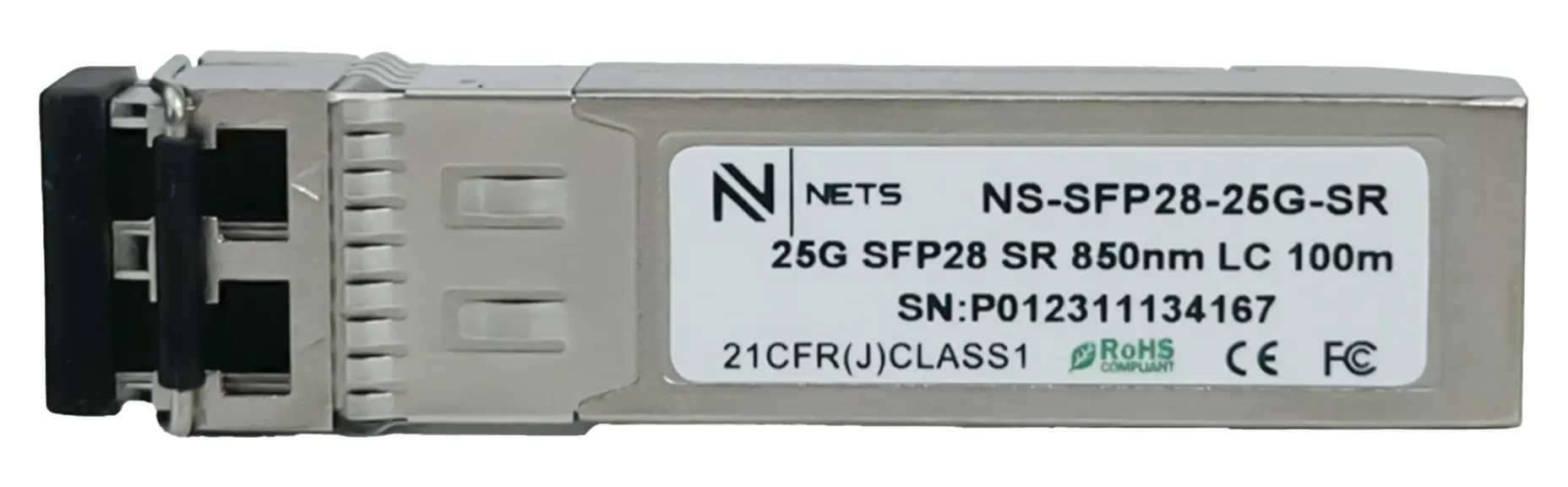

SFP28 модули 25G

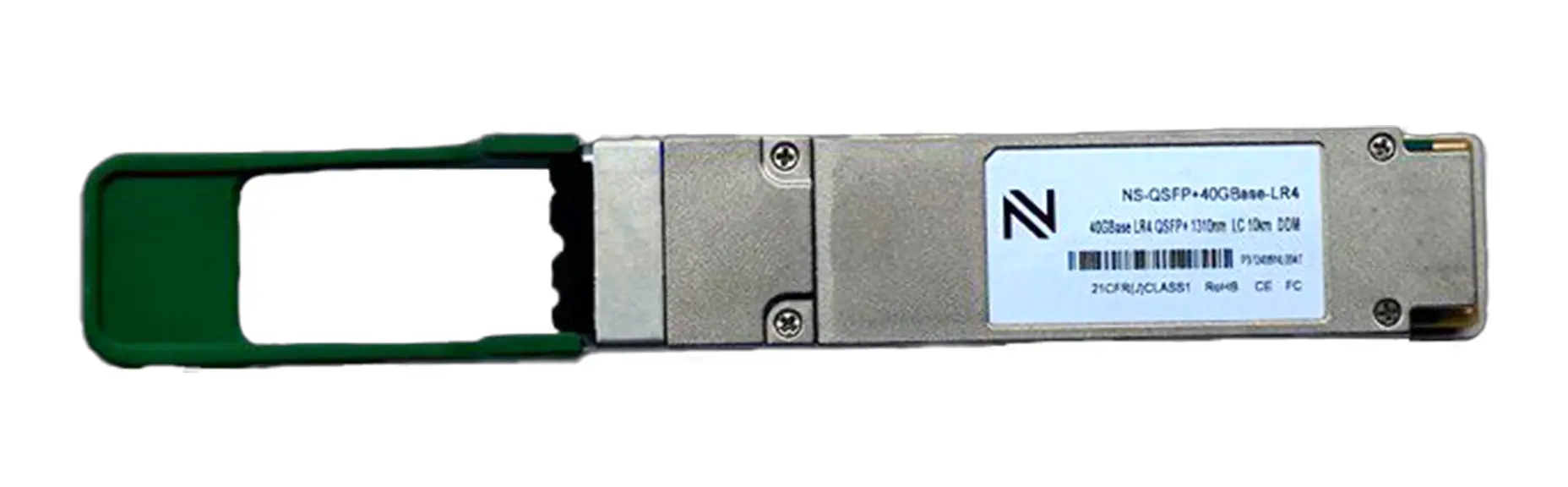

QSFP+ модули 40G

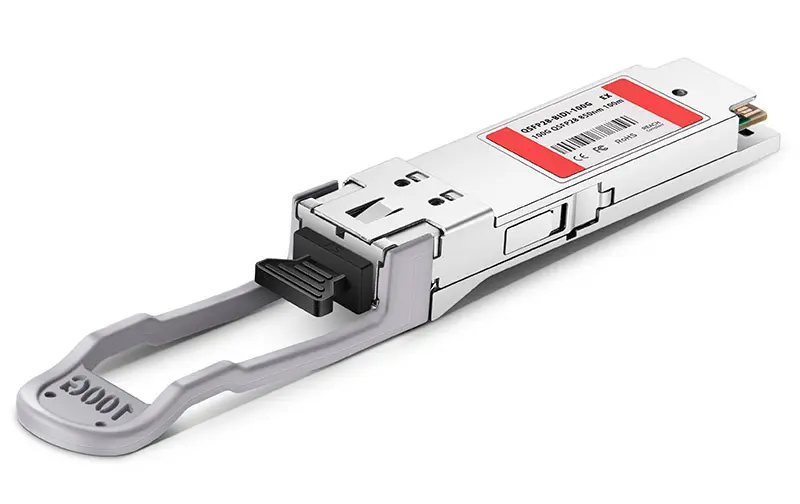

QSFP28 модули 100G

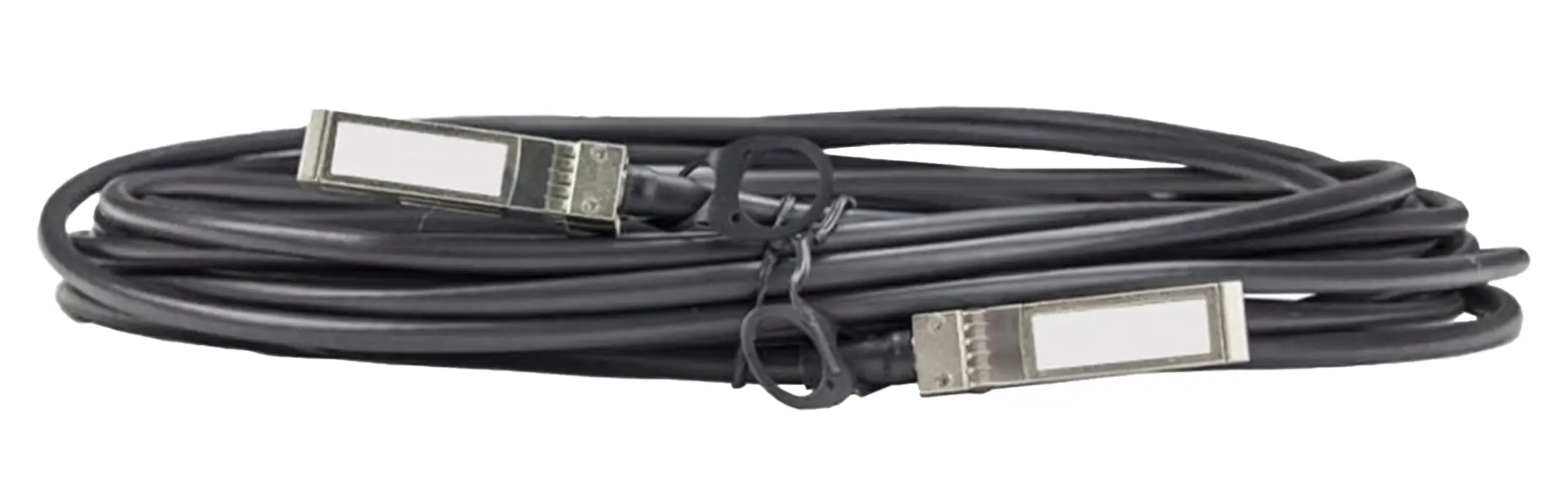

DAC и AOC кабели

BiDi/WDM-модули

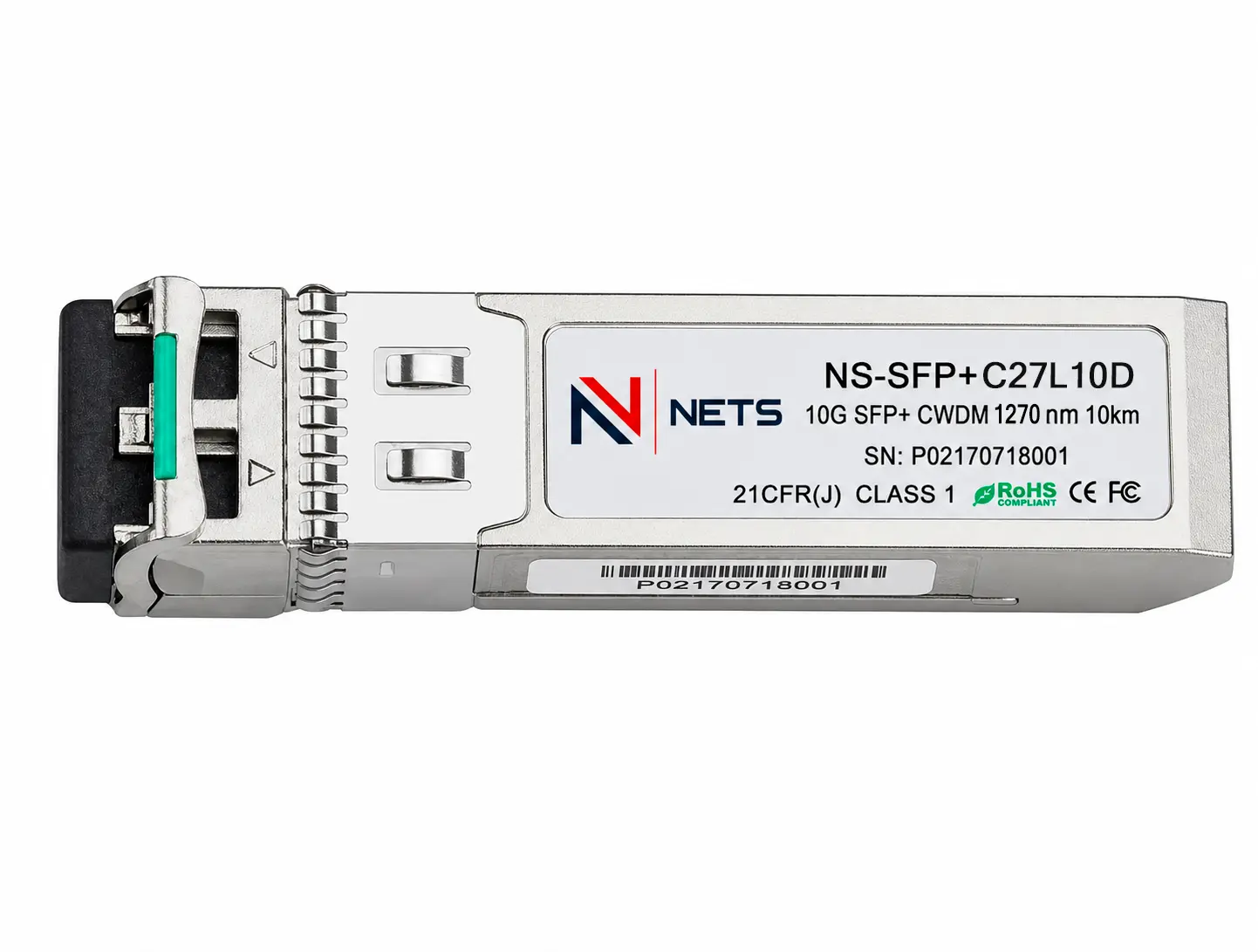

SFP+ CWDM-модули

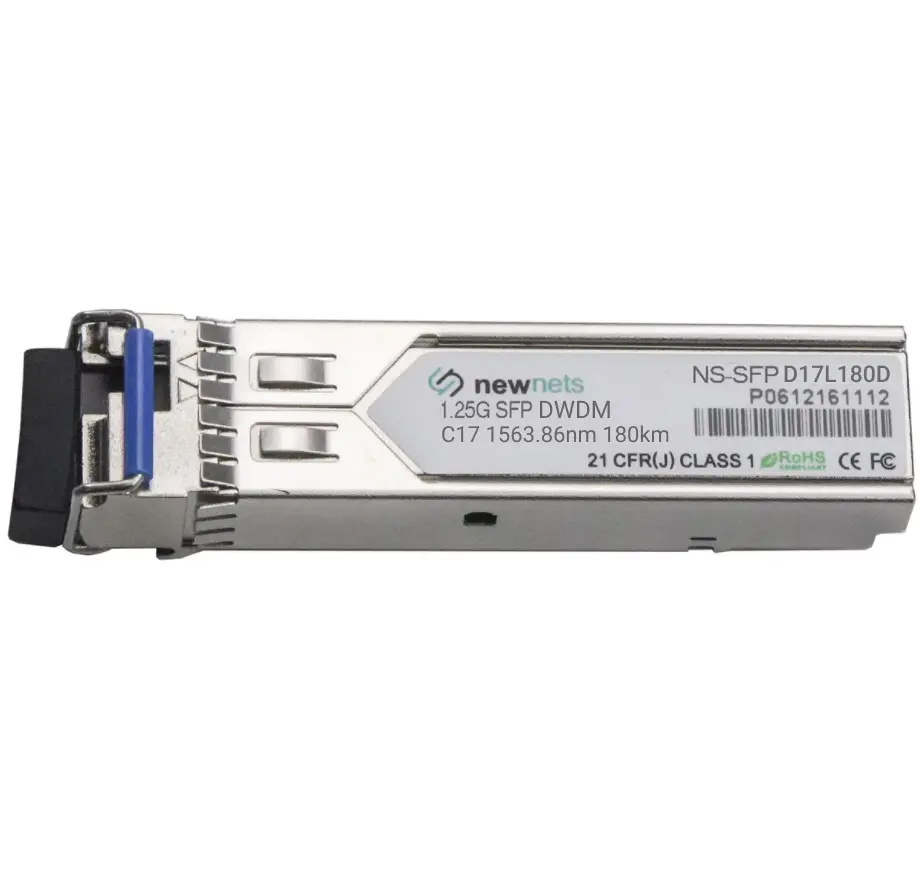

SFP DWDM-модули

FAQ

Можно ли поставить обычный SFP в SFP+ порт? ▼

Иногда можно, но это зависит от оборудования. Некоторые SFP+ порты поддерживают работу на 1G, а некоторые рассчитаны только на 10G. Перед покупкой лучше проверить документацию коммутатора или список совместимых модулей.

Можно ли поставить SFP+ модуль в обычный SFP-порт? ▼

Нет. Обычный SFP-порт рассчитан на 1G и не сможет работать с 10G SFP+ модулем. Даже если модуль физически похож, скорость и режим работы порта должны поддерживаться оборудованием.

Что выбрать для 1G – медный SFP или оптический модуль? ▼

Если рядом стоит устройство с RJ-45 и уже есть витая пара, можно использовать медный SFP. Если линия идет между шкафами, помещениями или зданиями, лучше смотреть в сторону оптики. Для коротких линий обычно используют MM, для более длинных – SM.

Почему модуль подходит по скорости, но линк не поднимается? ▼

Причина часто не в скорости. Можно перепутать тип волокна, длину волны, разъем, парность WDM/BiDi-модулей или совместимость с оборудованием. Поэтому перед покупкой проверяют скорость и параметры линии.

Можно ли поставить два одинаковых BiDi/WDM-модуля? ▼

Нет. Для BiDi/WDM нужны парные модули. Если один модуль передает на 1310 нм и принимает на 1550 нм, второй должен работать зеркально. Два одинаковых модуля будут передавать и принимать на одних и тех же длинах волн, поэтому линк останется в down.

Зачем нужен DDM/DOM? ▼

DDM/DOM помогает смотреть температуру, напряжение, ток лазера, мощность передачи и приема. Это полезно при диагностике, особенно если объект удаленный и не хочется ехать на площадку только ради первичной проверки.

Можно ли брать модуль с большей дальностью «с запасом»? ▼

Не всегда. Если дальнобойный модуль поставить на короткую линию, приемник может получить слишком высокий уровень сигнала. В таких случаях возможны ошибки или нестабильная работа. Модуль лучше подбирать под реальную дистанцию и оптический бюджет.

Когда лучше использовать DAC или AOC вместо отдельных модулей? ▼

DAC и AOC удобны для прямого соединения оборудования в стойке, между соседними стойками или внутри ЦОД. DAC обычно выбирают для коротких расстояний, AOC – когда нужна большая длина и более удобная прокладка. Подробно это разобрано во второй статье про оптическую инфраструктуру и кабельные решения.
