WDM, CWDM и DWDM SFP-модули: когда нужно уплотнение каналов

Введение

В оптической сети ограничением часто становится количество доступных волокон. Кабель между зданиями, узлами связи, ЦОД или операторскими площадками уже проложен, часть волокон занята, а новых каналов требуется больше. Нужно добавить резерв, выделить отдельный сервисный канал, подключить еще один узел или увеличить емкость линии без новой прокладки.

В таких задачах используют WDM. Несколько оптических сигналов передают по существующему волокну или паре волокон, разделяя их по длинам волн. Каждый канал работает на своей длине волны, поэтому по одной физической линии можно передать несколько независимых соединений.

Для одного канала по одному волокну часто смотрят BiDi/WDM. Для нескольких каналов используют CWDM или DWDM. Выбор зависит от числа каналов, расстояния, доступного волокна, MUX/DEMUX и оптического бюджета.

Ранее инженеры NewNets участвовали в подготовке авторского цикла «Все, что вы хотели знать о SFP-модулях». После этого мы решили написать несколько отдельных практических материалов – о выборе SFP-модулей, оптической инфраструктуре, DAC/AOC, WDM-решениях и типовых ошибках при подключении.

Когда вообще нужно уплотнение каналов

Уплотнение каналов имеет смысл не в каждой линии. Если между точками есть свободные волокна, чаще проще поставить обычные SFP или SFP+ модули и развести каналы по отдельным парам. Такая схема понятнее в эксплуатации и проще при диагностике.

WDM начинают рассматривать, когда кабель уже используется плотнее. Например, между корпусами осталось одно свободное волокно, а соединение нужно запустить без второго волокна. В этом случае подходят BiDi/WDM-модули с разными длинами волн Tx и Rx. Они дают один канал по одному волокну, но требуют правильной пары модулей.

Если по одной трассе нужно передать несколько независимых каналов, смотрят CWDM. Это вариант для кампусных сетей, узлов связи, распределенных площадок и ситуаций, где новая прокладка волокна дороже или сложнее.

Типовая задача выглядит так. Между корпусами осталась одна пара волокон, а нужно поднять отдельные 10G-каналы для офисной сети, видеонаблюдения и резервного контура. Обычные SFP+ займут несколько пар, BiDi даст один канал по одному волокну. В такой ситуации считают CWDM-схему, подбирают длины волн и сразу проверяют запас по оптическому бюджету.

Когда каналов много, трасса длинная, нужна магистральная плотность или дальнейшее масштабирование, уже оценивают DWDM. Отдельно считают оптический бюджет. Если линия собрана через кроссы, муфты, MUX/DEMUX и длинный кабель, сначала считают затухание, а затем выбирают технологию и модули.

Задача	Что рассмотреть	Что проверить
Свободных волокон хватает	Обычные SFP/SFP+ модули	Тип волокна, дальность, длину волны и совместимость с оборудованием
Доступно одно волокно	BiDi/WDM	Парность Tx/Rx, длины волн на обеих сторонах и оптический бюджет
Нужно несколько каналов по одной линии	CWDM	Количество каналов, длины волн, MUX/DEMUX и запас по затуханию
Каналов много или трасса длинная	DWDM	Канальный план, дальность, требования к усилению и совместимость с DWDM-инфраструктурой
Линия уже на границе по бюджету	Сначала расчет затухания	Потери на кабеле, кроссах, муфтах, адаптерах и MUX/DEMUX

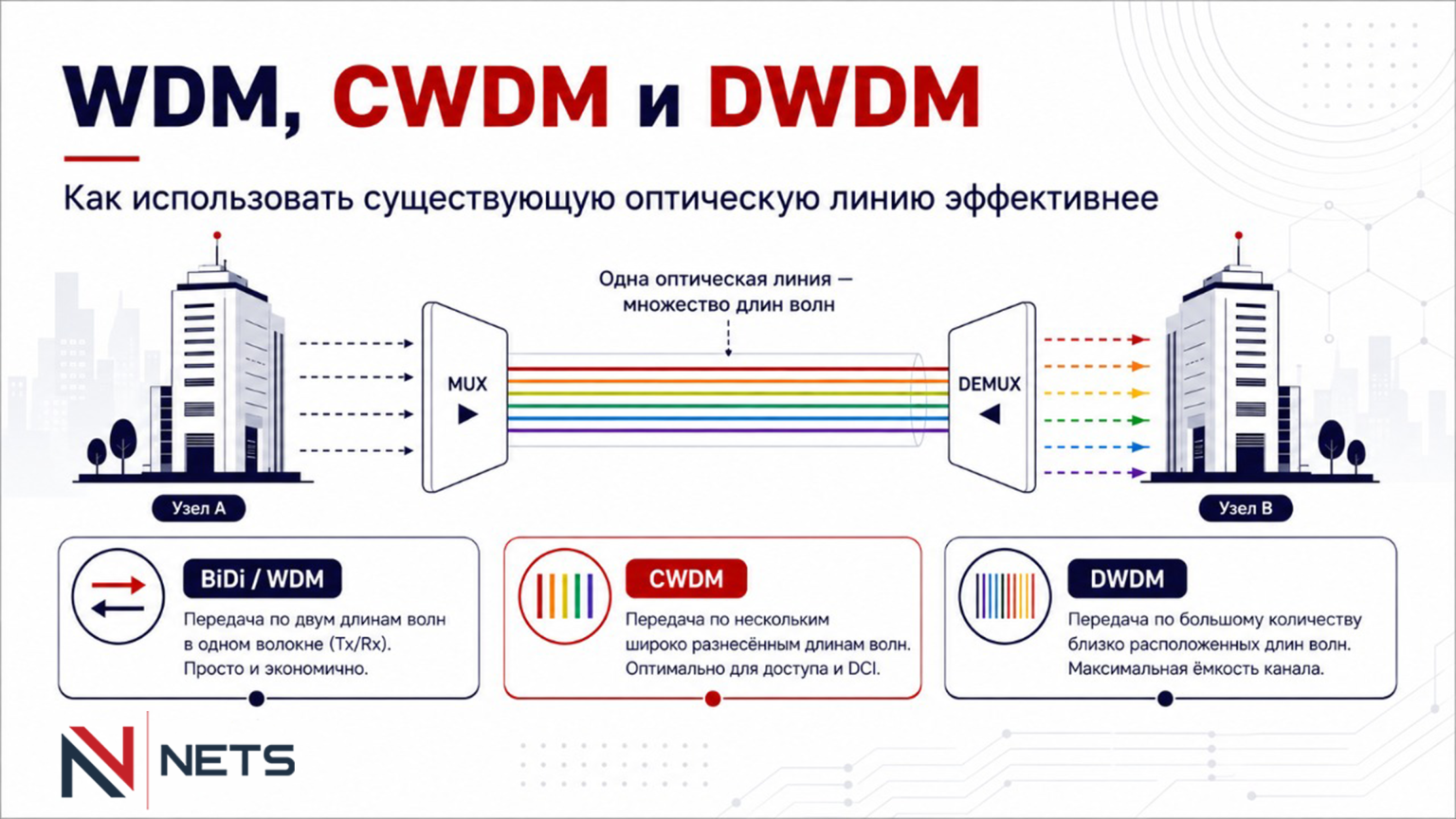

Как работает WDM

WDM используют, когда по одному волокну или одной паре волокон нужно передать несколько оптических сигналов. Каждый сигнал идет на своей длине волны. Оборудование видит их как отдельные соединения, а внутри линии они передаются вместе и не мешают друг другу при правильно собранной схеме.

Проще всего представить это как несколько «цветов» света в одном волокне. Один канал работает на одной длине волны, второй – на другой, третий – на третьей. На входе линии эти каналы объединяются, а на выходе снова разделяются. Для этого используют модули с нужными длинами волн и пассивные устройства MUX/DEMUX.

Главное ограничение WDM связано с совпадением параметров. Длина волны модуля должна соответствовать проекту линии и порту MUX/DEMUX. Если канал рассчитан на 1270 нм, а модуль поставили на 1310 нм, соединение не заработает в нужной схеме. То же самое касается BiDi/WDM-модулей. На одной стороне передача идет на одной длине волны, на другой стороне – на зеркальной.

WDM не отменяет расчет линии. В проекте все равно считают расстояние, затухание, запас по мощности, потери на кроссах, муфтах и MUX/DEMUX. Иначе можно правильно выбрать технологию, но получить линию, которая уходит в down из-за недостаточного оптического бюджета.

BiDi/WDM как самый простой вариант

BiDi часто используют как базовый сценарий WDM, когда нужно запустить один канал по одному волокну. В такой линии один модуль передает сигнал на одной длине волны и принимает на другой. На второй стороне ставят парный модуль с зеркальными Tx/Rx.

Например, один модуль передает на 1310 нм и принимает на 1550 нм, а второй делает наоборот. Если поставить два одинаковых BiDi-модуля, линия не заработает. Оба модуля будут передавать и ждать прием на одних и тех же длинах волн, поэтому сигналы не совпадут.

В простой линии «точка-точка» MUX/DEMUX не ставят. Модуль устанавливают в оборудование с одной стороны, второй модуль – в оборудование на другой стороне, между ними остается одно волокно. Это удобно, когда в кабеле закончились свободные пары или нужно сохранить второе волокно под резерв, другой сервис или будущий канал.

BiDi подходит для связи между зданиями, удаленными шкафами и небольшими узлами, где нужно занять одно волокно под один независимый линк. Главная проверка здесь – парность модулей и запас по уровню сигнала на приемнике.

BiDi решает задачу экономии одного волокна для одного канала. Если по той же линии нужно передать несколько независимых каналов, уже считают CWDM- или DWDM-схему.

CWDM

CWDM используют, когда по существующей оптической линии нужно передать несколько независимых каналов. Например, между корпусами уже проложен кабель, свободных волокон мало, а по той же трассе нужно подключить несколько сервисов, коммутаторов или узлов связи.

В CWDM каждый канал работает на своей длине волны. Шаг между соседними каналами – 20 нм. За счет такого широкого шага система остается проще, чем DWDM, и часто строится на пассивных CWDM MUX/DEMUX. Они объединяют несколько длин волн в одну линию на одной стороне и разделяют их обратно на другой.

В классической CWDM-сетке используют диапазон примерно 1270–1610 нм. В полной сетке может быть до 18 каналов, но фактическое количество зависит от MUX/DEMUX, волокна и оптического бюджета линии.

Хороший сценарий для CWDM – кампусная сеть, связь между зданиями, городская сеть, агрегация удаленных узлов или расширение существующей ВОЛС без новой прокладки кабеля. Начать можно с нескольких каналов, а затем добавлять новые длины волн, если в MUX/DEMUX есть свободные порты и хватает оптического бюджета.

При проектировании считают всю линию. В расчет входят расстояние, затухание кабеля, кроссы, муфты, адаптеры и потери на CWDM MUX/DEMUX. Отдельно проверяют доступные длины волн и совместимость модулей с оборудованием.

Про «водяной пик» достаточно помнить на уровне ограничения трассы. На старом волокне диапазон около 1383 нм может давать повышенное затухание. Поэтому для CWDM-схемы длины волн выбирают по паспорту трассы, результатам измерений и доступности модулей.

Сценарий	Почему подходит CWDM	Что проверить	Ограничение
Связь между зданиями	Несколько каналов можно передать по существующей трассе	Длины волн, MUX/DEMUX, тип волокна и затухание	Нужен запас по оптическому бюджету
Кампусная сеть	Удобно разделять сервисы или подключения по разным каналам	Число каналов, свободные порты MUX/DEMUX и схему кроссировки	При росте сети может не хватить каналов
Городская линия	Можно расширить ВОЛС без новой прокладки кабеля	Длину трассы, состояние волокна и потери на пассивных компонентах	Старое волокно может ограничить часть длин волн
Агрегация узлов связи	Несколько узлов или сервисов сходятся в одну оптическую линию	Канальный план, мощность передатчиков и чувствительность приемников	Ошибка в длине волны ломает конкретный канал
Постепенное расширение сети	Новые каналы добавляют по мере появления задач	Свободные длины волн и запас в MUX/DEMUX	Расширение ограничено выбранной CWDM-схемой

DWDM

DWDM выбирают там, где CWDM уже не хватает по плотности каналов или по требованиям к магистральной линии. В такой системе каналы расположены значительно плотнее. Поэтому на одной оптической трассе можно собрать больше независимых соединений и точнее распределить емкость между сервисами.

В DWDM часто работают не с привычными длинами волн вроде 1310 или 1550 нм, а с каналами ITU-сетки. Это упрощает планирование, когда в линии много каналов и каждый должен попасть в свой порт MUX/DEMUX или в свою часть DWDM-системы. Ошибка в канале здесь так же критична, как ошибка в длине волны для CWDM.

В DWDM часто используют сетку с шагом 100 ГГц, 50 ГГц или меньше. В зависимости от оборудования такая схема может поддерживать десятки каналов на одной трассе.

У DWDM выше требования к проектированию. Нужно учитывать оптический бюджет, мощность передатчиков, чувствительность приемников, потери на пассивных компонентах, температурную стабильность модулей и запас на дальнейшее расширение. В магистральных сетях могут применяться усилители, транспондеры, OADM или ROADM, но для простого соединения двух точек такая архитектура часто слишком сложная.

Для небольшой линии между двумя офисами DWDM обычно избыточен. Перед таким выбором отдельно оценивают стоимость модулей и MUX/DEMUX, сложность канального плана и дальнейшую эксплуатацию. DWDM оправдан в операторских сетях, крупных ЦОД, магистралях и проектах, где плотность каналов и масштабирование важнее простоты схемы.

Сценарий	Почему подходит DWDM	Что проверить	Ограничение
Операторская сеть	Можно разместить много каналов на одной оптической трассе	ITU-каналы, MUX/DEMUX, оптический бюджет и план расширения	Требуется точное проектирование каналов
Крупный ЦОД	Подходит для плотных соединений между площадками	Скорость, дальность, совместимость оборудования и запас по мощности	Ошибка в канале или бюджете влияет на конкретный сервис
Магистральная линия	Поддерживает высокую плотность и масштабирование	Длину трассы, потери, усиление и требования к мониторингу	Схема сложнее CWDM и дороже в эксплуатации
Межплощадочное соединение с ростом трафика	Можно заранее заложить канальный план под будущие сервисы	Свободные каналы, MUX/DEMUX и требования к резервированию	Для малого числа каналов решение может быть избыточным
Сеть с OADM или ROADM	Каналы можно вводить и выводить на промежуточных узлах	Архитектуру узлов, уровни сигнала и совместимость компонентов	Нужна более строгая эксплуатация и документация линии

CWDM и DWDM – в чем разница

CWDM и DWDM решают похожую задачу. Обе технологии помогают передать несколько каналов по одной оптической трассе. Разница в плотности каналов, требованиях к оборудованию, бюджете линии и сложности эксплуатации.

Параметр	CWDM	DWDM	Что это значит на практике	Где чаще применять
Количество каналов	Обычно до 18 каналов в полной сетке	Десятки каналов, зависит от сетки и оборудования	CWDM закрывает умеренное расширение, DWDM подходит для плотной загрузки трассы	CWDM – кампус и городские линии, DWDM – операторские сети и магистрали
Шаг между каналами	20 нм	100 ГГц, 50 ГГц или плотнее	В DWDM каналы расположены ближе и требуют точного планирования	CWDM – простые схемы, DWDM – канальные планы с большим числом сервисов
Стоимость	Обычно ниже	Обычно выше	CWDM проще запустить на небольшом числе каналов	CWDM – проекты с ограниченным бюджетом, DWDM – сети с ростом трафика
Требования к оборудованию	Ниже	Выше	DWDM чувствительнее к параметрам модулей, MUX/DEMUX и линии	CWDM – распределенные площадки, DWDM – ЦОД и операторы
Дальность	Подходит для коротких и средних трасс	Подходит для длинных и магистральных трасс	На длинных линиях DWDM чаще используют вместе с дополнительной оптической инфраструктурой	CWDM – здания и город, DWDM – магистрали
Масштабирование	Ограничено числом доступных длин волн	Больше возможностей для роста	DWDM легче развивать при большом числе каналов	CWDM – стартовое уплотнение, DWDM – долгосрочная емкость
Оптический бюджет	Считать нужно всегда	Требования строже	Потери на MUX/DEMUX, кроссах и муфтах могут быстро съесть запас	CWDM – линии проще, DWDM – линии с расчетом и контролем
Сложность эксплуатации	Ниже	Выше	DWDM требует аккуратной документации каналов и уровней сигнала	CWDM – небольшие сети, DWDM – инфраструктура с регламентной эксплуатацией

Если нужно быстро добавить несколько каналов на городской или кампусной трассе, начинают с CWDM. Если заранее понятно, что каналов будет много и линия станет частью магистральной схемы, считают DWDM.

MUX/DEMUX и роль пассивных компонентов

В WDM-линии кроме модулей появляются пассивные компоненты. MUX собирает несколько длин волн в одну оптическую линию. На другой стороне DEMUX разделяет общий поток обратно по отдельным портам. В проектах оба устройства часто называют вместе – MUX/DEMUX, потому что они работают парой.

Каждый CWDM- или DWDM-модуль подключают в порт своей длины волны или своего канала. Модуль на 1470 нм должен попасть в порт 1470 нм, DWDM-модуль с конкретным ITU-каналом – в соответствующий порт DWDM MUX/DEMUX. Если перепутать порт, канал уйдет в down, хотя сам модуль и линия могут быть исправны.

MUX/DEMUX не требует питания, но добавляет потери. Эти потери входят в оптический бюджет вместе с кабелем, кроссами, муфтами, адаптерами и патч-кордами. На короткой линии запас может остаться большим, а на длинной трассе несколько децибел потерь уже меняют выбор модулей.

WDM-системы строят на одном волокне или на паре волокон. От этого зависит подбор модулей, MUX/DEMUX и пар Tx/Rx. На промежуточных узлах может использоваться OADM. Он добавляет или выводит отдельную длину волны из линии, когда весь поток не нужно заводить на оборудование площадки.

Как выбрать WDM, CWDM или DWDM SFP-модуль

Перед покупкой WDM-модуля собирают параметры линии в одну конфигурацию. В WDM-схеме чаще ошибаются с длиной волны, портом MUX/DEMUX, парностью BiDi или каналом ITU-сетки. Отдельно считают оптический бюджет, потому что потери на MUX/DEMUX могут изменить выбор модуля.

Сначала смотрят на интерфейс оборудования и поддерживаемую скорость. Для 1G используют SFP, для 10G – SFP+, для 25G – SFP28, для 40G – QSFP+, для 100G – QSFP28. Сам интерфейс должен поддерживать выбранный тип модуля и нужный режим работы.

Дальше проверяют схему линии. Для BiDi подбирают парные модули с зеркальными Tx/Rx. Для CWDM выбирают конкретную длину волны. Для DWDM – канал ITU-сетки. Если в линии есть MUX/DEMUX, модуль должен попасть в порт своей длины волны или своего канала.

После этого считают дальность и оптический бюджет. В расчет входят кабель, кроссы, муфты, адаптеры, патч-корды и потери на MUX/DEMUX. Для уличных шкафов, промышленных объектов и неотапливаемых помещений отдельно проверяют температурный диапазон модуля.

Два модуля на одной длине волны могут отличаться дальностью, мощностью передатчика и чувствительностью приемника. Поэтому при выборе смотрят на канал и оптические параметры конкретной модели.

Параметр	На что влияет	Что проверить
Форм-фактор	Совместимость с интерфейсом оборудования	SFP, SFP+, SFP28, QSFP+ или QSFP28
Скорость интерфейса	Возможность поднять линк в нужном режиме	1G, 10G, 25G, 40G или 100G и поддержку режима на интерфейсе
Длина волны CWDM	Попадание канала в нужный порт MUX/DEMUX	Длину волны модуля и порт CWDM MUX/DEMUX
Канал DWDM	Совпадение с канальным планом	ITU-канал, частоту или длину волны по проекту
Парность BiDi	Работа линии по одному волокну	Зеркальные Tx/Rx на двух сторонах линии
Тип линии	Подбор модулей и пассивных компонентов	Одно волокно или пара волокон
MUX/DEMUX	Правильную коммутацию каналов	Соответствие порта длине волны или ITU-каналу
Дальность	Стабильность соединения на трассе	Паспортную дальность и фактическую длину линии
Оптический бюджет	Запас по мощности сигнала	Потери на кабеле, кроссах, муфтах, адаптерах и MUX/DEMUX
DDM/DOM	Диагностику после запуска	Отображение Tx Power, Rx Power, температуры и напряжения
Совместимость	Работа модуля в конкретном оборудовании	Поддержку производителя, прошивки и ограничений интерфейса
Температурный диапазон	Работу вне серверной	Требования уличного шкафа, промышленного объекта или неотапливаемого помещения

Типовые ошибки

В WDM-схемах разные ошибки часто выглядят одинаково. Модуль установлен, интерфейс включен, патч-корды подключены, а порт остается в down. Причина может быть в длине волны, парности Tx/Rx, порте MUX/DEMUX, совместимости или оптическом бюджете линии.

Перед закупкой проверяют модуль и всю схему канала. Особенно это касается линий, где уже есть кроссы, муфты, старое волокно, пассивные фильтры и запас под дальнейшее расширение.

Ошибка	Что происходит	Как проверить заранее
Поставили два одинаковых BiDi-модуля	Модули передают и принимают на одинаковых длинах волн, линк не поднимается	Проверить зеркальную пару Tx/Rx для двух сторон линии
Выбрали длину волны, которой нет на MUX/DEMUX	Модуль нельзя подключить в нужный порт, канал не собирается	Сверить длину волны модуля с портами MUX/DEMUX
Перепутали порт MUX/DEMUX	Исправный модуль попадает не в свой фильтр, канал уходит в down	Проверить маркировку портов и схему кроссировки
Не посчитали потери на MUX/DEMUX	На приемнике не хватает уровня сигнала	Добавить потери MUX/DEMUX в оптический бюджет линии
Выбрали CWDM-канал без учета особенностей волокна	На части диапазона затухание может быть выше расчетного	Проверить паспорт трассы, измерения и ограничения по «водяному пику»
Взяли DWDM-модуль не под тот канал ITU	Канал не совпадает с DWDM MUX/DEMUX или канальным планом	Сверить ITU-канал, частоту и длину волны по проекту
Не проверили совместимость с оборудованием	Оборудование может не принять модуль или не показать DDM/DOM	Проверить поддержку производителя, прошивки и кодировку модуля
Забыли про запас каналов на расширение	При росте сети придется менять MUX/DEMUX или пересобирать схему	Оставить свободные каналы под будущие сервисы
Выбрали WDM при наличии свободных волокон	Схема становится дороже и сложнее в обслуживании	Сравнить стоимость WDM-схемы с обычными модулями на свободных волокнах

После запуска полезно зафиксировать длины волн, ITU-каналы, порты MUX/DEMUX, уровни Tx/Rx и фактическую схему кроссировки. Тогда при аварии инженер видит конкретный канал, его место в схеме и расчетный уровень сигнала. Этого достаточно, чтобы разбирать причину глубже, чем общий статус «порт down».

Чек-лист перед покупкой

Перед покупкой WDM-модулей проверьте базовые параметры линии. Так проще заранее увидеть, где может не сойтись схема.

Проверьте:

сколько волокон доступно в трассе;
сколько каналов нужно запустить сейчас;
сколько каналов может понадобиться позже;
какая схема подходит для задачи – BiDi/WDM, CWDM или DWDM;
какие длины волн или ITU-каналы нужны;
какой MUX/DEMUX используется в линии;
хватает ли оптического бюджета с учетом MUX/DEMUX, кроссов, муфт и патч-кордов;
какая фактическая дальность линии;
какой тип волокна используется на трассе;
поддерживает ли оборудование выбранные модули;
нужен ли DDM/DOM для диагностики;
подходит ли температурный диапазон для серверной, уличного шкафа или промышленного объекта.

Полезные ссылки по теме

Для подбора модулей и WDM-инфраструктуры можно использовать разделы и материалы NewNets.

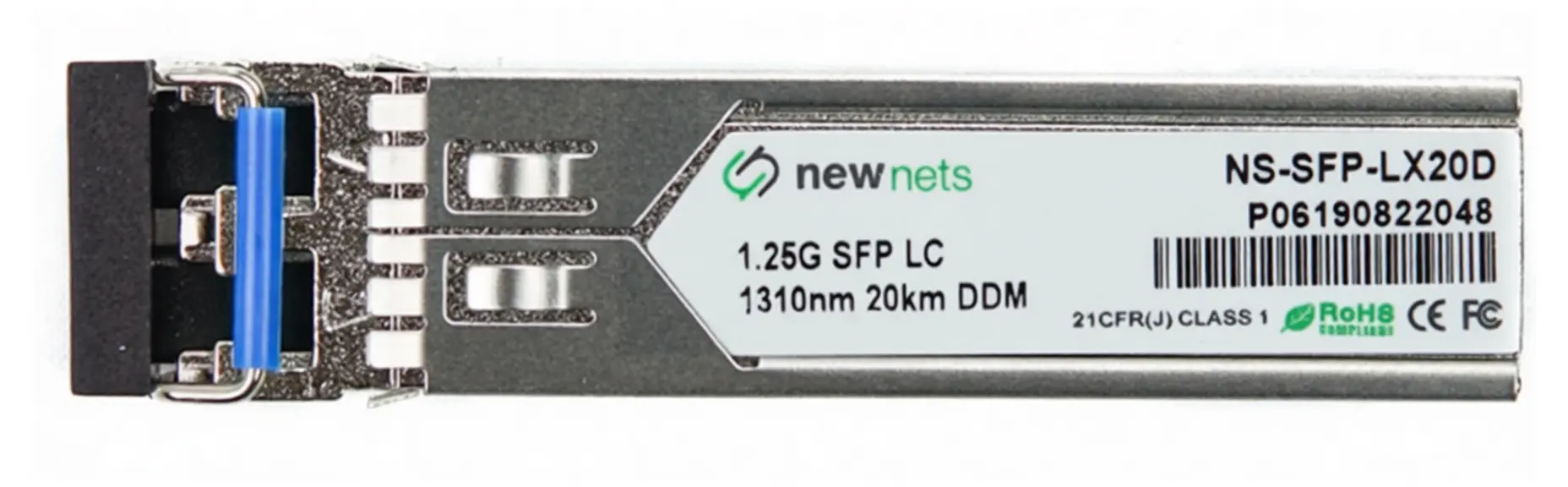

SFP 1.25G модули New Nets

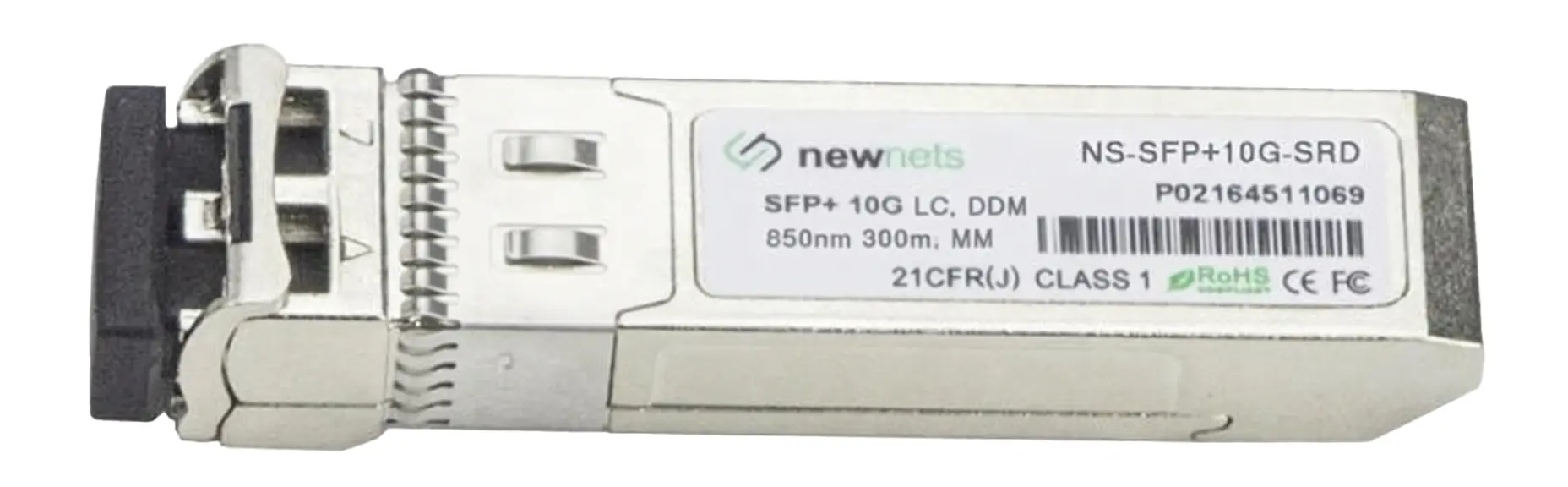

SFP+ 10G модули New Nets

CWDM оборудование New Nets

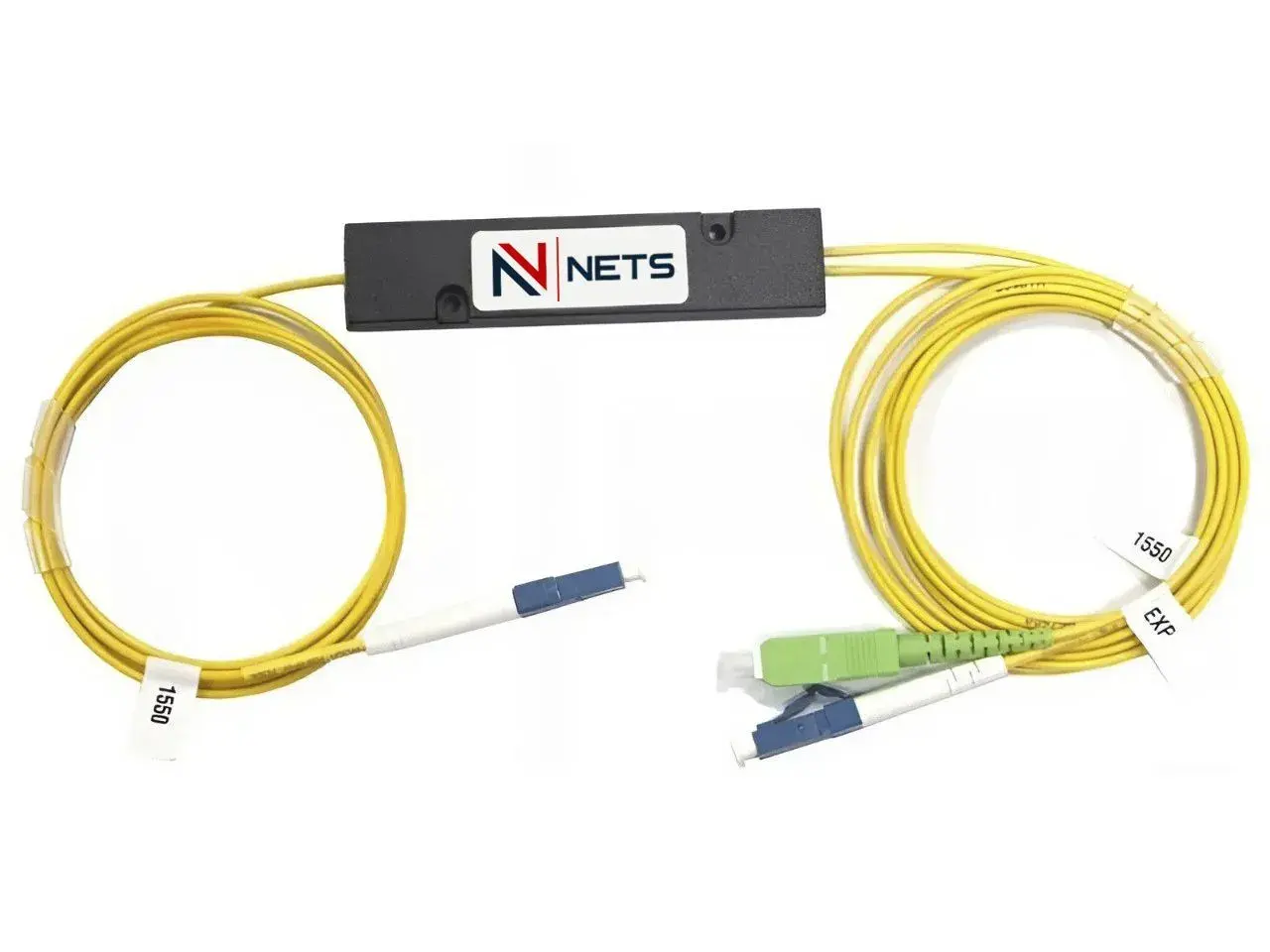

Обзор технологии CWDM

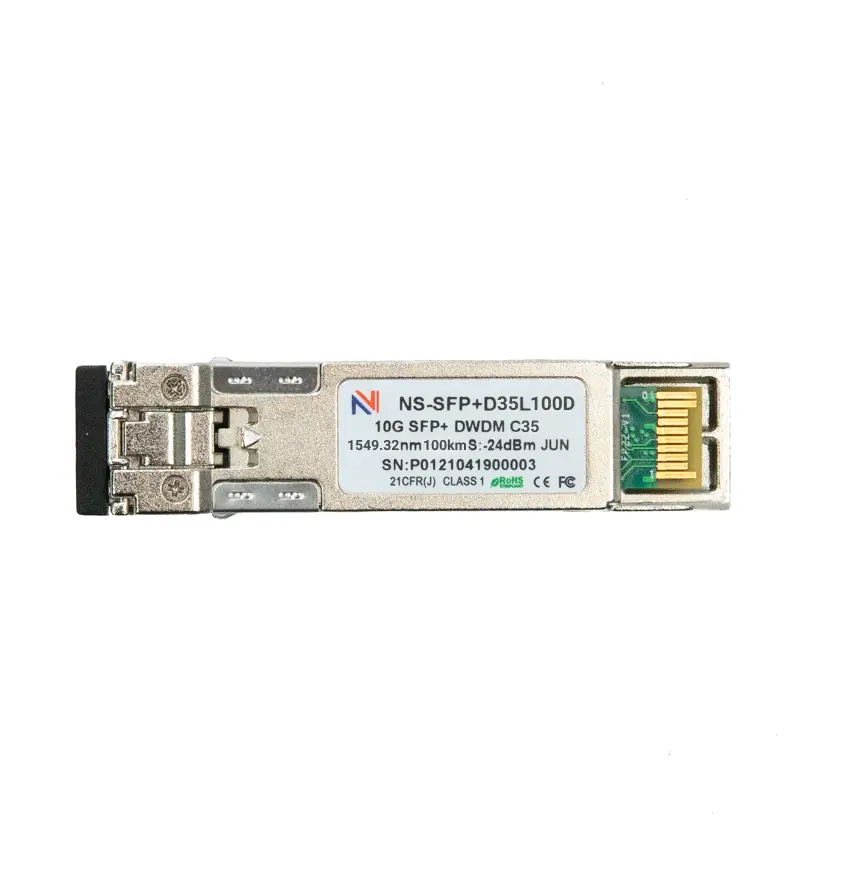

Сетка частот DWDM

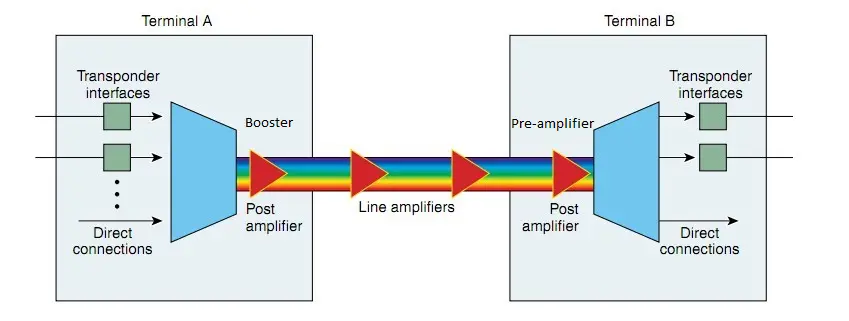

Обзор технологии DWDM

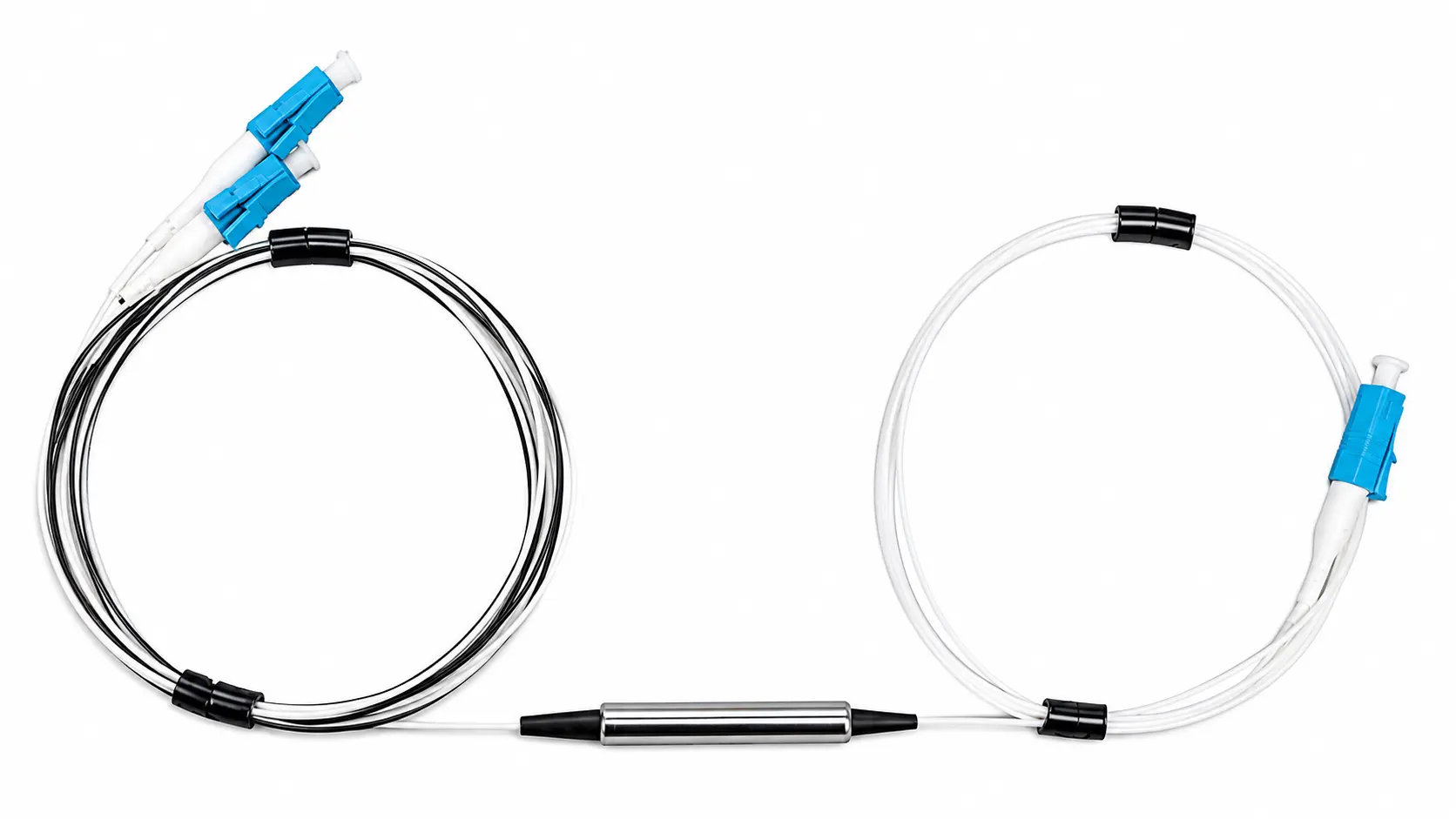

CWDM MUX/DEMUX

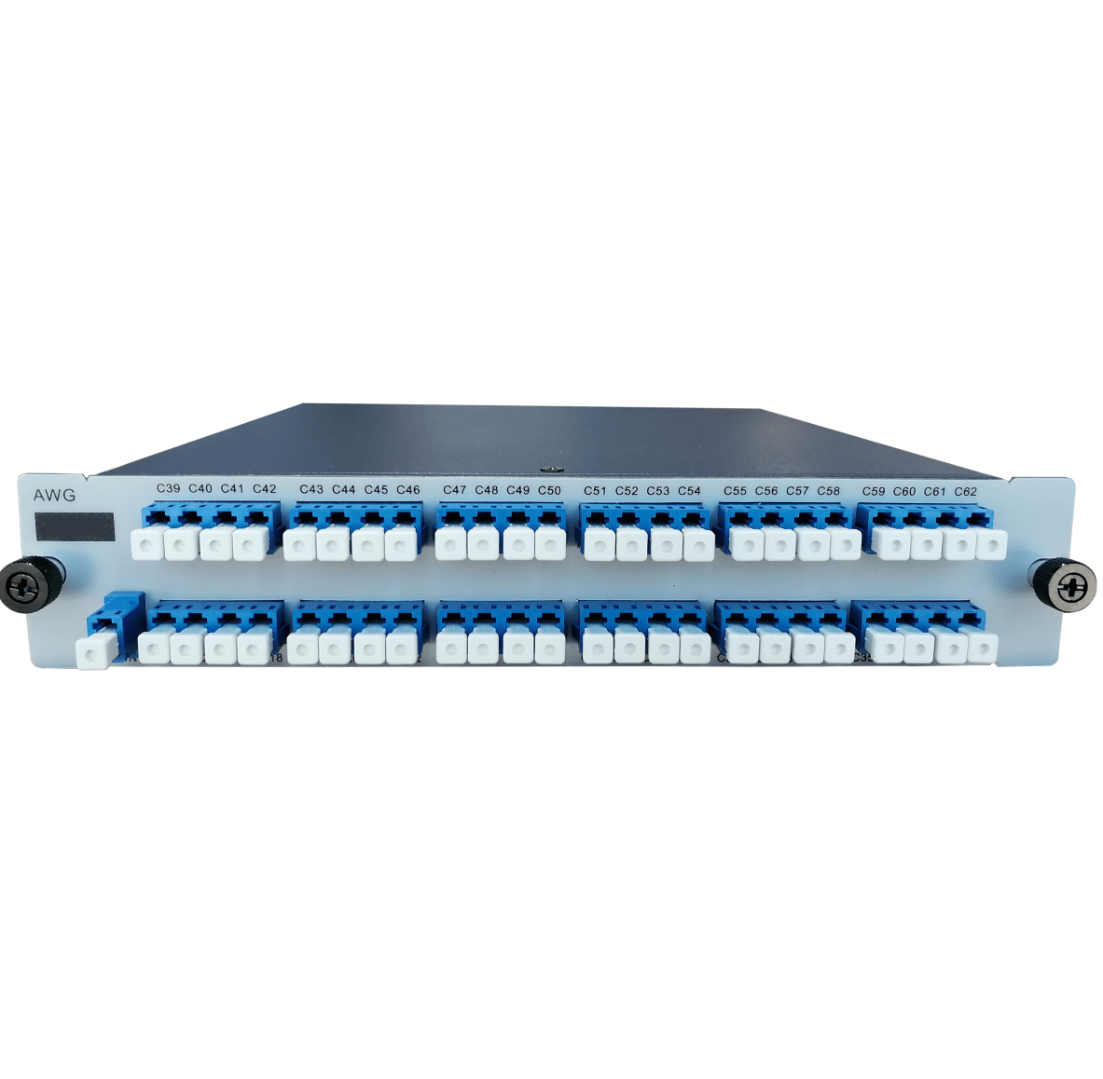

DWDM MUX/DEMUX

Заключение

Перед выбором WDM-модуля сначала фиксируют схему линии. Сколько волокон есть, сколько каналов нужно сейчас и на вырост, какой MUX/DEMUX стоит в линии, какой запас остается по оптическому бюджету.

После этого выбирают уровень решения. BiDi закрывает один канал по одному волокну, CWDM подходит для нескольких каналов на городской или корпоративной трассе, DWDM используют для плотных и магистральных схем. Так WDM решает задачу существующей линии и не добавляет лишнюю сложность в эксплуатацию.

FAQ

Чем WDM отличается от обычного SFP-подключения? ▼

В обычной схеме один канал занимает отдельную пару волокон. WDM передает несколько каналов по одному волокну или одной паре волокон за счет разных длин волн.

Когда достаточно BiDi-модуля? ▼

BiDi подходит, когда нужен один канал по одному волокну. Это частый вариант для связи между зданиями, шкафами или небольшими узлами.

Когда лучше использовать CWDM? ▼

CWDM выбирают, когда по существующей линии нужно передать несколько каналов. Обычно это кампусные сети, городские линии, агрегация узлов и связь между площадками.

Когда нужен DWDM? ▼

DWDM рассматривают для большого числа каналов, магистральных трасс, операторских сетей и крупных ЦОД. Там важны плотность, канальный план и запас под рост.

Можно ли поставить два одинаковых BiDi-модуля? ▼

Нет. Для BiDi нужна пара с зеркальными Tx/Rx. Если поставить два одинаковых модуля, они будут передавать и принимать на одних и тех же длинах волн.

Зачем нужен MUX/DEMUX? ▼

MUX/DEMUX объединяет несколько длин волн в одну линию и разделяет их на другой стороне. Без него CWDM- или DWDM-каналы не собрать в общую трассу.

Почему длина волны должна совпадать с портом мультиплексора? ▼

Порт MUX/DEMUX рассчитан на конкретную длину волны или ITU-канал. Если подключить модуль не в свой порт, сигнал не пройдет по нужному каналу.

Что будет, если не посчитать оптический бюджет? ▼

Линия может уйти в down или работать нестабильно. Потери на кабеле, кроссах, муфтах и MUX/DEMUX могут оказаться выше запаса модуля.

Можно ли смешивать CWDM и DWDM? ▼

Можно, но это уже проектная задача. Нужно заранее рассчитать фильтры, диапазоны, MUX/DEMUX, уровни сигнала и совместимость каналов. Для простой линии чаще выбирают одну схему – CWDM или DWDM.

Что выбрать для связи между зданиями? ▼

Если свободных волокон хватает, проще использовать обычные SFP или SFP+ модули. Для одного волокна смотрят BiDi, для нескольких каналов – CWDM, для плотной магистральной схемы – DWDM.
