Что такое оптические пигтейлы, зачем они нужны и чем различаются

Введение

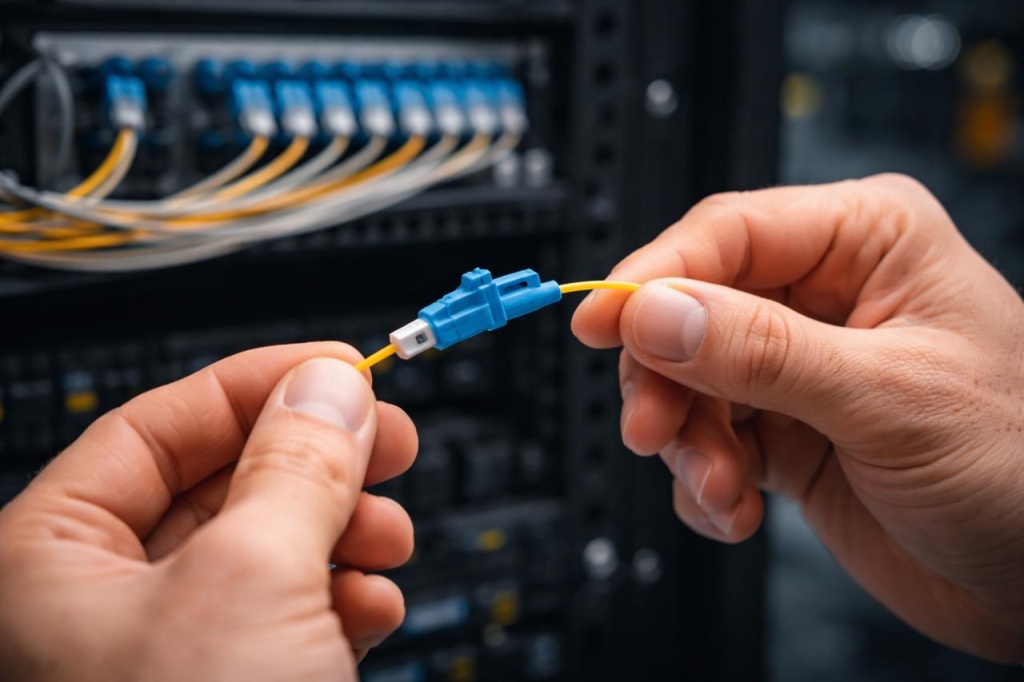

Любая ВОЛС, будь то огромный ЦОД или небольшая локальная сеть, начинается с приходящей магистральной оптической линии в оптический кросс. Для правильного и аккуратного соединения оптики с кроссом или другим сетевым оборудованием используются небольшие, но крайне важные элементы – пигтейлы.

Что такое пигтейл и зачем он нужен

Пигтейл (pigtail) – это короткий отрезок кабеля, оконцованный коннектором только с одной стороны, предназначенный для подключения магистральной линии к оборудованию.

Для ВОЛС используются только оптические пигтейлы, однако существуют и коаксиальные, которые применяются для соединения 3G/4G модемов, роутеров и Mini PCI-e карт с внешними антеннами.

            Главное преимущество: Использование пигтейлов делает монтаж аккуратным и надежным. С ними проще варить соединения, сокращая время установки и снижая вероятность ошибок и повреждения волокна.


Виды и различия пигтейлов

По типу волокна:

Одномодовое (SM)

Предназначено для дальних линий связи с минимальными потерями сигнала.

Многомодовое (MM)

Используется для коротких линий, локальных сетей, ЦОДов.

По классам волокна:

Для одномодового волокна стандарт – OS2. Для многомодового используют следующие классы:

Класс	Цена	Расстояния	Маркировка
OM3	Самая низкая	1 Гбит/c - 550м; 10 Гбит/c - 300м; 40/100 Гбит/c - 100м	Голубая
OM4	Средняя	1 Гбит/c - 550м; 10 Гбит/c - 400м; 40/100 Гбит/c - 150м	Бирюзовая или фиолетовая
OM5	Высокая	10 Гбит/c - 400м; 40 Гбит/c - 150м; 100 Гбит/c - 150м; (SWDM4) 100 Гбит/c ~ 100м; 400 Гбит/c ~ 100м	Зеленая

По типу полировки феррул:

UPC (Ultra Physical Contact)

Имеет закругленную полировку. Вносит небольшие отражения сигнала, поэтому применяется в большинстве стандартных оптических сетей.

APC (Angled Physical Contact)

Имеет полировку под углом (8-9°), что значительно снижает обратные отражения. Используется в кабельном телевидении (CATV), сетях PON и магистральных линиях большой протяженности, где есть высокие требования к качеству сигнала.

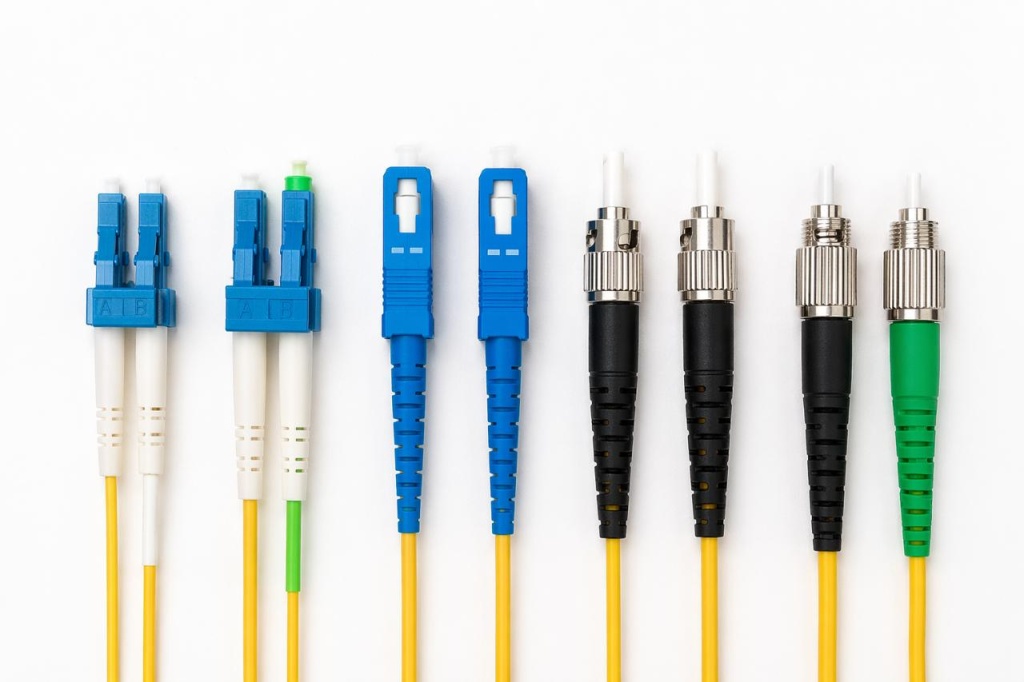

По типу разъема:

Разъем	Особенности	Применение
LC	Пластиковый корпус, малый форм-фактор	SFP, патч-панели
SC	Пластиковый корпус, форм-фактор больше, чем у LC	SFP, патч-панели
ST	Металлический корпус с байонет фиксацией, устойчив к вибрациям. Только UPC полировка	Старые сети, промышленность
FC	Металлический корпус с резьбовым соединением, устойчив к вибрациям.	Магистральные линии

            Важно: Длина пигтейла обычно выбирается с небольшим запасом, чтобы удобно было укладывать его в сплайс-кассету или органайзер, не создавая лишнего натяжения.


Как выбрать пигтейл

При выборе пигтейла нужно учитывать несколько моментов:

Тип волокна – он должен совпадать с магистральной сетью (чаще всего это SM).
Класс волокна для MM – необходимо выбирать в соответствии с подключаемыми SFP-модулями и протяженностью линии.
Тип коннектора – он должен совпадать с подключаемым оборудованием, кроссом или патч-панелью.
Полировка ферул – должна соответствовать типу используемых адаптеров и оборудования. Например, APC-коннекторы применяются только с APC-адаптерами, а подключение к UPC приводит к повышенным потерям и повреждениям разъемов.
Длина – должна быть достаточной, чтобы удобно подключать и укладывать, но без лишнего провисания.

Заключение

Пигтейлы – это крайне простое звено любой ВОЛС. Они обеспечивают надежное подключение, минимальные потери и удобство монтажа. Правильный выбор типа волокна, коннектора и полировки позволяет построить аккуратную и масштабируемую оптическую инфраструктуру.
