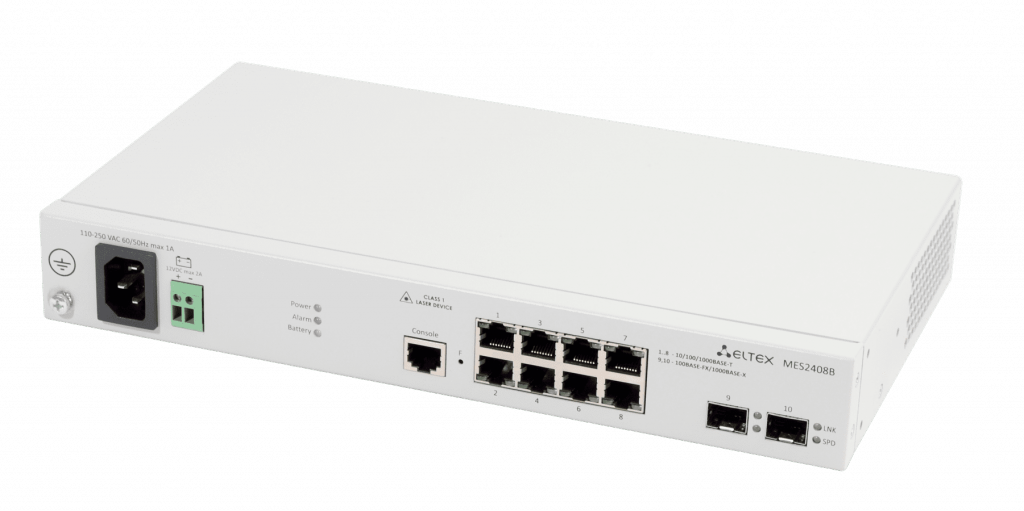

Ethernet-коммутатор MES2408B

Коммутаторы MES2408B обеспечивают подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet. Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

Особенности MES2408B

• Расширенные функции L2
• Поддержка Multicast - IGMP, IGMP snooping, MVR
• Расширенные функции безопасности - L2-L4 ACL,
  IP Source Guard, Dynamic ARP Inspection и др.

Технические характеристики MES2408B

	MES2408	MES2408B	MES2408C
Интерфейсы
10/100/1000BASE-T (RJ-45)	8	8	8
Combo 10/100/1000BASE-T/100BASE-FX/1000BASE-X	–	–	2
100BASE-FX/1000BASE-X (SFP)	2	2	–
Консольный порт RS-232 (RJ-45)	1
Производительность
Пропускная способность	20 Гбит/с
Производительность на пакетах длиной 64 байта	14,88 MPPS
Объем буферной памяти	512 Кбайт
Объем ОЗУ (DDR3)	256 Мбайт
Объем ПЗУ (SPI Flash)	32 Мбайт
Таблица MAC-адресов	8K
Объем TCAM	1,5K
Количество групп L2 Multicast (IGMP Snooping)	509
Таблица VLAN	4094
Качество обслуживания QoS	8 выходных очередей на порт
Link Aggregation Groups (LAG)	8 групп
Размер Jumbo-фрейма	максимальный размер пакетов 10 000 байт

Пакетный процессор

Интерфейсы

• 8 х 10/100/1000BASE-T (RJ-45)
• 2 х 1000BASE-X/100BASE-FX  (SFP)
• Консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность 20 Гбит/с
• Производительность на пакетах длиной 64 байта 14,88 MPPS
• Таблица MAC-адресов 8K
• Таблица VLAN - 4094
• Таблица ACL 1,5K
• Размер Jumbo-фрейма Максимальный размер пакетов 10000 байт
• Объем буферной памяти 512 Кбайт
• Объем ОЗУ (DDR3) 256 Мбайт
• Объем ПЗУ (SPI Flash) 32 Мбайт
• Количество групп L2 Multicast (IGMP Snooping) 509
• Качество обслуживания QoS 8 выходных очередей на порт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• RSPAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах

Поддержка VLAN

• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q (VLAN Translation)

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Querier1
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта
• Поддержка функции IGMP proxy-report

• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Layer 2 Protocol Tunneling
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast,  multicast, unknown unicast)

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IРv6

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Настройка приоритета 802.1p для VLAN управления
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Перемаркировка меток DSCP в CoS
• Перемаркировка меток CoS в DSCP
• Назначение VLAN на основании ACL

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• PPPoE Intermediate agent

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• IPv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
• Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
• Протокол SNMP

• Интерфейс командной строки (CLI)
• Syslog
• SNTP (Simple Network Time Protocol)

• Traceroute

• LLDP (IEEE 802.1ab) + LLDP MED

• Управление доступом к коммутатору – уровни привилегий для пользователей

• Блокировка интерфейса управления

• Локальная аутентификация

• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер Telnet, сервер SSH
• Поддержка SSL
• Журналирование вводимых команд по протоколу TACACS+
• Автоматическая настройка DHCP
• DHCP Relay (поддержка IРv4)
• DHCP Relay Option 82

• Добавление тега PPPoE Circuit-ID

• Flash File System

• Команды отладки
• Механизм ограничения трафика в сторону CPU

• Шифрование пароля

• Ping (поддержка IPv4/IPv6)

• Поддержка статических маршрутов IPv4/IPv6

• Поддержка нескольких версий файлов конфигурации

ОАМ

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp
• IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

 Функции мониторинга

• Статистика интерфейсов
• Мониторинг загрузки CPU по задачам и очередям
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Физические параметры

• Макс. потребляемая мощность 37 Вт (С учетом заряда АКБ)
• Питание:
  • 110–250В AC, 60/50 Гц
  • 12 В DC
• Рабочая температура окружающей среды от -20 до +50°С
• Температура хранения от -40 до +70°С
• Рабочая влажность не более 80%
• Охлаждение пассивное
• Размеры (ШxГxВ), мм 310x177x44
