Разновидности оптических модулей QSFP28

Оптический модуль QSFP28-100G - это новое решение для построения сетей передачи данных функционирующих на скоростях 100Гбит/с. При строительстве ЦОД важную роль играют стоимость и энергопотребление. За последние несколько лет форм-фактор оптических приемо-передатчиков претерпел ряд изменений, разработчики старались уменьшить размеры и потребляемую мощность, таким образом эволюция шла от CFP -> CFP2 -> CFP4 и  на конец QSFP28. Последний формат оказался самым компактным и эффективным.

На рынке представлено множество модулей, в этой статье мы поговорим об оптических трансиверах 100GQSFP28:

• NS-QSFP28-100G -SR4

• NS-QSFP28-100G-LR4

• NS-QSFP28-100G-ER4

• NS-QSFP28-100G-ZR4

• NS-QSFP28-100G-DAC

• NS-QSFP28-100G-AOC

• QSFP28-100G-4хSFP28-DAC

• QSFP28-100G-4хSFP28-AOC

Давайте разберем преимущества оптического модуля 100G QSFP28 и его принцип действия:

Преимущества:

1. Компактный дизайн

Первое поколение оптических модулей 100G было реализовано в форм-факторе CFP, затем появились CFP2 и CFP4. Среди них CFP4 - это последнее поколение модулей 100G его размеры составляют всего 1/4 модуля CFP.
Габариты QSFP28 меньше, чем у оптического модуля CFP4, что позволяет имеет более высокую плотность портов на коммутаторе для оптических модулей

2. Потребляемая мощность

Потребляемая мощность оптического модуля QSFP28 обычно не превышает 4,5 Вт, в то время как мощность других модулей 100 Гбит / с обычно составляет от 6 до 24 Вт. С этой точки зрения энергопотребление оптических модулей QSFP28 намного ниже, чем у других оптических модулей 100G.

3. Стоимость

Текущие центры обработки данных в основном представляет собой сетевую архитектуру 10G, а его решения для межсетевого взаимодействия в основном представляют собой оптические модули 10GBASE-SR и дуплексные многомодовые оптоволоконные перемычки. Если напрямую реорганизоваться до сети 40 / 100G на основе существующей сетевой архитектуры 10G, это сэкономит много времени и средств.

Принцип действия:

Скорость рассматриваемых модулей QSFP может достигать до 100 Гбит/с, такая скорость передачи достигается благодаря конструктивным особенностям передатчика и приемника. Дело в том, что входящий от станционного оборудования 100G сигнал разделяется на четыре отдельных потока данных, в каждом из которых передается трафик до 25 Гбит/с, далее происходит преобразование поток в оптический вид, каждый канал имеет отдельную несущую длину волны. В конечном итоге с выхода QSFP в волокно поступают четыре оптических канала с скоростью 25 Гбит\с каждый.

В чем разница между оптическим модулями?

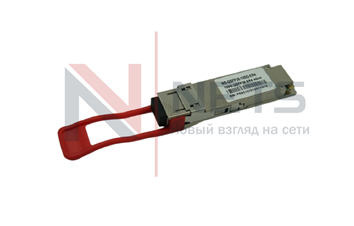

1. Обзор оптического модуля QSFP28-100G-SR4-MPO

Оптический модуль QSFP28-100G-SR4-MPO предназначен для передачи данных на короткие расстояния внутри станционного помещения или внутри одной стойки.

Особенности

• Поддержка IEEE 802.3bm 100GBASESR4

• Дальность передачи до 100 м по многомодовому волокну G.651

• Диапазон температур от 0  до 70

• Низкое энергопотребление – Max 2.5 Вт

• MTP/MPO оптический коннектор

• Поддержка цифровой диагностики DDM

• VCSEL лазер

• Infiniband QDR, DDR SDR

• Поддержка горячей замены

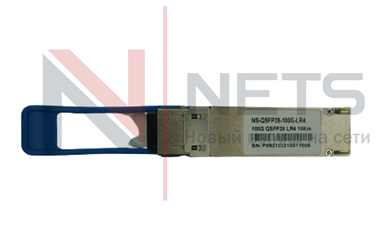

2. Обзор оптического модуля NS-QSFP28-100G-LR4


Оптический модуль NS-QSFP28-100G-LR4 предназначен для передачи данных на участках сети протяженностью до 10 км.

Особенности

• Поддержка IEEE 802.3ba 100GBASE-LR4

• Дальность передачи до 10 км по G.652 ОВ.

• Диапазон температур от 0  до 70

• Низкое энергопотребление – Max 4 Вт

• LC-дуплекс коннектор

• Поддержка цифровой диагностики DDM

• DFB Лазер

• Infiniband QDR, DDR interconnects

• Поддержка горячей замены

Центральные длины волн 4-ех каналов LAN WDM составляют 1295,56, 1300,05, 1304,58 и 1309,14 нм сетки длин волн IEEE 802.3ba.

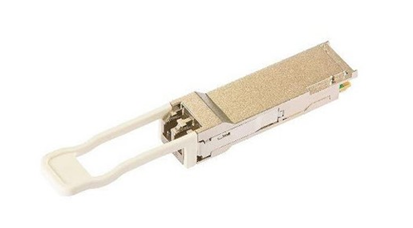

3. Обзор оптического модуля NS-QSFP28-100G-ER4

Оптический модуль NS-QSFP28-100G-ER4 предназначен для передачи данных на участках сети протяженностью до 40км.

Особенности

• Поддержка Ethernet 100GBASE-ER4 Lite

• Дальность передачи до 30 км по G.652 SMF без FEC.

• Дальность передачи до 40 км по G.652 SMF c использованием FEC.

• Диапазон температур от 0  до 70

• Низкое энергопотребление – Max 4.5 Вт

• LC-дуплекс коннектор

• Поддержка цифровой диагностики DDM

• Охлаждаемый EML Лазер (1295,56, 1300,05, 1304,58 и 1309,14 нм)

• Infiniband QDR, DDR interconnects

• Поддержка горячей замены

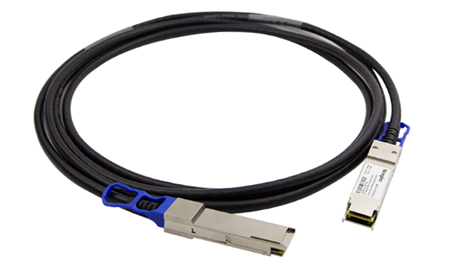

Особенности

• Поддержка 100G Ethernet

• Fiber Channel over Ethernet

• InfiniBand EDR

• Низкое энергопотребление – Max 0.02 Вт

• Диапазон температур от 0  до 70

• Поддержка горячей замены

• Plag and Play

• Дальность соединения до 5 м.

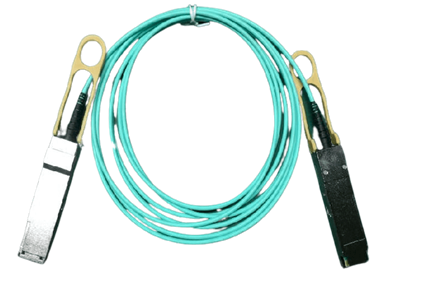

Особенности

• Поддержка 100G Ethernet и 25G Ethernet

• Infiniband FDR/EDR

• Низкое энергопотребление < 3.5 Вт

• Диапазон температур от 0  до 70

• Поддержка горячей замены

• Plag and Play

• Дальность соединения до 30 м.

• VCSEL лазер

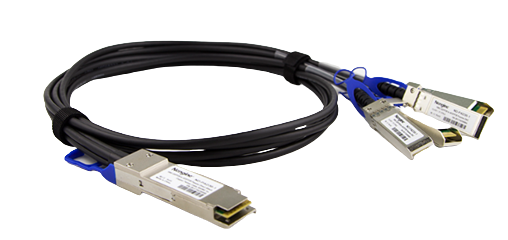

7. Обзор оптического модуля QSFP+28-100G-4хSFP28-DAC



Пассивные медные кабели QSFP+28-100G-4хSFP28-DAC  для LAN, HPC и SAN сетей- это высокопроизводительные и экономичные решения для передачи каналов 100 Гбит/с между станционным оборудованием находящемся в одной стойке. Особенностью данных устройств является то, что второй конец кабеля раздел на четыре отдельных приемопередатчика, что позволяет соединять их с Ethernet устройствами, имеющими только порты стандарта 25GBase-XX.

Особенности

• Поддержка IEEE 802.3bj 100GEBASE-CR4

• InfiniBand EDR

• Низкое энергопотребление – Max 0.02 Вт

• Диапазон температур от 0  до 70

• Поддержка горячей замены

• Plag and Play

• Дальность соединения до 5 м.

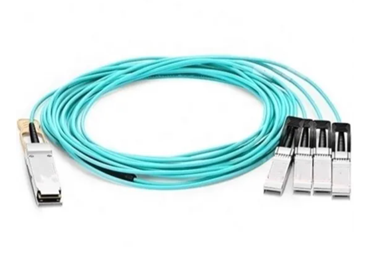

8. Обзор оптического модуля QSFP+28-100G-4хSFP28-AOC


NS-QSFP28-100G-AOC предназначен для соединения между собой различных сетевых элементов для передачи объема данных до 100Гбит\с по протоколам Ethernet, Fibre Channel, InfiniBand. Особенностью данных устройств является то, что второй конец кабеля раздел на четыре отдельных приемопередатчика, что позволяет соединять их с Ethernet устройствами, имеющими только порты стандарта 25GBase-XX.

Особенности

• Поддержка 100G Ethernet и 25G Ethernet

• Infiniband FDR/EDR

• Низкое энергопотребление < 3.5 Вт

• Диапазон температур от 0  до 70

• Поддержка горячей замены

• Plag and Play

• Дальность соединения до 30 м.

• VCSEL лазер
