Ethernet-коммутатор MES2308R

Краткое описание

MES2308R - управляемый стекируемый коммутатор уровня L2+, имеющий 8 портов 10/100/1000BASE-T и 2 Combo-порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX. Коммутатор осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet.

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

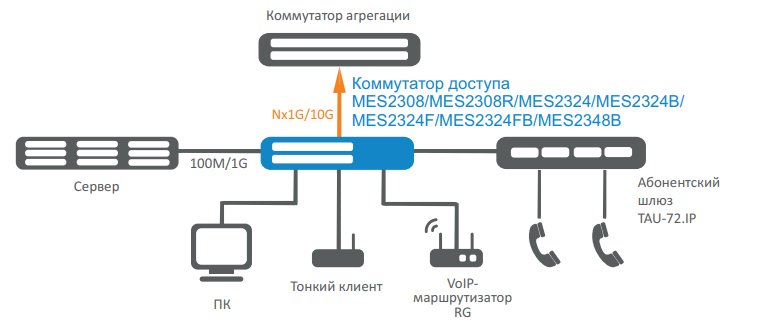

Схема применения:

Ключевые преимущества

• Коммутатор L2+
• Поддержка стекирования
• Поддержка Multicast (IGMP, IGMP snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL,
• IP Source address guard, Dynamic ARP Inspection и др.)

Технические характеристики

Интерфейсы

• 10 х 10/100/1000BASE-T (RJ-45)
• 2 х 1000BASE-X (SFP)
• Консольный порт RS-232/RJ-45

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo Frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port Mirroring)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping
• Поддержка VLAN
• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Mullticast групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP snooping Fast Leave на основе порта/хоста
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid spaning tree protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)
• Поддержка STP Mulitprocess
• Поддержка Spanning Tree Fast Link option
• Поддержка EAPS^¹
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD) на основе VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка Private VLAN
• Поддержка Layer 2 Protocol Tunneling

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3
• Address Resolution Protocol (ARP)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
• Балансировка нагрузки ECMP
• Поддержка функции IP Unnumbered

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source address guard
• Dynamic ARP Inspection
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN¹
• Система предотвращения DoS-атак
• Сегментация трафика
• Защита от несанкционированных DHCP-серверов
• Фильтрация DHCP-клиентов
•  Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermidiate Agent

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• До 1024 правил доступа
• ACL на основе: Порта коммутатора и Приоритета 802.1p
• VLAN ID
• EtherType
• DSCP
• Типа протокола
• Номера порта TCP/UDP
• Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1p
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании ACL
• Настройка приоритета 802.1p для VLAN управления
• Перемаркировка DSCP to COS, COS to DSCP
• SCP на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ/CFM

• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)¹
• 802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Перенаправление вывода команд CLI в произвольный файл на ПЗУ
• Протокол SNMP
• Интерфейс командной строки(CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Управление контролируемым доступом – уровни привилегий
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Поддержка IPv4)
• DHCP Option 12
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Сервер FTP^¹
• Сервер DNS

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Мониторинг загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP

Общие параметры
Интерфейсы
10/100/1000BASE-T (RJ-45)	24
1000BASE-X/100BASE-FX (SFP)	-
10/100/1000BASE-T/1000BASE-X Combo	-
10GBASE-R (SFP+)/1000BASE-X (SFP)	4
Консольный порт	RS-232/RJ-45
Производительность
Пропускная способность	20 Гбит/с
Объем буферной памяти	12 Мбит
Таблица MAC-адресов	16К
Качество обслуживания QoS	8 выходных очередей с разными приоритетами для каждого порта
Объем ТСАМ	Для обработки трафика: 1024 х 24 Б Для маршрутизации: 1024
Количество ARP-записей	1К
Link Aggregation Groups (LAG)	16, до 8 портов в одном LAG
Количество L2 Multicast-групп	2К
Таблица VLAN	4К
Поддержка Jumbo-фреймов	Максимальный размер пакетов 10240 байт
Стекирование	8 устройств

Физические характеристики:

Параметр	MES2308	MES2308R	MES2324	MES2324B	MES2324F	MES2324FB	MES2348B
Общие параметры
Интерфейсы
10/100/1000BASE-T (RJ-45)	10	8	24	24	-	-	48
1000BASE-X/100BASE-FX (SFP)	-	-	-	-	20	20	-
1000BASE-X (SFP)	2	-	-	-	-	-	-
10/100/1000BASE-T/1000BASE- X/100BASE-FX Combo	-	2	-	-	4	4	-
10GBASE-R (SFP+)/1000BASE-X (SFP)	-	-	4	4	4	4	4
Консольный порт	RS-232 (RJ-45)
Производительность
Пропускная способность	24 Гбит/с	20Гбит/с	128 Гбит/с				176 Гбит/с
Производительность на пакетах длиной 64 байта	17,7 MPPS	14,7 MPPS	92,1 MPPS				130,9 MPPS
Объем буферной памяти	1,5 Мбайт						3 Мбайт
Объем ОЗУ (DDR3)	512 Мбайт
Объем ПЗУ (RAW NAND)	512 Мбайт
Таблица MAC-адресов	16K
Таблица VLAN	4094
Количество L2 Multicast-групп	2K
Количество ARP-записей¹	1K
Link Aggregation Groups (LAG)	48, до 8 портов в одном LAG
Максимальный размер ECMP- групп	8
Качество обслуживания QoS	8 выходных очередей для каждого порта
Объем ТСАМ	Для обработки трафика: 1024х24 Б Для маршрутизации: 920
Поддержка Jumbo-фреймов	Максимальный размер пакетов 10240 байт
Стекирование	8 устройств
