Маршрутизатор и коммутатор: в чем разница + кейс

Огромное количество компаний и предприятий, существующих на данный момент, имеют собственные сети передачи данных, которые обеспечивают сотрудников телефонией, сервисом 1С, видеонаблюдением, а самое главное доступом в интернет. При этом спектр деятельности компаний, имеющие собственные ЛВС, очень широк, это могут быть как небольшие торговые организации, сотрудникам которых необходимо иметь интернет, так и крупным магистральным провайдерам, которые сдают в аренду частным или юридическим лицам собственные каналы передачи.

Скелетом любой СПД являются два сетевых устройства – коммутатор и маршрутизатор. Между ними есть тонкая грань. отделяющая их функциональные возможности, которую многие пользователи не понимают и вследствие не понимают, как коммутатор и маршрутизатор работают вместе.

Коммутатор — это устройство, которое работает на канальном уровне (L2 уровень OSI-модели) и используется для соединения компьютеров в локальной сети. Коммутатор обеспечивает эффективную передачу данных внутри сети, фильтрацию и перенаправление данных между компьютерами. Он имеет несколько портов, каждый из которых соединен с одним компьютером. Когда компьютер отправляет пакет данных в сеть, коммутатор анализирует адрес назначения и отправляет пакет только на тот порт, где находится получатель. Это позволяет уменьшить коллизии и улучшить производительность сети.

Коммутатор — это устройство необходимое для создания локальной сети, к которому подключают оконечное оборудование: ПК, IP-телефоны, Wi-Fi точки доступа, серверы и СХД и тд. То есть коммутатор объединяет все подключённые к нему элементы в одну сеть, и они могут передавать данные между собой. Коммутатор не взаимодействует с ip-адресами, а обрабатывает MAC-адреса устройств т.к работает на канальном (L2) уровне модели OSI

Передача данных внутри локальной сети называется “Коммутацией”

Но иметь доступ в интернет подключенные элементы еще не могут так как локальная сеть никак не связана со внешней сеть. Связующим звеном между коммутатором и сетью интернет выступает маршрутизатор

Маршрутизатор — это устройство объединяющие между собой локальные и внешние сети, работает на сетевом (L3) уровне модули OSI, благодаря этому умеет обрабатывает ip-адреса и принимать решение о перенаправлении трафика из одной сети в другую.

Передача данных между сетями называется “Маршрутизацией”

Кейс. Разберем пример построения сети по следующему Т2

Организация «K» состоит из отделов продаж, маркетинга и техподдержки, каждому из которых необходим доступ в интернет. При этом отдел маркетинга и продаж должны находиться в одной локальной сети, а техническая поддержка должна иметь собственную изолированную сеть.

Дополнительные сведения:

Отдел продаж: 17 сотрудников

Отдел маркетинга 5 сотрудников

Отдел технической поддержки: 7 сотрудников

Для такой нетрудной задачи при выборе коммутатора следует обратить внимание на количество портов ethernet, которое будет равно кол-ву сотрудников + 1 порта для подключения к нему маршрутизатора

Так как отделы продаж и маркетинга должны находиться в одной сети, то коммутатор должен иметь минимум 23 порта. Под такой случай подойдет коммутатор доступа Mes2424, на борту которого 24 интерфейса RJ-45

Отдел технической поддержки должен иметь собственную ЛВС по этому подберем отдельный коммутатор на 8 портов MES2408

К выбору маршрутизатора стоит подойти со стороны его производительности, количество портов, поддерживаемых протоколов маршрутизации и при необходимости кол-ву VPN туннелей.

Для такой небольшой сети нагрузка на сеть в час наибольшего трафика будет составлять ~100-200 Мбит, по этому можно рассмотреть маршрутизатор из младших моделей, к примеру ESR-10, выдерживающий нагрузка до 1Гбит\с с поддержкой стандартных протоколов маршрутизации RIP, OSPF, BGP, IS-IS

Полная спецификация для такой задачи:

• ESR-10 1шт

• MES2424 – 1шт

• MES2408 -1шт

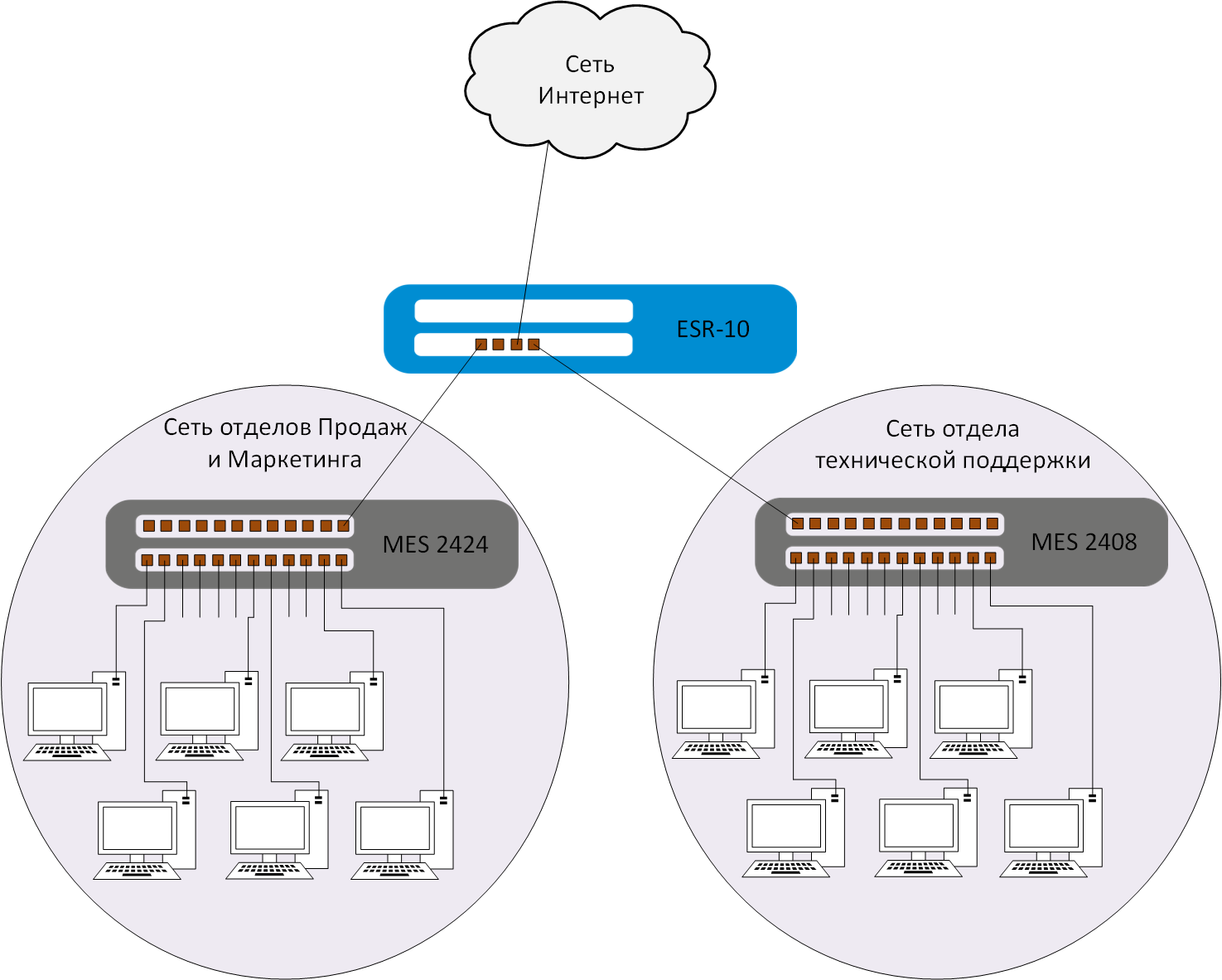

Схема организации связи
