Компенсаторы хроматической дисперсии: особенности, применение, характеристики
Описание
Хроматическая дисперсия — это явление, связанное с изменением скорости распространения света в оптическом волокне в зависимости от его длины волны. Различные компоненты светового сигнала приходят в конечную точку в разное время, что вызывает увеличение длительности оптического импульса и приводит к межсимвольной интерференции (наложению импульсов друг на друга).
Хроматическая дисперсия может приводить к следующим последствиям:
1. Искажение сигнала.
2. Ограничение дальности передачи.
3. Ограничение пропускной способности.
Для снижения влияния дисперсии используются компенсаторы — это устройства, применяемые в оптоволоконных системах связи, для коррекции формы информационных импульсов, то есть устранения продуктов хроматической дисперсии.
Самый распространённый тип компенсатора представляет собой катушку оптического волокна с отрицательной дисперсии, то есть сигнал, проходящий через такое волокно, начинает сжиматься – длительность импульса уменьшается и становится аналогичной изначальной форме.
Компенсаторы устанавливаются в оптоволоконных системах связи, в частности, в системах с длинными расстояниями передачи данных. Они могут быть размещены в начале линии для предкомпенсации сигнала, промежуточных и терминальных узлах для компенсации сигнала до нужного состояния. Кроме того, могут быть встроены непосредственно в оптоволоконные кабели или в устройства передачи данных, чтобы обеспечить коррекцию дисперсии на различных этапах передачи оптических сигналов.
Внешний вид устройств
|
|

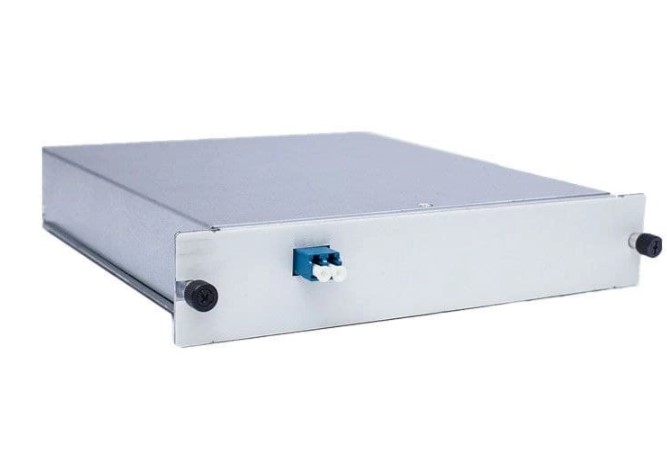

Модуль компенсатора хроматической дисперсии
Характеристики
Артикул | Эквивалентная длина | Вносимые потери | Хроматическая дисперсия | Погрешность величины хроматической дисперсии |
NS-DCM-20-1/2LGX | 20км | ≤3.2 | -340±10 | 3% |
NS-DCM-30-1/2LGX | 30км | ≤3.80 | -500±15 | |
NS-DCM-50-1/2LGX | 50км | ≤4.6 | -850±25 | |
NS-DCM-70-1/2LGX | 70км | ≤5.3 | -1170±35 | |
NS-DCM-80-1/2LGX | 80км | ≤5.6 | -1360±40 | |
NS-DCM-100-1/2LGX | 100км | ≤6.4 | -1670±50 |
Таким образом, компенсаторы хроматической дисперсии играют важную роль в современных оптоволоконных системах связи, обеспечивая эффективную передачу оптических сигналов и повышая качество связи.
