Сравнение кабелей Active Optical Cables (AOC) и Direct Attach Cable (DAC)

Описание

Кабели DAC и AOC — недорогая альтернатива модулям 10G и 40G, при необходимости соединения коммутаторов на небольшом расстоянии, в пределах стойки, серверной или ЦОДа (для AOC).

Какие бывают кабели?

• Direct Attach Cable — медные, пассивные и активные;
• Active Optical Cables — оптические, только активные.

Direct Attach Cable

В чем отличия между активным и пассивным кабелем? Активные имеют в модулях на концах кабеля компоненты для увеличения уровня сигнала, что позволяет трансиверам работать на больших расстояниях, чем пассивные. Внешне кабели ни чем не отличаются, пассивные DAC (PCC) длиной до 3 метров, активные DAC (ACC) — до 12 метров.

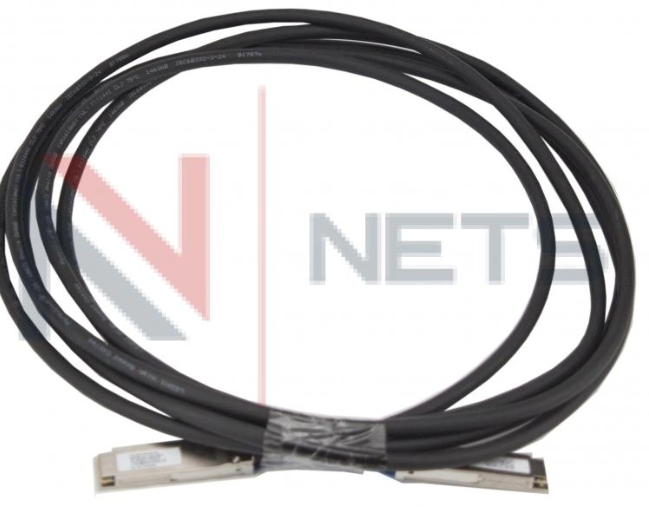

Direct Attach Cable 40G QSFP+

Данный тип медного Direct Attach кабеля, является самым бюджетным вариантом подключения двух 40G интерфейсов в рамках одной стойки. По стандарту IEEE 802.3ba максимальная длина кабеля 10 метров.

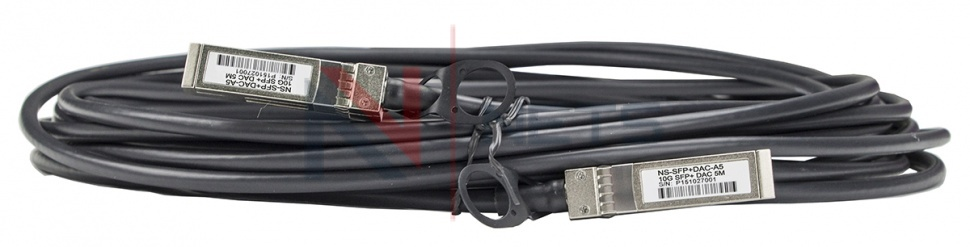

Рисунок №1. Direct Attach Cable NS-SFP+DAC-A1

Direct Attach Cable QSFP+ 40G и 4 х 10G (кабель-переходник с 40G QSFP+ на 4 х 10G SFP+)

Данный разветвленный кабель, у которого с одной стороны QSFP+ 40G трансивер, а с другой стороны четыре трансивера 10G SFP+ или XFP.

Рисунок №2. Direct Attach Breakout Cable , DAC кабель-переходник с 40G QSFP+ на 4 х 10G SFP+

Данный вид кабеля-переходника с 40G на 4 х 10G позволяет подключать оборудование с высокопроизводительными интерфейсами 40G к оборудованию с менее производительными интерфейсами 10G, что способствует плавному и гибкому внедрению 40G интерфейсов в существующую инфраструктуру, без резкой «массовой» замены имеющегося телекоммуникационного оборудования.

В таких кабелях-конвертерах с одной стороны установлен модуль QSFP+ 40G, из которого выходит медный кабель, разделяющийся на четыре, которые подключаются к модулям SFP+ 10G или XFP 10G. Кабель работает без оптоэлектронного преобразования, что делает данный тип кабеля самым дешевым решением, но при этом данные виды кабеля чувствительны к электромагнитным наводкам.

Active Optical Cables (AOC)

40G Active Optical Cables (AOC) — это активный оптический кабель состоящий из оптических трансиверов, работающих на длине волны 850 нм, которые неразъемно подключены между собой восьмижильным многомодовым оптическим кабелем.

Предельная длина кабеля для OM3 мультимодового волокна (MMF) – 300м и для OM4 мультимодового волокна (MMF) – 400м.

По аналогии с DAC кабелями, AOC кабели могут быть в исполнении:

• QSFP+ 40G ← → QSFP+ 40G (рисунок №3)
• QSFP+ 40G ← → 4 х 10G SFP+ или XFP (рисунок №4)
• QSFP+ 40G ← → с 8 оптическими разъемами под сменные 4 х 10G SFP+ или XFP (рисунок №5)

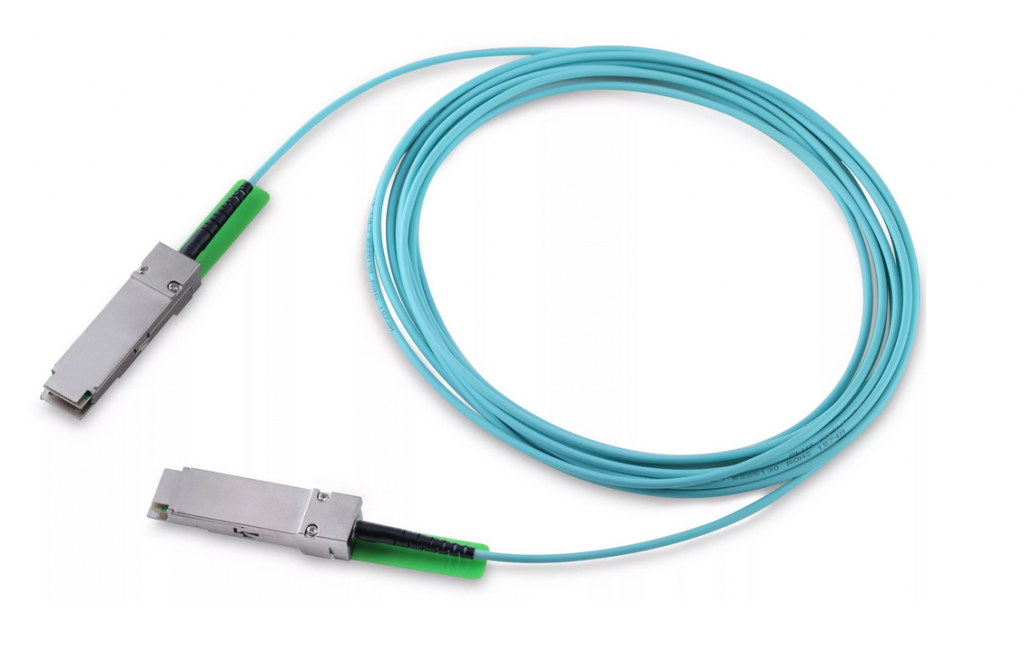

Рисунок №3. Active Optical Cables (AOC) 40G QSFP+ и 40G QSFP+

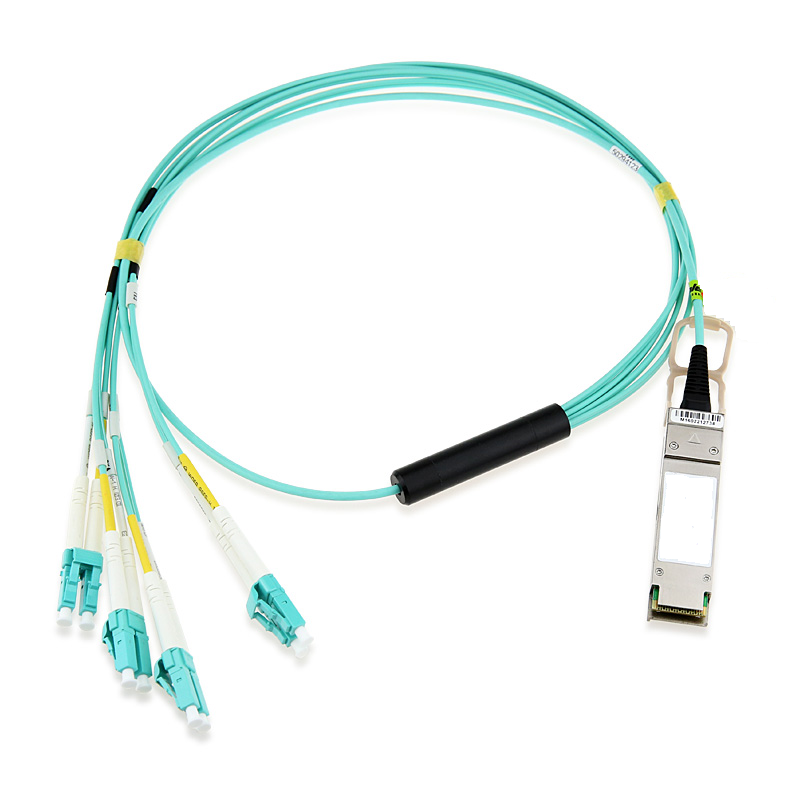

Рисунок №4. Active Optical Breakout Cables, AOC кабель-переходник с 8 оптическими разъемами под сменные 4 х 10G SFP+ или XFP

Основные отличия между медными Direct Attach Cables (DAC) и оптическими Active Optical Cables (AOC)

Для наглядности, сведем основные характеристики Direct Attach Cable (DAC) и Active Optical Cables (AOC) в таблицу и сравним их.

Сравнение основных характеристик Direct Attach Cable Twinax (DAC) и Active Optical Cables (AOC)
