MCS index и Data rate

Описание

Беспроводные точки доступа и клиенты 802.11n производят согласование ширины канала и пространственных потоков (spatial streams). Число пространственных потоков зависит от количества антенн. Так, максимальную теоретическую пропускную способность можно достичь лишь в конфигурации 4х4: четыре передающих и четыре приёмных антенн. Стандарт 802.11n определяет индекс модуляции и схемы кодирования (modulation and Coding Scheme. MCS) в виде целого числа от 0 (соответствует самому медленному, но надёжному режиму) до 31 (наиболее быстрый, но чувствительный к радиопомехам режим). Индекс определяет тип модуляции радиочастоты, скорость кодирования ( coding rate), защитный интервал (guard interval) и ширину канала. В сочетании эти параметры определяют теоретическую скорость передачи данных, начиная от 6,5 Мбит/с до 600 Мбит/с. Максимальная скорость может быть достигнута за счет использования всех возможных опций стандарта 802.11n

Тип модуляции (например, BPSK из 802.11 или QAM из 802.11a) и скорость кодирования определяют способ передачи данных в эфир. Более новые методы модуляции могут быть более эффективными и поддерживать более высокие скорости передачи данных, а более старые служат для обеспечения обратной совместимости. Для достижения максимальной скорости соединения 300 Мбит/с требуется, чтобы и точка доступа, и устройство клиента поддерживали два пространственных потока и удвоенную ширину канала 40 МГц

MCS : Index


802.11n											802.11ac
HT MCS Index	Spatial Streams	Modulation & Coding	Data Rate GI = 800ns	Data Rate SGI = 400ns	Data Rate GI = 800ns	Data Rate SGI = 400ns	Data Rate GI = 800ns	Data Rate SGI = 400ns	Data Rate GI = 800ns	Data Rate SGI = 400ns	VHT MCS Index
HT MCS Index	Spatial Streams	Modulation & Coding	20MHz	20MHz	40MHz	40MHz	80MHz	80MHz	160MHz	160MHz	VHT MCS Index

0	1	BPSK 1/2	6.5	7.2	13.5	15	29.3	32.5	58.5	65	0
1	1	QPSK 1/2	13	14.4	27	30	58.5	65	117	130	1
2	1	QPSK 3/4	19.5	21.7	40.5	45	87.8	97.5	175.5	195	2
3	1	16-QAM 1/2	26	28.9	54	60	117	130	234	260	3
4	1	16-QAM 3/4	39	43.3	81	90	175.5	195	351	390	4
5	1	64-QAM 2/3	52	57.8	108	120	234	260	468	520	5
6	1	64-QAM 3/4	58.5	65	121.5	135	263.3	292.5	526.5	585	6
7	1	64-QAM 5/6	65	72.2	135	150	292.5	325	585	650	7
	1	256-QAM 3/4	78	86.7	162	180	351	390	702	780	8
	1	256-QAM 5/6	n/a	n/a	180	200	390	433.3	780	866.7	9
8	2	BPSK 1/2	13	14.4	27	30	58.5	65	117	130	0
9	2	QPSK 1/2	26	28.9	54	60	117	130	234	260	1
10	2	QPSK 3/4	39	43.3	81	90	175.5	195	351	390	2
11	2	16-QAM 1/2	52	57.8	108	120	234	260	468	520	3
12	2	16-QAM 3/4	78	86.7	162	180	351	390	702	780	4
13	2	64-QAM 2/3	104	115.6	216	240	468	520	936	1040	5
14	2	64-QAM 3/4	117	130.3	243	270	526.5	585	1053	1170	6
15	2	64-QAM 5/6	130	144.4	270	300	585	650	1170	1300	7
	2	256-QAM 3/4	156	173.3	324	360	702	780	1404	1560	8
	2	256-QAM 5/6	n/a	n/a	360	400	780	866.7	1560	1733.3	9
16	3	BPSK 1/2	19.5	21.7	40.5	45	87.8	97.5	175.5	195	0
17	3	QPSK 1/2	39	43.3	81	90	175.5	195	351	390	1
18	3	QPSK 3/4	58.5	65	121.5	135	263.3	292.5	526.5	585	2
19	3	16-QAM 1/2	78	86.7	162	180	351	390	702	780	3
20	3	16-QAM 3/4	117	130	243	270	526.5	585	1053	1170	4
21	3	64-QAM 2/3	156	173.3	324	360	702	780	1404	1560	5
22	3	64-QAM 3/4	175.5	195	364.5	405	n/a	n/a	1579.5	1755	6
23	3	64-QAM 5/6	195	216.7	405	450	877.5	975	1755	1950	7
	3	256-QAM 3/4	234	260	486	540	1053	1170	2106	2340	8
	3	256-QAM 5/6	260	288.9	540	600	1170	1300	n/a	n/a	9
24	4	BPSK 1/2	26	28.9	54	60	117	130	234	260	0
25	4	QPSK 1/2	52	57.8	108	120	234	260	468	520	1
26	4	QPSK 3/4	78	86.7	162	180	351	390	702	780	2
27	4	16-QAM 1/2	104	115.6	216	240	468	520	936	1040	3
28	4	16-QAM 3/4	156	173.3	324	360	702	780	1404	1560	4
29	4	64-QAM 2/3	208	231.1	432	480	936	1040	1872	2080	5
30	4	64-QAM 3/4	234	260	486	540	1053	1170	2106	2340	6
31	4	64-QAM 5/6	260	288.9	540	600	1170	1300	2340	2600	7
	4	256-QAM 3/4	312	346.7	648	720	1404	1560	2808	3120	8
	4	256-QAM 5/6	n/a	n/a	720	800	1560	1733.3	3120	3466.7	9
	5	BPSK 1/2					146.3	162.5	292.5	325	0
	5	QPSK 1/2					292.5	325	585	650	1
	5	QPSK 3/4					438.8	487.5	877.5	975	2
	5	16-QAM 1/2					585	650	1170	1300	3
	5	16-QAM 3/4					877.5	975	1755	1950	4
	5	64-QAM 2/3					1170	1300	2340	2600	5
	5	64-QAM 3/4					1316.3	1462.5	2632.5	2925	6
	5	64-QAM 5/6					1462.5	1625	2925	3250	7
	5	256-QAM 3/4					1755	1950	3510	3900	8
	5	256-QAM 5/6					1950	2166.7	3900	4333.3	9
	6	BPSK 1/2					175.5	195	351	390	0
	6	QPSK 1/2					351	390	702	780	1
	6	QPSK 3/4					526.5	585	1053	1170	2
	6	16-QAM 1/2					702	780	1404	1560	3
	6	16-QAM 3/4					1053	1170	2106	2340	4
	6	64-QAM 2/3					1404	1560	2808	3120	5
	6	64-QAM 3/4					1579.5	1755	3159	3510	6
	6	64-QAM 5/6					1755	1950	3510	3900	7
	6	256-QAM 3/4					2106	2340	4212	4680	8
	6	256-QAM 5/6					n/a	n/a	4680	5200	9
	7	BPSK 1/2					204.8	227.5	409.5	455	0
	7	QPSK 1/2					409.5	455	819	910	1
	7	QPSK 3/4					614.3	682.5	1228.5	1365	2
	7	16-QAM 1/2					819	910	1638	1820	3
	7	16-QAM 3/4					1228.5	1365	2457	2730	4
	7	64-QAM 2/3					1638	1820	3276	3640	5
	7	64-QAM 3/4					n/a	n/a	3685.5	4095	6
	7	64-QAM 5/6					2047.5	2275	4095	4550	7
	7	256-QAM 3/4					2457	2730	4914	5460	8
	7	256-QAM 5/6					2730	3033.3	5460	6066.7	9
	8	BPSK 1/2					234	260	468	520	0
	8	QPSK 1/2					468	520	936	1040	1
	8	QPSK 3/4					702	780	1404	1560	2
	8	16-QAM 1/2					936	1040	1872	2080	3
	8	16-QAM 3/4					1404	1560	2808	3120	4
	8	64-QAM 2/3					1872	2080	3744	4160	5
	8	64-QAM 3/4					2106	2340	4212	4680	6
	8	64-QAM 5/6					2340	2600	4680	5200	7
	8	256-QAM 3/4					2808	3120	5616	6240	8
	8	256-QAM 5/6					3120	3466.7	6240	6933.3	9

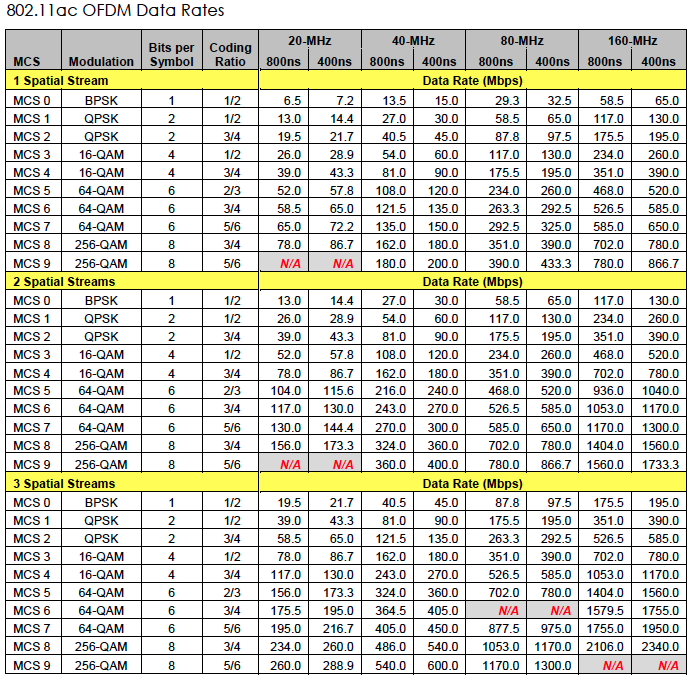

Для удобства в виде рисунка
