Обзор технологии DWDM

Оптическое волокно обладает огромной пропускной способностью. Еще лет двадцать назад людям казалось, что им вряд ли потребуется и сотая ее часть. Однако время идет и потребности в передаче больших объемов информации растут все быстрее.

DWDM (Dense Wavelength Division Multiplexing) — технология плотного мультиплексирования с разделением по длине волны. Суть технологии DWDM заключается в том, что по одному оптическому волокну передаются несколько информационных каналов на различных длинах волн, что позволяет максимально эффективно использовать возможности волокна. Это позволяет максимально увеличить пропускную способность ВОЛС, не прокладывая новые кабели и не устанавливая новое оборудование. Кроме того, работать с несколькими каналами в волокне намного удобнее, чем работать с разными волокнами, так как для обработки любого числа каналов требуется один мультиплексор DWDM.

Системы DWDM основаны на способности оптического волокна одновременно передавать свет различных длин волн без взаимной интерференции. Каждая длина волны представляет отдельный оптический канал. Именно эта идея лежит в основе технологии DWDM. На сегодняшний день технология DWDM позволяет передавать по одному волокну каналы с разницей длин волн между соседними каналами всего в доли нанометра. Современное оборудования DWDM поддерживает десятки каналов, каждый емкостью десятки или даже сотни Гбит/с.

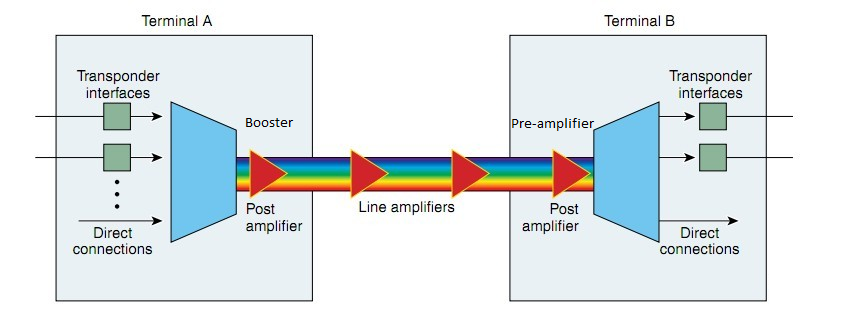

Суть технологии спектрального (оптического) уплотнения заключается в возможности организации множества раздельных клиентских сигналов (SDH, Ethernet) по одному оптическому волокну. Для каждого отдельного клиентского сигнала необходимо изменить длину волны. Данное преобразование выполняется на DWDM-транспондере. Выходной сигнал с транспондера будет соответствовать конкретному оптическому каналу со своей длиной волны. Затем при помощи мультиплексора сигналы смешиваются и передаются в оптическую линию. В конечном пункте происходит обратная операция — при помощи демультиплексора сигналы выделяются из группового сигнала, меняют длину волны на стандартную (на транспондере), и передаются клиенту.

Преимущества DWDM очевидны. Эта технология позволяет получить наиболее масштабный и рентабельный способ расширения полосы пропускания волоконно-оптических каналов в сотни раз. Пропускную способность оптических линий на основе систем DWDM можно наращивать, постепенно добавляя по мере развития сети в уже существующее оборудование новые оптические каналы.

Частотный план для DWDM систем определяется стандартом ITU G.694.1. Область применения — магистральные сети. Этот вид WDM систем предъявляет более высокие требования к компонентам, чем CWDM (ширина спектра источника излучения, температурная стабилизация источника и т. д.). Толчок к бурному развитию DWDM сетей дало появление недорогих и эффективных волоконных эрбиевых усилителей (EDFA), работающих в промежутке от 1525 до 1565 нм ( в третьем окне прозрачности кварцевого волокна).
